149
ČEŠTINA HRVATSKI ΕΛΛΗΝΙΚΑ ENGLISH

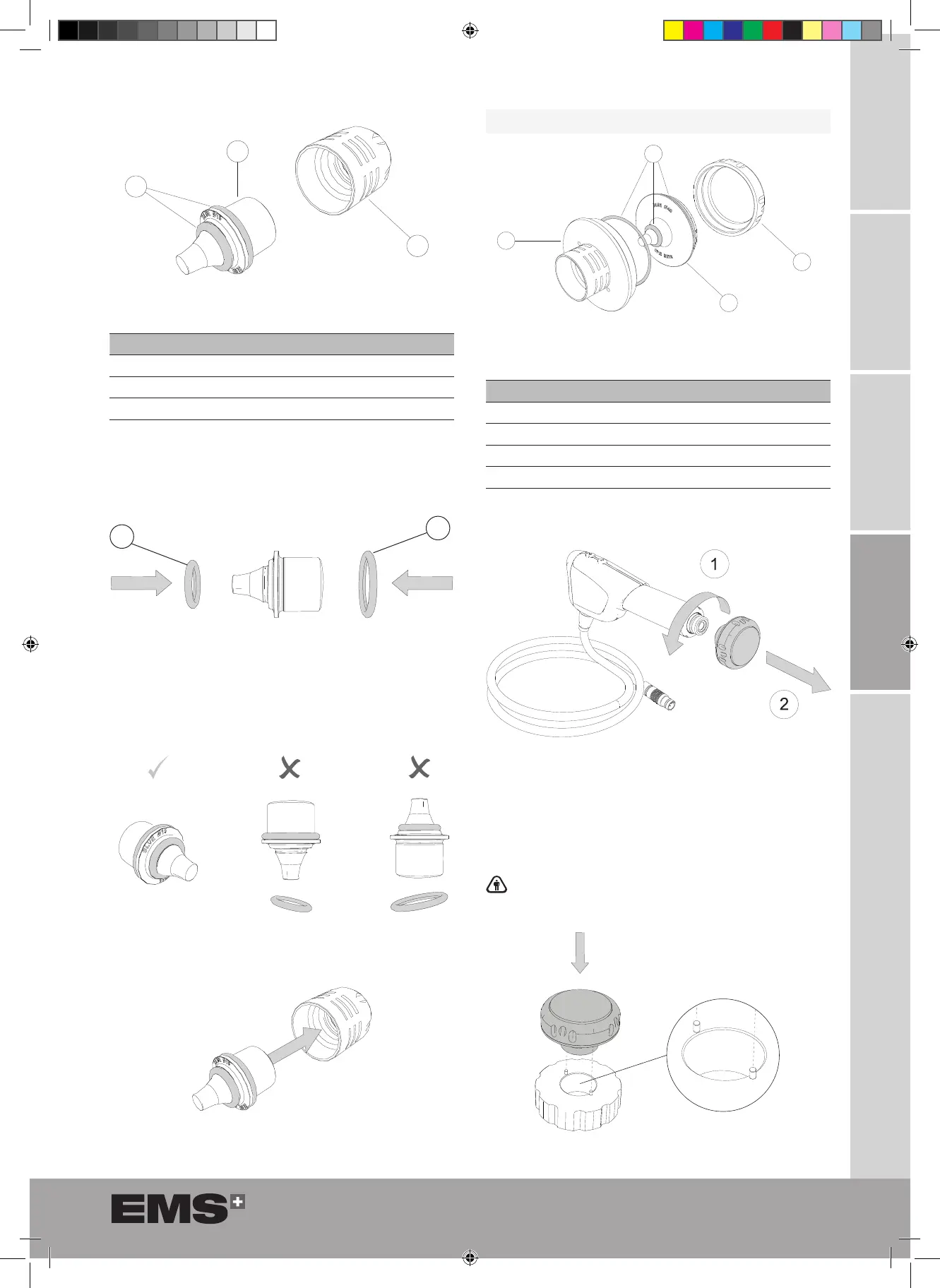

Obrázek 64
REF. Č. OZNAČENÍ MNOŽSTVÍ
1 O-kroužky 2
2 Aplikátor 1
3 Špička 1
1. Usaďte O-kroužek 1a na aplikátor.
2. Usaďte O-kroužek 1b na aplikátor.
Obrázek 65
3. Otočením aplikátoru zkontrolujte správnost usazení
kroužků; kroužky musí zůstat na místě.
Obrázek 66
4. Vložte aplikátor do špičky.
Obrázek 67
8.1.2.2. Pro 25 mm a 40 mm aplikátory
Obrázek 68
REF. Č. OZNAČENÍ MNOŽSTVÍ
1 Špička 1
2 O-kroužky 3
3 Aplikátor 1
4 Matice 1
1. Vyjměte aplikátor z násadce.
Obrázek 69
2. Aplikátor položte na podložku. Zarovnejte polohovací
kolíky na podložce do roviny s příslušnými otvory
pro kolíky na aplikátoru. Kolíky zabraňují otáčení
aplikátoru.
Na podložce jsou dva kolíky, kterými se podložka
upevní k aplikátoru.
Obrázek 70
1b
1a
