EMS DOLORCLAST - Page 69

69
ČEŠTINA HRVATSKI ΕΛΛΗΝΙΚΑ ENGLISH
1
2
3

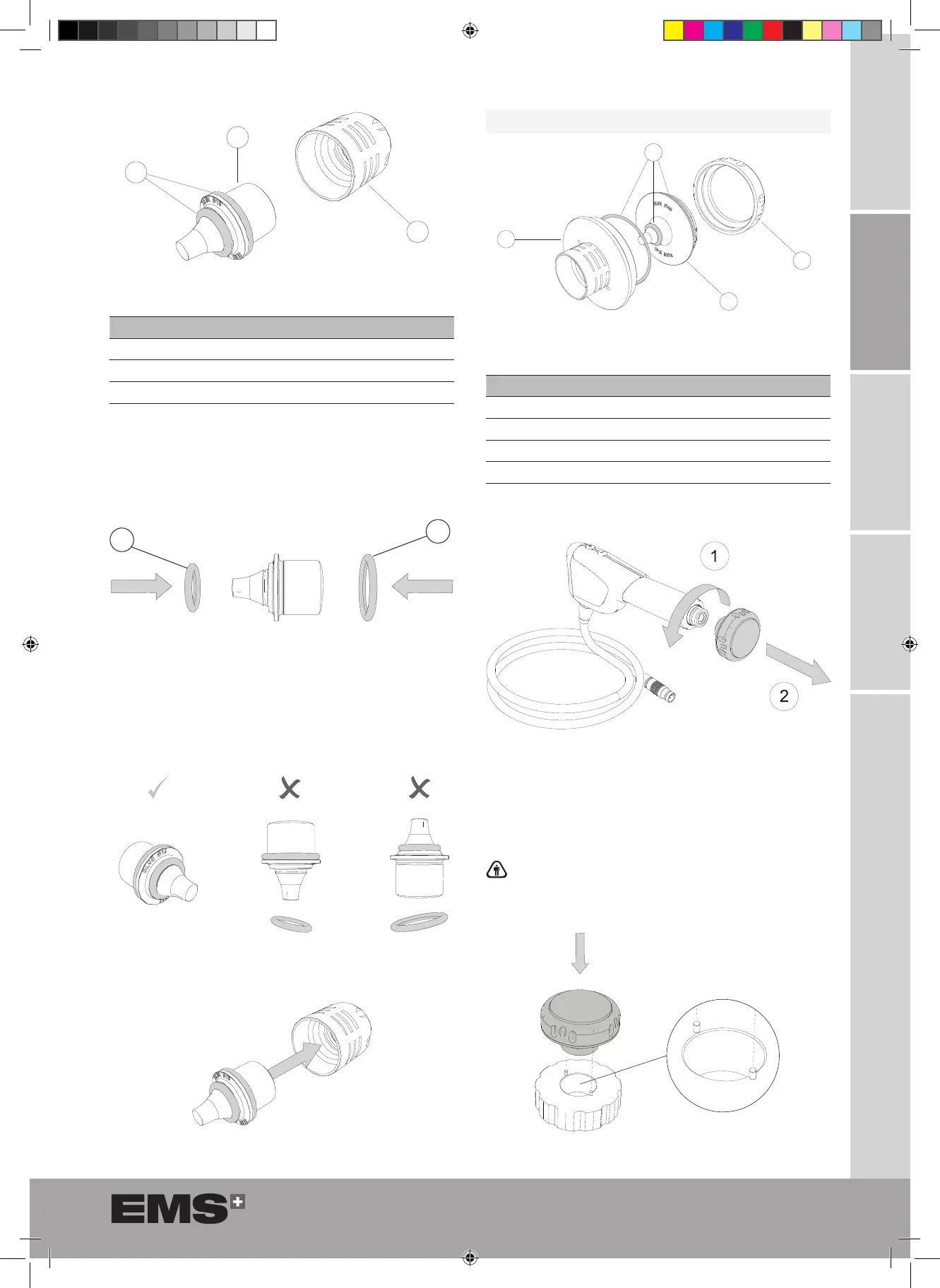

Εικόνα 64
ΚΏΔ. ΌΝΌΜΑΣΙΑ ΠΌΣΌΤΗΤΑ
1 Δακτύλιοι στεγανοποίησης 2
2 Εφαρμογέας 1
3 Ρύγχος 1
1. Τοποθετήστε τον δακτύλιο στεγανοποίησης 1a στον
εφαρμογέα.
2. Τοποθετήστε τον δακτύλιο στεγανοποίησης 1b στον
εφαρμογέα.
Εικόνα 65
3. Για να βεβαιωθείτε ότι ο δακτύλιος στεγανο-
ποίησης βρίσκεται στη σωστή θέση, αντιστρέψτε
τον εφαρμογέα και ελέγξτε εάν ο δακτύλιος στεγανο-
ποίησης παραμένει στη θέση του.
Εικόνα 66
4. Εισαγάγετε τον εφαρμογέα στο ρύγχος.
Εικόνα 67
8.1.2.2. Για εφαρμογείς 25 mm και 40 mm
1
2
4
3
Εικόνα 68
ΚΏΔ. ΌΝΌΜΑΣΙΑ ΠΌΣΌΤΗΤΑ
1 Ρύγχος 1
2 Δακτύλιοι στεγανοποίησης 3
3 Εφαρμογέας 1
4 Παξιμάδι 1
1. Αφαιρέστε τον εφαρμογέα από το εξάρτημα χειρός.
Εικόνα 69
2. Τοποθετήστε τον εφαρμογέα στο στήριγμα. Βεβαι-
ωθείτε ότι έχουν ευθυγραμμιστεί οι πείροι τοποθέ-
τησης στο στήριγμα με τις αντίστοιχες οπές πείρων
στον εφαρμογέα. Με τον τρόπο αυτό, αποφεύγεται η
περιστροφή του εφαρμογέα.
Υπάρχουν δύο πείροι στο στήριγμα που πρέπει
να εισαχθούν στις οπές για να συνδεθεί το εξάρ-
τημα με τον εφαρμογέα.
Εικόνα 70
1b
1a
