ESAB SAVAGE A40 - Range of Použití; Provoz; Servis a Údržba; Výkonu

2

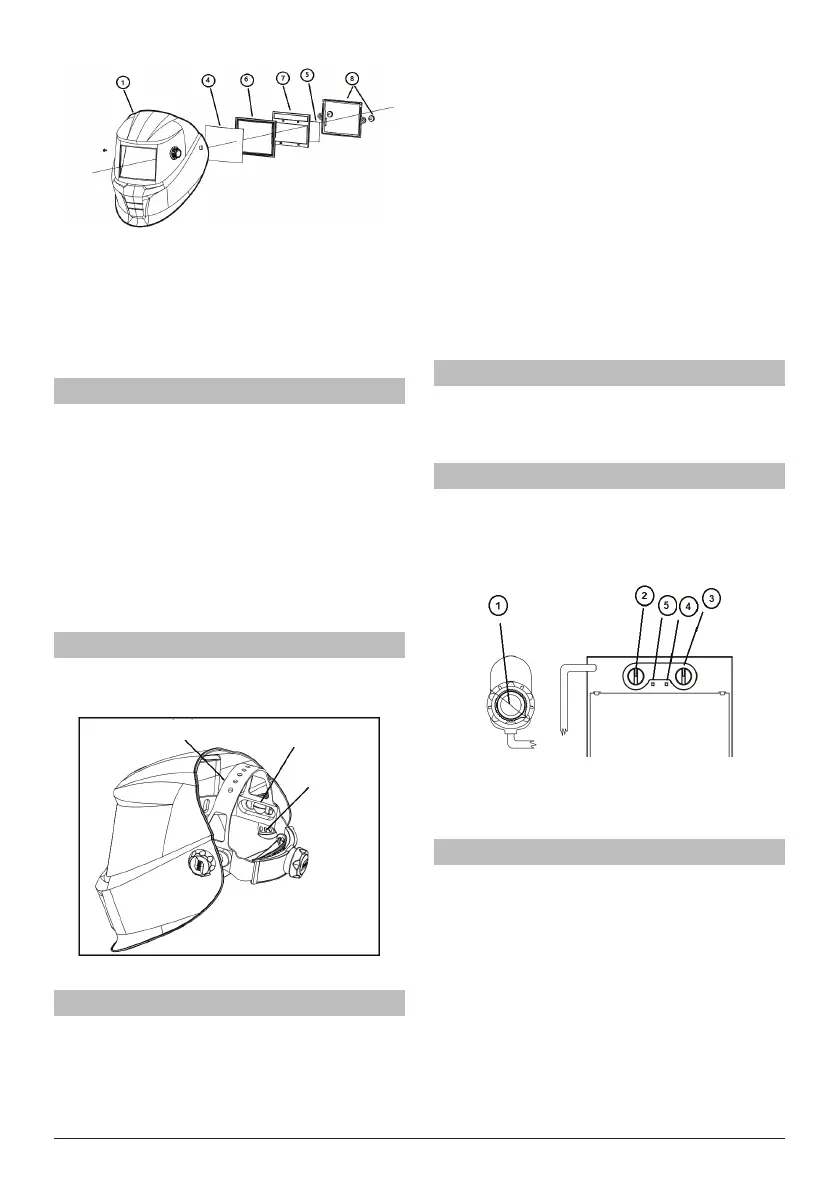

Náčrt 2
Vyjmutí starého skla a vložení nového ochranného skla:
Chcete-li vložit nové vnější ochranné sklo, je nutné vyjmout
ltr. Vyšroubujte dva upevň ovací šrouby na vnitřní straně
kukly. Vyjměte staré sklo a vložte nové sklo, lehké těsnicí
lůžko, samoztmívací itr (ADF), vnitřní ochranné sklo, ráme-
ček pro upevnění ADF a nakonec zašroubujte dva pojistné
šrouby (viz náčrt 2).
Range of Použití
Svařovací kukly SAVAGE A40 se používají při následujících
svařovacích procesech:
• Elektroda
• MIG
• Mag
• Tig (>5A)
Kukly nejsou vhodné pro použiti s laserovými zařízeními
a při kyslíko-acetylénovém svařování (svařování plynem).
Svařovací ltr smí být použit pouze pro svarovárí. Nesmí být
nikdy použit jako sluneční brýle při řízení auta, protože by
mohlo dojít k nesprávné identikaci barev na semaforu.
Svahovací ltry pracují dobře při extrémně nízkém osvětlení
i na velmi silném slunečním světle.
Provoz
Nastavení upevňovacího systému:
Svařovací kukly SAVAGE A40 jsou vybaveny pohodlným
upevňovacím systémem, který lze nastavit třemi způsoby.
Zatlačit a posunout
'výška hlavy'
Podélné seřízení
Úpravy sklonu
Stisknout a otočit
'velikost hlavy'
Náčrt 3
Servis a údržba
Svařovací kukly SAVAGE A40 nesmíte upustit. Do kukly ne-
vkládejte a na ni nepokládejte těžké předměty nebo nářadí
(kladivo, apod.), abyste nepoškodili elektrooptický ltr.
Vždy zkontrolujte, zda je kukla vybavena vnějším a vnitřním
ochranným sklem (před ltrem na vnější straně a za ltrem
na vnitřní straně). Jakýmkoliv způsobem poškozená
ochranné skla je nutné vyměnit (viz další strana). Jedná se
spotřebněji materiál, který musí být pravidelně kontrolován
a nahrazován.
Filtr je nutné čistit současně s výměnou ochranných skel.
Způsoby čištění jsou následující:
• Čištění čistým a suchým kouskem látky.
• Čištění kouskem hladké látky namočené v čistém
lihu.
• Čištění komerčními čisticími prostředky.
• Je-li svařovací ltr používán správně, nevyžaduje
během doby životnosti žádnou další údržbu.
Je-li nutné ltr svařovací kukly SAVAGE A40 vyměnit, pou-
žijte výhradně certikovaný výrobek (s označením DIN-CE).
Doporučujeme používat ve všech kuklách SAVAGE A40
svařovací ltry ESAB.
Samotný ltr neobsahuje žádné zvláštní nebo jedovaté látky
a lze jej zlikvidovat stejným způsobem jako jiná elektronická
zařízeni.
Výkonu
Aby mohl být ltr zapnut, nesmí být zakryt žádný ze dvou
snímačů na přední straně ltru. Při zapálení oblouku ltr
ztmavne a po zhasnutí oblouku zesvětlí. Filtr zesvětlí po
zhasnutí svařovacího oblouku .
Nastavení odstínu
K nastavení odstínu slouží otočný regulátor na vnější straně
kukly SAVAGE A40 (poz. 1).
Nejvýhodnější nastavení lze určit podle grafu v tomto návo-
du nebo na základě vlastní zkušenosti. Nastavení lze měnit
ručně v průběhu svařování.
Náčrt 4
Otáčení ve směru hodinových ručiček = tmavší odstín
Otáčení proti směru hodinových ručiček = světlejší zabar-
vení
Přepínání režimu mletí/svařovací režim
Na SAVAGE A40 nastavte režim svařování a mletí stisknutím
knoíku na knoíku odstínu mimo přilbu.
V režimu svařování, stisknutím knoíku a podržením po
dobu 2 vteřin. Režim se změní z svařování na mletí. Zelený
indikátor mletí bude blikat (poloha 4).
V režimu grindu, stisknutím knoíku a podržením po dobu
2 vteřin. Režim se změní z mletí na svařování. Zelený indiká-
tor mletí přestane blikat (poloha 4).
