2

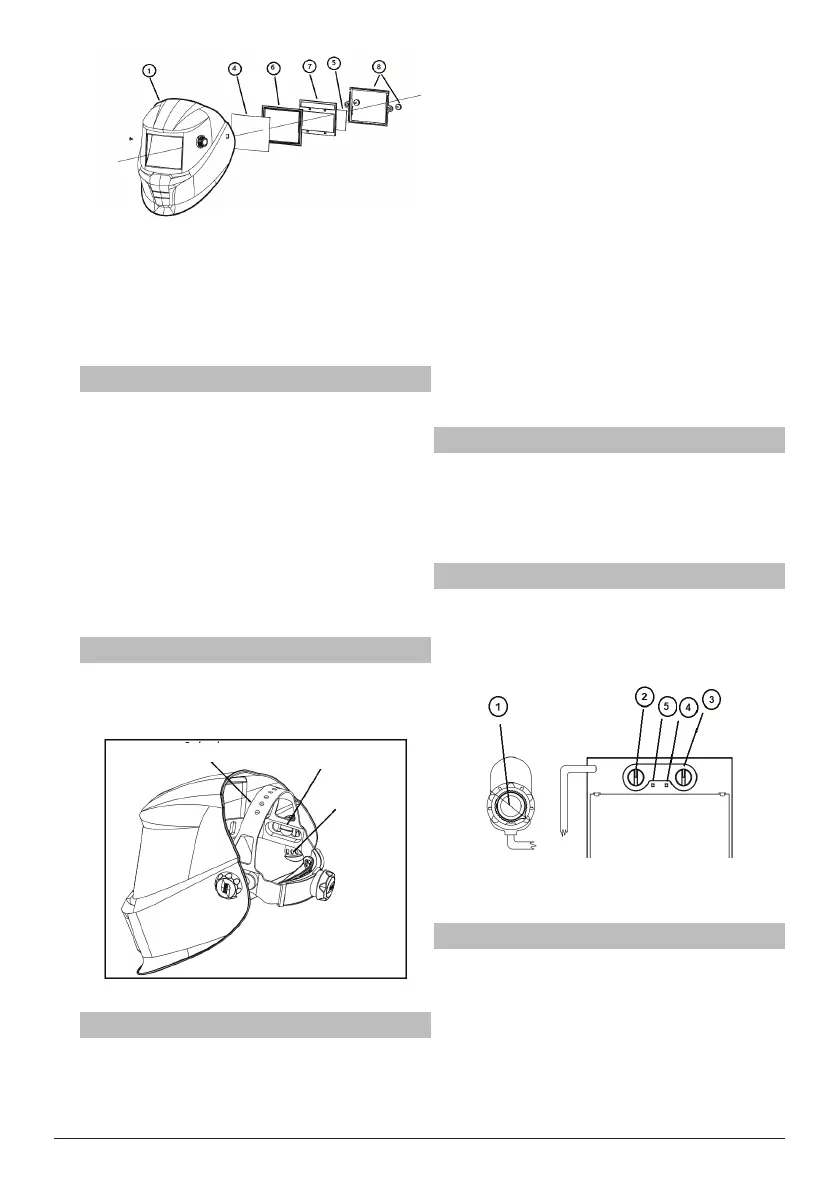

Dibujo 2
Ensamblaje de una lámina de protección nueva:
Para remplazar una lámina de protección el ltro auto-os-
curecimiento debe de ser removido desenroscando los dos
tornillos en el interior de la pantalla. Quitar las láminas de
protección antigua y remplazar por las nuevas en orden,
lámina exterior, ADF, lámina interior, el soporte ADF y enros-
cando los dos tornillos (ver dibujo 2).
Campo de aplicación:
SAVAGE A40 pantallas de soldadura pueden ser usadas en
las siguientes aplicaciones:
• Electrodos
• MIG
• Mag
• TIG (>=5A)
Estas no son adecuadas por a soldadura por laser o gas
oxy-acetylene. El ltro de la pantalla no debe ser usado
por otro propósito que no sea la soldadura. No deben ser
usadas como gafas de sol mientras se conduce por que
puede producir errores de identicación de los colores de
las señales luminosas.
Los ltros de soldadura operan bien bajo condiciones de luz
extremas, bajas y altas.
Funcionamiento
Ajustes de control:
Las pantallas de soldadura SAVAGE A40 están equipadas con
un control de ajustes confortable que puede ser ajustado de
tres formas diferentes.
Empujar y mover 'Altura de la cabeza'
Ajuste longitudinal
Ajuste del rastrillo
Empuje y gire
'Tamaño de cabeza'
Dibujo 3
Mantenimiento y Limpieza
Las pantallas de soldadura SAVAGE A40 no deben ser
golpeadas. No colocar objetos pesados o herramientas
(martillos, etc.) en el interior para evitar daños en el ltro
oportico-eléctrico.
Asegurar siempre que la pantalla de soldadura está provista
de las láminas exteriores e interiores (protector delantero y
trasero del ltro auto-oscurecimiento). Estas protecciones
deben ser cambiadas si sufren algún daño (ver al dorso).
Son consumibles y deberían ser revisados y cambiados
regularmente.
El ltro auto-oscurecimiento debe estar limpio cuando se
remplaza las láminas protectoras.
Esto puede realizarse por cualquier persona de la siguiente
forma:
• Frotar la supercie con un paño limpio y seco
• Limpiar con un trozo de paño suave humedecido con
alcohol puro.
• Limpia con un desinfectante
• Si el ltro auto-oscurecimiento es usado propiamente
no requerirá mantenimiento durante su vida
Si un ltro auto-oscurecimiento debe ser remplazado en
la pantalla de soldadura SAVAGE A40 use exclusivamente
productos certicados (Marcación DIN-CE).
El ltro por si mismo no contiene productos especiales o
tóxicos y puede ser depositado de la misma forma que otros
aparatos electrónicos.
Rendimiento
Para hacer que se active el oscurecimiento del ltro au-
to--oscurecimiento los dos sensores en la parte frontal no
deben cubrirse. Cuando el arco de soldadura comienza el
ltro auto--oscurecimiento se oscurece automáticamente,
cuando se termina el arco el ltro auto-oscurecimiento se
aclara.
Como regular el nivel de sombra
En la SAVAGE A40 el nivel de sombra se acciona con el
botón en la parte exterior de la pantalla (pos. 1)
El ajuste más preciso puede encontrarlo en la tabla en este
folleto o por su experiencia. Este ajuste puede realizarse
manualmente durante el proceso de soldadura.
Dibujo 4
Girar en dirección de las agujas del reloj = oscurecer
Girar en dirección contraria de las agujas del reloj = aclarar
Cambio del modo de molienda / Modo
de soldadura
En el SAVAGE A40 cambie el modo Soldadura y Molienda
presionando la perilla en la perilla de sombra fuera del
casco.
En el modo Soldadura, presione la perilla y mantenga pul-
sado durante 2 segundos. El modo cambiará de Soldadura a
Moler. La luz verde Grind parpadeará (pos.4)
En el modo Demoler, pulsando la perilla y mantenga
pulsado durante 2 segundos. El modo cambiará de Moler a
Soldadura. La luz verde Grind dejará de parpadear (pos.4)
