3
Como sustituir batería (Para Versión de
Batería Reemplazable Sólo)
Cuando el CONDUCIDO (pos. 5) en las vueltas de ADF rojas,
la batería necesita el reemplazo. Siga instrucciones abajo.
Por otra parte, ADF no trabajará correcto y puede causar el
daño al operador.

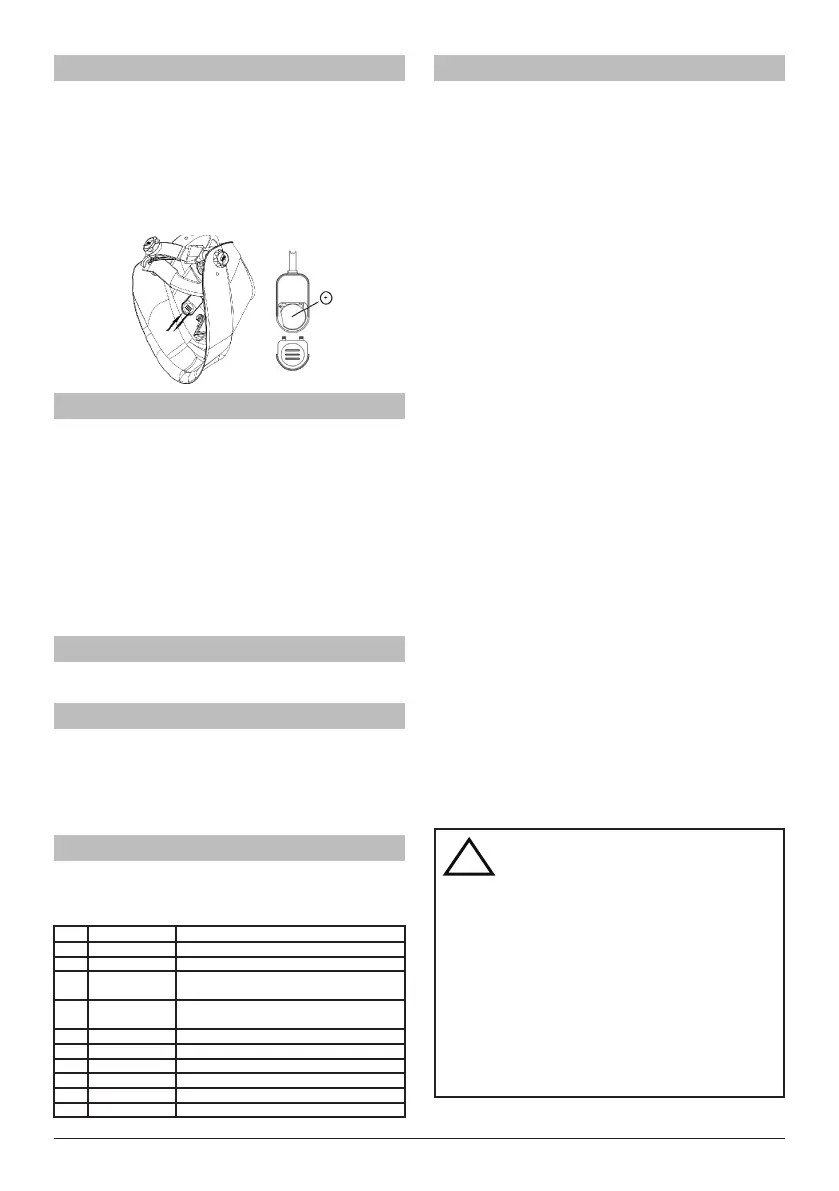

• Quite la tapa de batería del caso de batería (pos .1)
• Saque la batería y encaje una nueva batería dentro del
caso de batería. Note: '+' es encima. (pos. 2)
• Reúna la tapa de batería en el caso de batería.
Antes de usar el ltro:
Recomendamos a los ajustes siguientes por ser hechos:
• Girar el botón en dirección de las agujas del reloj hasta
la máxima sensibilidad (pos. 2). Dependiendo de la
luminosidad del área donde se encuentre la pantalla
se oscurecerá o parpadeara (si la luz de su alrededor es
muy baja, al ltro auto-oscurecimiento puede que no se
oscurezca).
• Girar el botón en dirección contraria de las agujas del re-
loj (pos 2) hasta que el ltro auto-oscurecimiento vuelva
al estado de claridad.
• El ltro auto-oscurecimiento es ahora programado para
una sensibilidad optima (De acuerdo con la luminosidad
del ámbito de trabajo).
Rango de uso SAVAGE A40
Todas las aplicaciones de soldadura por arco con la excep-
ción de TIG<5A. Sombreado disponible - 9-13 (pos.1).
Ajuste del retardo
El tiempo de retardo de claridad puede ser ajustado
manualmente girando el botón de retardo (pos. 3) entre el
estado de rápida claridad (0.1 sec) girando totalmente en
dirección a de las agujas del reloj y lenta claridad (1.0 sec)
girando totalmente en dirección contraria de las agujas del
reloj.
Repuestos para pantallas de soldadura
SAVAGE A40
Piezas sin numero de referencia no están disponibles como
repuestos.
N.º Pieza N.º Descripción
1 0700000480 SAVAGE A40 9-13 Negro
1 0700000481 SAVAGE A40 9-13 Amarillo
1 0700000490* SAVAGE A40 9-13 Batería Reemplazable
Negra
1 0700000491* SAVAGE A40 9-13 Batería Reemplazable
Amarilla
2 0700000483 ESAB Marcha Principal
3 0700000414 Banda de sudor para SAVAGE A40
4 0700000010 Lente de la cubierta delantera
5 0700000482 Lente de la cubierta interior
6 0700000418 SAVAGE A40 ADF cuna ESAB ADF 9-13
7 0700000419 Retenedor de SAVAGE A40 Lens con tornillos
* No Disponible en todas las regiones.
Test del Filtro auto-oscurecimiento:
Antes de usar la pantalla de soldadura el ltro de auto-os-
curecimiento (ADF) y el casco necesita ser comprobada de
acuerdo al siguiente procedimiento:
1. Comprobar que la lamina de protección este limpia y
puedes ver a través de ella.
2. Asegurarse de que los sensores no estén cubiertos y
estén limpios.
Una vez realizado estas comprobaciones ya puede probar
el ADF. Gira el botón exterior al máximo oscurecimiento
(sombra 13) y ajusta la sensibilidad al máximo (girando el
botón en dirección de las agujas del reloj). Ahora acerca los
sensores a un punto de luz como puede ser una lámpara
etc. El ADF debería cambiar a estado oscuro (por favor si el
ADF esta guardado en una zona oscura fuera del alcance de
la luz puede que tenga que re colocarse en una zona más
iluminada alrededor de 20 minutos para recargar batería, si
después de 20 minutos el ADF sigue sin reaccionar entonces
hay un problema con el sensor). Una vez el ltro auto-os-
curecimiento este en estado oscuro puede comprobar la
variación de las distintas sombras, simplemente gire el
botón de sombreado en dirección contrario a las agujas
del reloj. Haciendo esto la sombra se volverá más clara. Si la
sombra no cambia de estado, entonces habrá un problema
con la variación de sombreado.
Para comprobar la función de retardo ajuste máximo el
tiempo de retardo. Ahora mueva el sensor del ltro auto-os-
curecimiento lejos de la luz, tardara 1 segundo en volver a
su estado de claridad. Altere el ajuste de retardo al mínimo y
repite el proceso, el tiempo en volver a su estado de claridad
deberá ser 0.1 segundos. Si el ADF no reacciona de esta
forma entonces hay un problema con la función de retardo.
Comprobando la sensibilidad. Ajuste la sensibilidad al
mínimo acercando el ADF a un punto de luz en el que
ha probado las otras funciones (si el ltro auto-oscureci-
miento cambia a estado oscuro retírese hasta que el ltro
auto-oscurecimiento cambie a estado claro) lentamente
gire el botón en dirección de las agujas del reloj hasta que
el ltro auto-oscurecimiento cambie a estado oscuro (si no
cambia acérquese al punto de luz hasta que este reaccione).
Si el ADF no reacciona entonces hay un problema con los
sensores de luz.
Si cualquiera de las funciones fallan durante esta prueba
o durante su uso entonces no utilice el ADF y póngase en
contacto con el distribuidor.
ADVERTENCIA
El ltro de auto-oscurecimiento suministrado
en las pantallas SAVAGE A40 no son resistentes
al agua y no funcionara correctamente si se
exponen en contacto con el agua.
Las pantallas de soldadura y ltros auto-os-
curecimiento solo son resistentes a una
temperatura determinada. Por favor no
dejarlas expuestas al fuego ni aéreas con alta
temperatura térmica, etc.
El rango de temperatura de ltros auto-oscu-
recimiento electrónicos es de -10º hasta 65º C.
Aquellos materiales que eventualmente
tomen contacto con la piel pueden causar
reacciones alérgicas en personas con piel
sensible.
