Istruzioni SAVAGE A40
Manuale di istruzioni per la maschera SAVAGE A40 conforme alla normativa CE paragrafo 1.4 appendice II. Le maschere SAVA-
GE A40 sono prodotti di alta qualità che contribuiscono al conforta e alla sicurezza del saldatore stesso. LE maschere SAVAGE

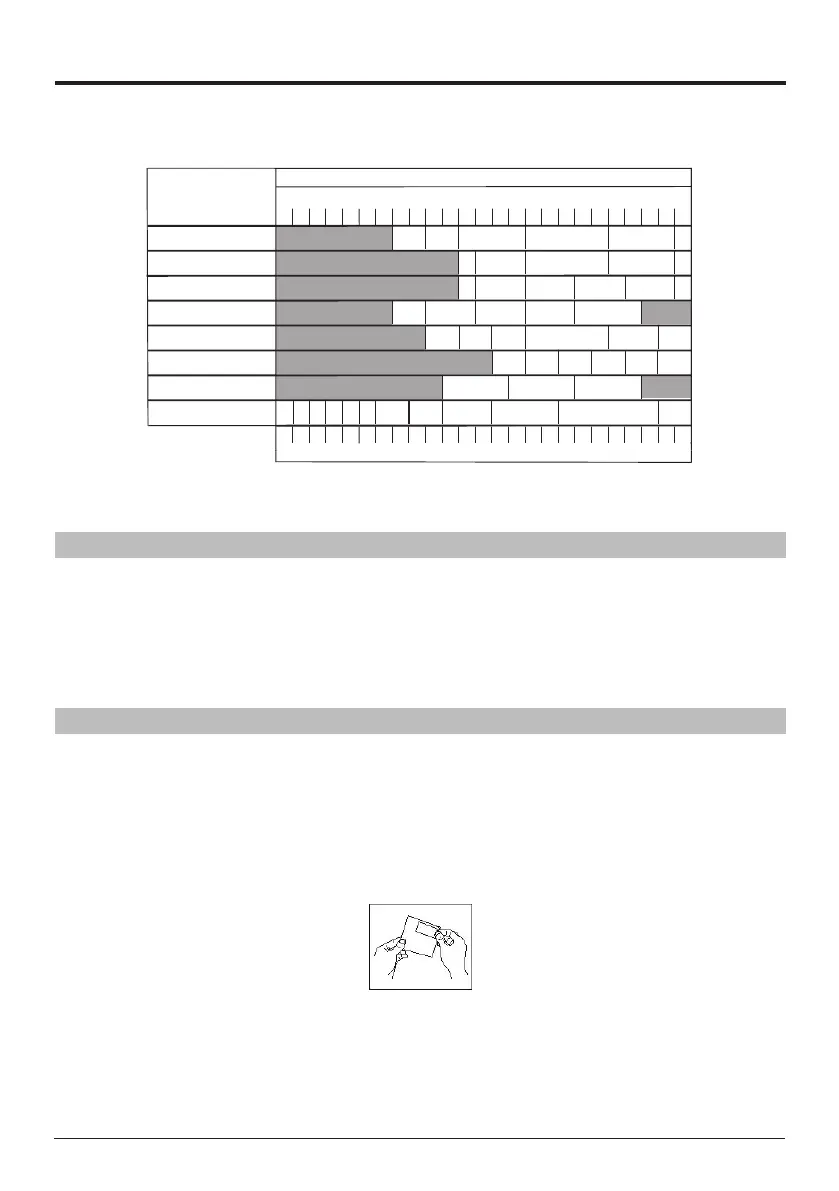

A40 possono essere colo con saldatura elettrica. La tabella sottostante mostra come selezionare il livello di oscuramene.
MetodidiLavorazione

Amperaggio
0.52.51020408 0125175225275350 450
1515306010 0150200250300400 500

Elettrodoscoperto
Elettrodocoperto
MIG(acciaio)
MIG(legalegg.)
TIG
MAG
Plasma
Plasma(taglio)
0.52.51020408 0125175225275350 450

1515306010 0150200250300400 500
9
10 11
12
13
14
10 11
12 13 14
10
10
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
13 14
13
13
13
14
15
14
15
14
15
15
9
8 7 6 5
2.5
4
9
A seconda delle condizioni dell'applicazione, è possibile utilizzare il successivo livello di protezione più alto o succes-
sivo più basso.
I campi più scuri corrispondono alle aree in cui non è possibile utilizzare il processo di saldatura corrispondente.
Informazioni
Le maschere SAVAGE A40 orono un’adabile protezione per gli occhi di chi salda. Esse danno una permanente protezione
dai raggi IR/UV, calore e spruzzi, sia in modalità oscurata che in modalità normale. Il grado di protezione delle maschere SAVA-
GE A40 e stato scelto per orire la massima protezione dalla saldatura elettrica.
Non guardare direttamente ai raggi prodotti dall’arco di saldatura! Questo può causare unma dolorosa inammazione della
cornea ed un irreparabile danneggiamento della retina, che provoca la cataratta.
Le maschere SAVAGE A40 permettono al saldatore di individurare il punto di innesco dell’arco in maniera molto precisa, con
un conseguente risparmio di tempo e denaro. Infatti queste maschere non hanno nessuna parte da alzare e abbassare duran-
te la saldatura: entrambe le mani sono libere e il basso peso dell’elmetto riduce la fatica.
Sostituzione della lente esterna:
Assicurarsi che la maschera sia sempre equipaggiata con la lente di protezione esterna (prima del ltro, verso l'esterno della
maschera) ed interna (dietro il ltro, verso l'interno maschera). Queste lenti devono essere sostituite se danneggiate o coperte
da spruzzi di saldatura per garantire una visione chiara e corretta.
Le lenti interne ed esterne sono ricambi e devono essere sostituite regolarmente con lenti certicale ESAB (dotate di marchio
di conformità CE)
Al primo utilizzo delle maschere SAVAGE A40, rimuovere la pellicola protettiva dalla lente frontale (immagine 1). Questa
pellicola protettiva non può essere rimossa con la lente montata sulla maschera. Seguire quindi le indicazioni dell’immagine
sottostante.
Immagine 1
