SAVAGE A40 Instruktionsmanual
Instruktionsmanualen för SAVAGE A40 svetshjälm överensstämmer med Paragraf 1.4 i Appendix ll i EC direktiven. SAVAGE A40
svetshjälm är en kvalitetsprodukt som bidrar till ökad komfort och säkerhet för svetsaren. SAVAGE A40 får endast användas
vid elektrisk svetsning. Tabellen nedan visar hur inställningarna skall göras och vilken mörkhetsgrad som är lämplig.

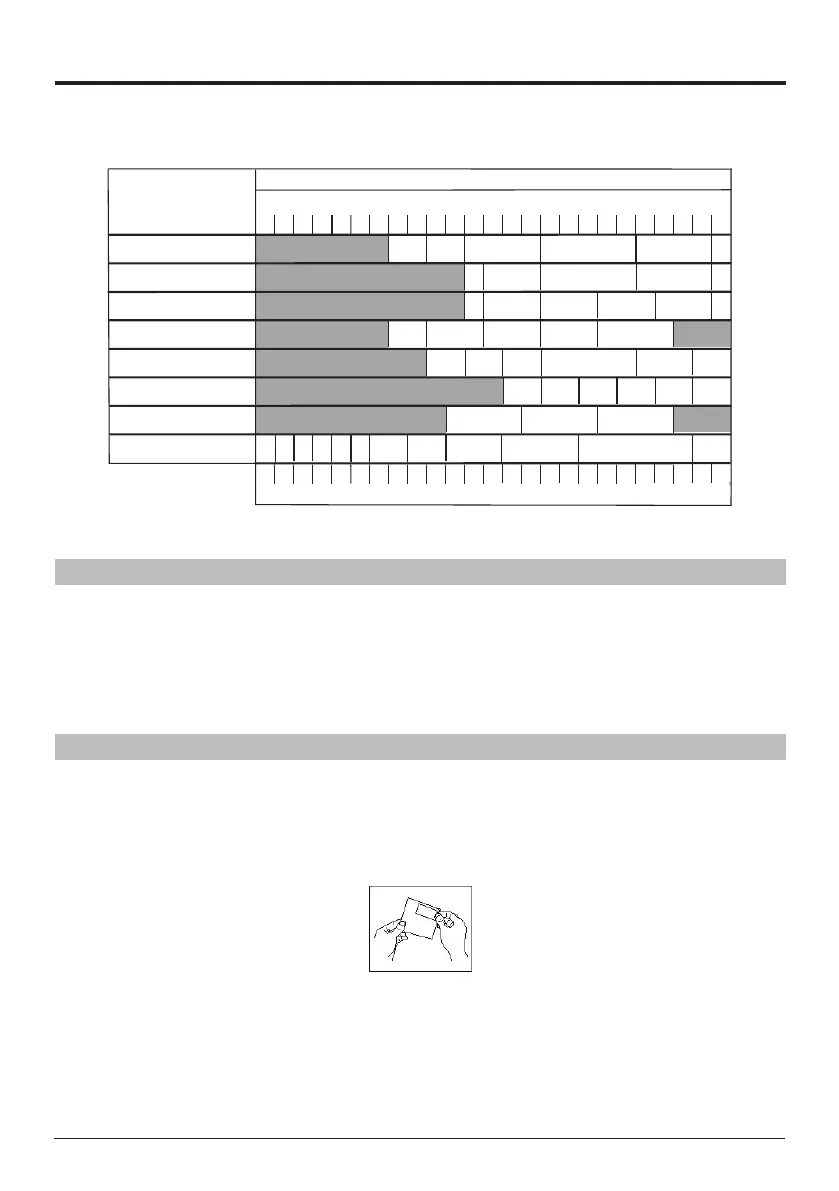

Svetsprocess / teknik
Svetsström amp
0.52.510204080 125175225275350 450
15153060100 150200250300400 500
MMA manual
Fluxelektroder
MIG / Metal-Inert-Gas Argon (Ar/He)
Stål, legerat stål
Koppar och dess legeringar
MIG / Metal-Inert-Gas Argon (Ar/He)
Aluminium, koppar, nickel
och andra legeringar.
TIG / Tungsten-Inert Gas Argon (Ar/H
2) (Ar/He)
Alla svetsbara material: Stål, aluminium,
Koppar, nickel och dess legeringar.
MAG / Metal-active Gas(Ar/Co
2O2) (Ar/Co2/He/H2)
Konstruktionsstål, härdat etc.
Cr-Ni-stål, Cr-stål & andra legerade stål.
Luftbågsmejsling
Skärning med kolstavar (O
2 )
Beredning av fogar och borttagande av material (O
2 )
Plasmaskärning
Alla svetsbara metaller, se TIG
Skyddsgaser: Argon (Ar/H
2) (Ar/He)
Plasmaskärning
Micro-plasmasvetsning
Skyddsgaser: Argon (Ar/H
2) (Ar/He)
0.52.510204080 125175225275350 450

15153060100 150200250300400 500
9
10 11
12
13
14
10 11
12 13 14
10
10
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
13 14
13
13
13
14
15
14
15
14
15
15
9
8765
2.5
4
9
Beroende på applikation så kan en ett högre DIN-tal väljas.
De mörka områdena visar på applikation då denna svetshjälm inte är lämplig.
Information
SAVAGE A40 förser svetsaren med ett pålitligt och fullgott skydd vid elektrisk svetsning. Hjälmen erbjuder ett konstant skydd
mot IR / UV strålningen samt mot värme och svetsloppor oavsett mörkhetsgrad. Mörkhetsgraderna är anpassade för att ge
fullgott skydd samt för att förhindra ögonskador orsakade av svetsljuset.
Man skall aldrig, utan lämpligt ögonskydd, titta direkt på svetsbågen då den tänds, detta kan ge upphov till inammation och
permanenta skador på ögat.
SAVAGE A40 svetshjälm gör det möjligt för användaren att se arbetsstycket och startpositionen bättre vilket spar tid. Hjälmen
behöver inte lyftas och fällas ner mellan varje svetsfog utan båda händerna är fria för hantering av annan utrustning. Hjälmen
har en låg vikt för att minska ansträngningen för användaren.
Byte av yttre skyddsglas:
Försäkra dig om att hjälmen alltid är utrustad med ett yttre skyddsglas på utsidan av svetsglaset och ett inre skyddsglas
monterat på glasets insida. Dessa skyddsglas måste bytas ut om de är skadade eller om sikten inte är tillräcklig beroende på
för mycket svetsloppor.
Endast ESAB originaldelar skall användas.
Innan SAVAGE A40 svetshjälm kan användas så måste skyddslmen på det yttre skyddsglaset tas bort (Bild1), Skyddsglaset
skall tas loss innan skyddslmen avlägsnas. Vänligen följ hänvisningama i bild 1 och 2 når skyddsglaset skall bytas.
Ritning 1
