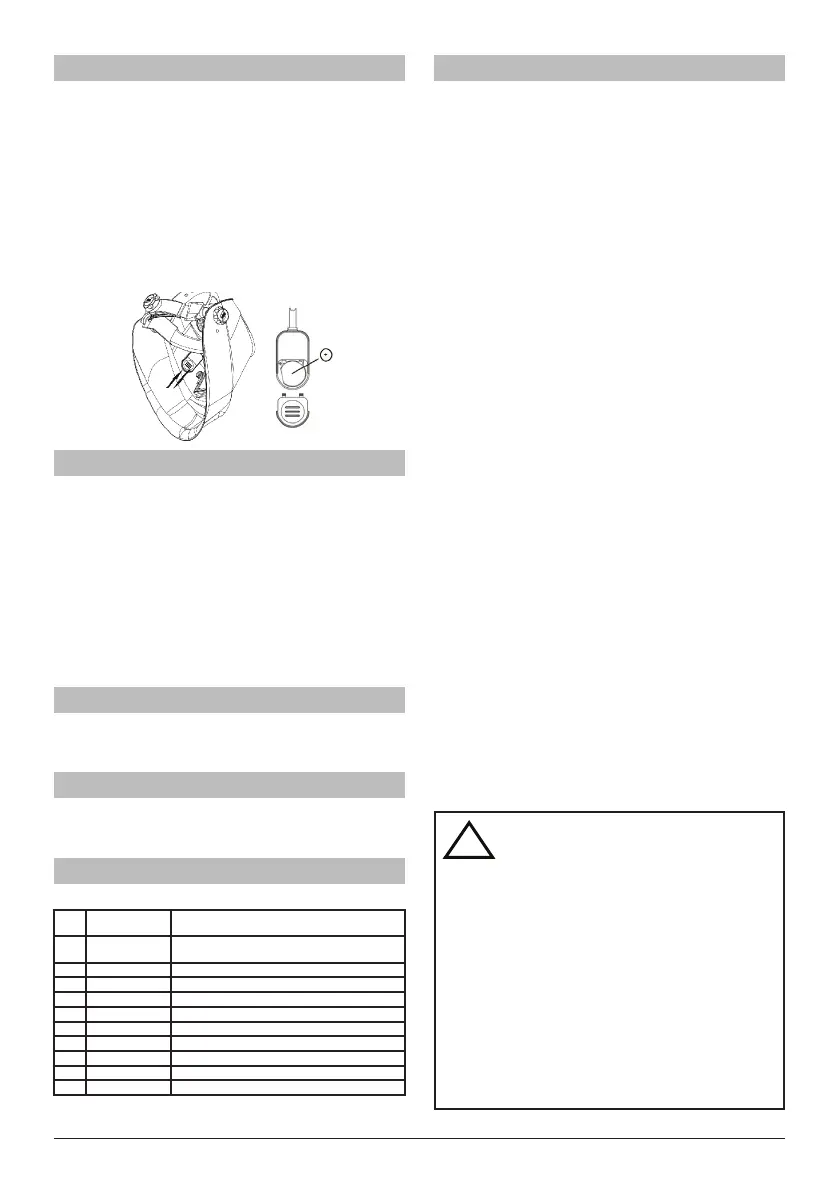

Come sostituire la batteria (solo per la
versione della batteria sostituibile)
Quando il LED (pos. 5) su ADF diventa rosso, la batteria deve
essere sostituita. Seguire le istruzioni riportate di seguito.
In caso contrario, ADF non funzionerà correttamente e può
causare danni all'operatore.
• Rimuovere il coperchio della batteria dalla custodia della
batteria (pos .1)
• Prendere la batteria fuori e montare una nuova batteria
all'interno della custodia della batteria. Nota: '+' è in
cima. (pos. 2)
• Assembla il coperchio della batteria sulla custodia della
batteria.
Prima di utilizzare la maschera:
ESAB raccomanda di fare i seguenti settaggi:
• Ruotare il potenziometro di regolazione della sensibilità
verso il massimo (senso orario). In relazione alla luce
riessa posteriormente, l'LCD di oscurerà più o meno
velocemente. (se la luce circostante è molto bassa, il
ltro potrebbe non passare allo stato scuro.)
• Girare in senso anti orario il potenziometro della sensibi-
lità no a quando il ltro LCD ritorna allo stato normale
(chiaro)
• Ora il ltro LCD è settato per operare nella migliore
condizione, in relazione alla luce circostante (Secondo le
condizioni di luce circostanti).
Campo di utilizzo di SAVAGE A40:
Saldatura elettrica con eccezione della saldatura TIG con
correnti inferiori ai 5A.
Oscurazioni disponibili: 9 -13 DIN.
Regolare il Ritardo
Il ritardo di rischiaramento può essere settato manualmente
ruotando il potenziometro DELAY (pot. 3) tra un rischiara-
mento veloce (0,1 sec) e uno lento (1.0 sec).
SAVAGE A40 Parti di ricambio
Particolari senza un codice non sono disponibili
N° N° parte Descrizione
1 0700000480 SAVAGE A40 9-13 Nero
1 0700000481 SAVAGE A40 9-13 Giallo
1 0700000490* SAVAGE A40 9-13 Batteria sostituibile nera
1 0700000491* SAVAGE A40 9-13 Batteria sostituibile giallo
2 0700000483 Attrezzatura per la testa di ESAB
3 0700000414 Banda di sudore per SAVAGE A40
4 0700000010 Lente di copertura anteriore
5 0700000482 Lente di copertura interna
6 0700000418 SAVAGE A40 ADF culla ESAB ADF 9-13
7 0700000419 SAVAGE A40 Fermo lente con viti
*Non disponibile in tutte le regioni.
Test dispositivo ADF:
Prima di usare la maschera, il ltro auto oscurante deve
essere testato secondo le seguenti operazioni:
1. Togliere la protezione dalla lente di protezione
frontale
2. Assicurarsi che i sensori siano coperti in qualsiasi
modo e puliti.
Una volta che questi controlli sono stati eettuati potete ora
provare l'ADF
Giri la manopola esterna dello schermo nella regolazione
più scura (schermo 13) e ssi la sensibilità alla più alla rego-
lazione (che gira in senso orario). Ora indichi il sensore verso
una sorgente luminosa come luce ambientale, lampada ecc.
L’ADF dovrebbe ora commutare alla condizione scura (noti
per favore se l'ADF è immagazzinato in una zona scura a
partire da luce che può avere bisogno di per essere omesso
nella forte luce per 20 minuti per assorbire alimentazione; se
dopo 20 minuti se l'ADF però allora non reagisce ci potreb-
bero essere problemi con il sensore). Una volta che il ltro è
nella condizione scura potete controllare la variazione dello
schermo sta funzionando correttamente, semplicemente
girano la manopola dello schermo in senso antiorario.
Facendo questo, la tonalità dovrebbe ottenere più chiara. Se
la tonalità non sembra allora alterarsi avete un’edizione con
variazione dello schermo.
Per vericare la funzione di ritardo ssare il termine alla
regolazione massima. Ora sposti il sensore del ltro a
partire dalla sorgente luminosa che dovrebbe prendere 1
secondo per tornare alla condizione chiara, ora regolare
il ritardo e ripetere il processo, il tempo speso per rinviare
alla condizione libera dovrebbe essere 0.1 secondi. Se l’ADF
non reagisce in questo modo allora ci è un problema con la
funzione di ritardo.
Vericare sensibilità. Fissi la sensibilità alla regolazione
minima. Posizionare la maschera alla sorgente luminosa che
avete usato per vericare le altre funzioni (se gli interruttori
del ltro alla condizione scura allontanano no a i ritorni
del ltro per rimuovere la condizione) girano lentamente la
sensibilità in senso orario no a che il ltro non commuti alla
condizione scura (se se non reagisce, mettersi più vicino alla
luce no a che non reagisca). Se l’ADF non reagisce allora c’è
un problema con i sensori luminosi.
Se qualcuna di queste prove da esito negativo, non utilizza-
re la maschera e contattare il proprio rivenditore.
!!
AVVERTENZA
I ltri auto-oscuranti fuggiti con i caschi
SAVAGE A40 non sono impermeabili e
non funzioneranno correttamente se
sono stati a contatto con l'acqua.
I caschi e i ltri di saldatura resistono
solo a una certa quantità di calore. Si
prega di non posizionarli vicino a am-
me nude o aree di lavoro calde ecc.
Temperatura di esercizio del ltro elet-
tronico meno 10º a più 65º C.
Materiali che possono entrare in contat-
to con la pelle di chi li indossa potrebbe
causare reazioni allergiche a individui
suscettibili.
