2

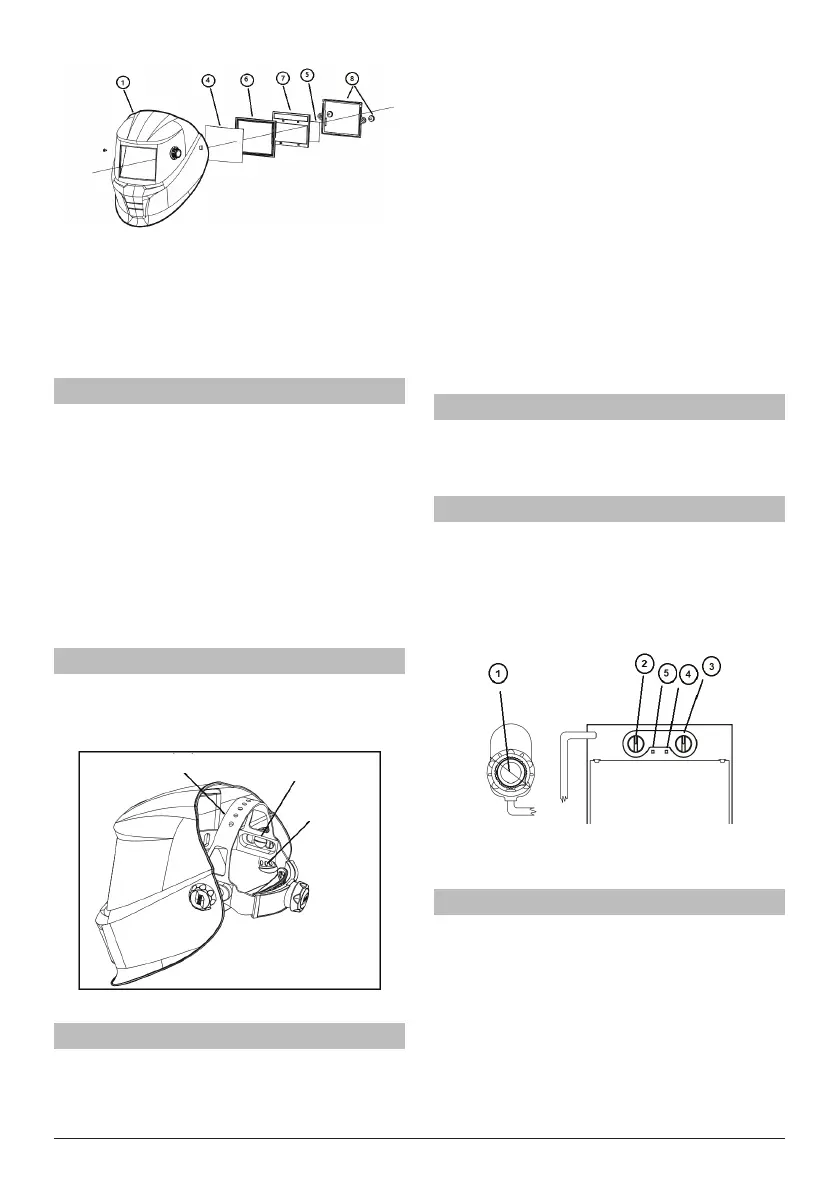

Immagine 2
Inserire e togliere una nuova lente di protezione esterna:
Per inserire una nuova lente di protezione esterna ➃, lo
schermo di protezione LCD deve essere rimosso, allargando
i due supporti metallici che ssano il blocco ltro alla ma-
schera. La vecchia lente deve essere rimossa e la nuova deve
essere inserita seguita dalla guarnizione antiluce, inserire
poi l'LCD e rissare i due supporti metallici (immagine 2)
Applicazioni
Le maschere SAVAGE A40 possono essere utilizzate per le
seguenti applicazioni:
• Elettrodo
• MIG
• Mag
• TIG (>=5A)
Non possono essere utilizzate per saldatura ossi-acetile-
nica (saldatura a GAS) e con sistemi laser/plasma. Queste
maschere non devono essere utilizzate per nessuno scopo
diverso dalla saldatura. Non devono essere utilizzate come
occhiali da sole durante la guida, poiché potrebbero alterare
i colori dei semafori.
L’LCD di protezione può operare molto bene sia in condizio-
ni di scarsa illuminazione, che sotto la diretta luce solare.
Operazioni
Aggiustamento del caschetto interno:
Le maschere SAVAGE A40 sono dotate di un caschetto
interno molto confortevole, che può essere adattato in 3
dierenti punti.
Spingere e spostare
'Altezza testa'
Spingere e girare
'Dimensione testa'
Regolazione
del rastrello
Regolazione longitudinale
Immagine 3
Manutenzione
Prestare attenzione a non far caddere le maschere SAVAGE
A40. Non posizionare oggetti pesanti o attrezzi (martelli...)
sopra o dentro le maschere, perchè potrebbero danneggia-
re lo schermo LCD.
Assicurarsi sempre che l’LCD sia equipaggiato con i vetri di
protezione (esterni ed interni). Queste lenti di protezione
devono essere sostituite se danneggiate! Gli schizzi di
saldatura danneggiano queste lenti di protezione e vanno
cambiate regolarmente.
Il ltro LCD dovrebbe essere pulito ogni volta che viene
cambiata una lente di protezione.
Questo può essere fatto seguendo una delle seguenti
opzioni:
• passare l’LCD con un panno asciutto
• utilizzare un panno liscio con alcool puro
• pulire con un disinfettante (disponibile in commercio)
• se usato adeguatamente, il ltor non richiede future
manutenzioni.
Se un ltro deve essere sostituito con un casco di saldatura
SAVAGE A40, utilizzare esclusivamente prodotti certicati
(marchi DIN-CE). Consigliamo l'uso di ltri di saldatura ESAB
in tutti i caschi SAVAGE A40.
Questi ltri non contengono prodotti particolari o tossici, e
possono essere smaltiti come comuni apparecchi elettronici.
Prestazioni
Per permettere il corretto funzionamento dello schermo
LCD, entrambi i sensori frontali non devono essere coperti.
La maschera si oscura quando l’arco viene n innescato e
ritorna in stato normale quando si smette di saldare.
Regolare l’oscurazione
Sulla maschera SAVAGE A40, per regolare l’oscuramento
dell’LCD bisogna agire sul pote n zio metro posto nella parte
esterna della maschera (1)
Le maggiori possibilità di selezione si possono trovare nella
tabella contenuta in questo manuale, oppure secondo la
propria esperienza. Si può tuttavia regolare l’oscuramento
anche durante la saldatura.
Immagine 4
Girando in senso orario = più scuro
Girando in senso anti orario = più chiaro
Commutazione della modalità Grind /
Modalità di saldatura
Sul SAVAGE A40 scambiare la modalità Saldatura e Grind
premendo la manopola sulla manopola dell'ombra all'ester-
no del casco.
In modalità saldatura, premendo la manopola e tenere
premuto per 2 secondi. La modalità verrà modicata da
Saldatura a Grind. La luce verde Grind lampeggerà (pos.4)
In modalità Grind, Premendo la manopola e tenere pre-
muto per 2 secondi. La modalità verrà modicata da Grind
a Saldatura. La luce verde Grind smetterà di lampeggiare
(pos.4).
