SAVAGE A40 Manuel de l’utilisateur
Le manuel d’information de la cagoule de soudage SAVAGE A40 répondent au ae 1.4 de l’annexe II de la réglementation
CE. Les cagoules SAVAGE A40 sont des produits de haute qualité qui contribuent au confort et à la sécurité du soudeur. Les

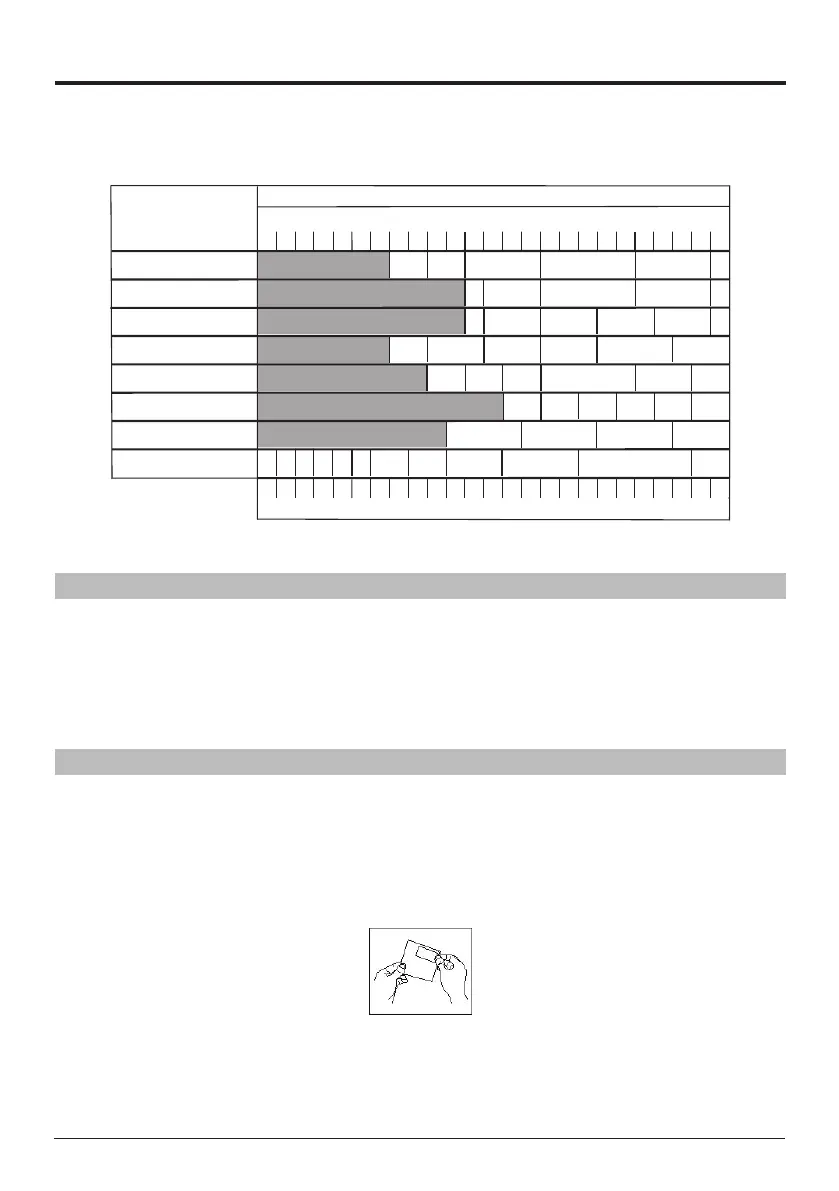

cagoules de soudage SAVAGE A40 sont destinées au soudage à l’arc. Le schéma ci-dessous vous montre comment choisir le
niveau de luminosité le plus adapté.
Process de soudage ou
techniques liées
Courant interne en amperes
0.52.510204080 125175225275350 450
15153060100 150200250300400 500
Manuel
Electrodes enrobées
MIG / Metal-Inert-Gas Argon (Ar/He)
Aciers, aciers alliés
Cuivre et alliages
MIG / Metal-Inert-Gas Argon (Ar/He)
Aluminium, cuivre, nickel
Et autres alliages
TIG / Tungsten-Inert Gas Argon (Ar/H 2 ) (Ar/He)
Tous métaux soudables tels que : aciers et aluminium
Cuivre, nickel et alliage
MAG / Metal-active Gas(Ar/Co2O2) (Ar/Co2/He/H2)
Aciers de construction, durcis et revenus
Aciers Cr-Ni, Cr, et autres aciers alliés
Jointage à l’arc à air comprimé
Electrodes au carbone (O
2)
Rainure de chalumeau avec air comprimé
Coupage plasma
Tout métal soudable
gaz interne ou externes : Argon (Ar/H
2) (Ar/He)
Coupage plasma
Micro soudage plasma
gaz interne ou externes : Argon (Ar/H
2) (Ar/He)
0.52.510204080 125175225275350 450

15153060 100 150200250300400 500
9
10 11
12
13
14
10 11
12 13 14
10
10
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
13 14
13
13
13
14
15
14
15
14
15
15
9
8765
2.5
4
9
En fonction des conditions d’application, le niveau de protection inférieur ou supérieur peut être utilisé
Les champs les plus foncés correspondent aux zones dans lesquelles le procédé de soudage ne peut être employé
Information
Les cagoules de soudage SAVAGE A40 orent une protection oculaire able pendant le soudage à rare électrique. lis pro-
tègent en permanence contre les rayons infrarouge et UV, la chaleur et les étincelles quel que soit l’indice de luminosité. Les
cagoules de soudage SAVAGE A40 ont été choisis an d'éviter tout dommage oculaire occasionné par le soudage àr arc.
Ne regardez pas un arc électrique saris prolectkm oculaire. Ceci peut causer une inammation douloureuse de la cornée et
des dommages irréparables du cristallin pouvant mener à une cataracte.
les cagoules de soudage SAVAGE A40 permettent au soudeur de localiser précisément l’arc, pour un gain de temps indé-
niable. La cagoule ne doit pas être enlevée pendant le soudage, les deux mains restent libres; la fatigue liée au poids de la
cagoule de soudage est réduite.
Remplacer le verre extérieur:
Assurez-vous que le casque est toujours équipé d'un verre extérieur (devant le ltre, à l'extérieur de la cagoule) et d'un verre
intérieur (derrière le ltre, dans la cagoule). Ces verres de protection doivent être remplacés quand ils sont cassés, endomma-
gés ou couverts avec les projections de soudage.
Des verres intérieurs et extérieurs sont des pièces détachées et nécessitent un remplacement régulier avec des pièces déta-
chées certiées par ESAB Huntsman (marquage CE).
Avant usage (première fois) de la cagoule SAVAGE A40 il faut retirez le lm de protection du verre extérieur (dessin 1). Les lms
de protection ne peuvent pas être retirés du verre extérieur si le verre est encore en place. Suivez les instructions ci-dessous
pour retirer le verre extérieur.
Dessin 1
