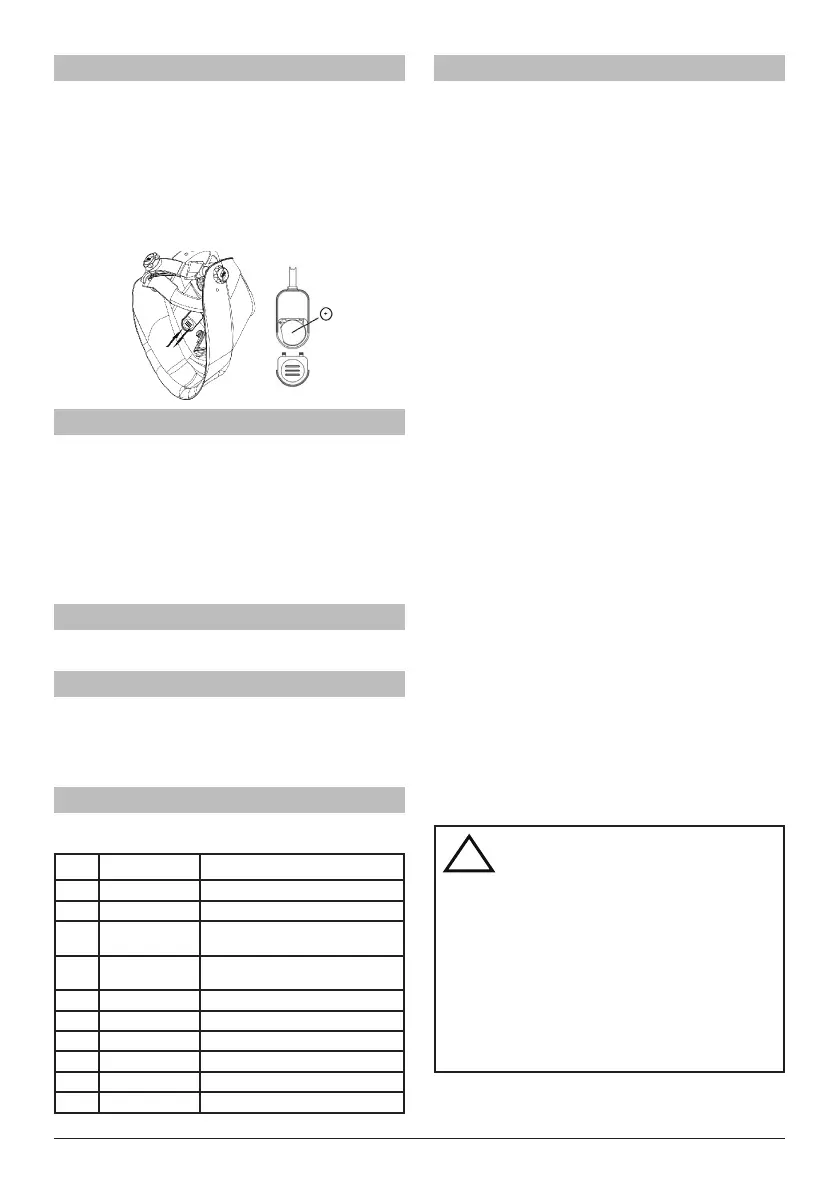

Jak wymienić baterię (tylko w wersji z
wymienną baterią)
Gdy dioda LED (poz. 5) w podajniku ADF zmieni kolor na
czerwony, Bateria musi być wymiona. Postępuj zgodnie
z poniższymi instrukcjami. W przeciwnym razie ADF nie
będzie działać poprawnie i może spowodować uszkodzenie
operatora.
• Zdejmij pokrywę baterii z obudowy akumulatora (poz....)
• Wyjmij baterię i zmieścić nową baterię wewnątrz obudo-
wy baterii. Uwaga: '+' jest na górze. (poz. 2)
• Złóż pokrywę baterii na obudowę baterii.
Przed użyciem ltra:
Zalecamy następujące korekty:
• Przekręć pokrętło czułości w kierunku wskazówek zegara
do maksymalnego położenia (poz. 2). W zależności od
otaczającego światła, ltr przełączy się do stanu ciem-
nego lub zacznie migać (jeżeli otaczające światło jest
bardzo słabe, ltr może nie przełączyć się w stan ciemny).
• Przekręć z powrotem pokrętło czułości (poz. 2) do mo-
mentu, gdy ltr przełączy się do stanu jasnego.
• Teraz ltr jest ustawiony na optymalną czułość (dla
otaczającego światła).
Zakres zastosowań SAVAGE A40
Wszystkie rodzaje spawania łukowego za wyjątkiem TIG<5A.
Dostępne stopnie zaciemniania: 9-13 (poz. 1).
Ustawianie opóźnienia
Opóźnienie rozjaśniania może być ustawione ręcznie
pokrętłem opóźnienia (poz. 3) od rozjaśniania szybkiego
(0,1 sek.), kręcąc do oporu w kierunku wskazówek zegara,
do rozjaśniania powolnego (1,0 sek.) kręcąc do oporu w
kierunku przeciwnym do ruchu wskazówek zegara.
Części zamienne SAVAGE A40
Artykuły bez numeru części nie są dostępne jako części
zamienne.
Nr Nr Części Opis
1 0700000480 SAVAGE A40 9-13 czarny
1 0700000481 SAVAGE A40 9-13 żółty
1 0700000490* SAVAGE A40 9-13 wymienny akumu-
lator czarny
1 0700000491* SAVAGE A40 9-13 wymienna bateria
żółta
2 0700000483 Przekładnia głowicy ESAB
3 0700000414 Zespół potu
4 0700000010 Przednia osłona obiektywu
5 0700000482 Wewnętrzna soczewka pokrywy
6 0700000418 Podstawka podajnika ADF
7 0700000419 Uchwyt obiektywu ze wkrętem
* Niedostępne we wszystkich regionach.
Testowanie ltra:
Przed użyciem przyłbica spawalnicza z automatycznym
samo-ściemniającym ltrem (ADF) powinna zostać spraw-
dzona według następującej procedury:
1. Sprawdź czy zewnętrzne soczewki ochronne sa czyste
i czy umożliwiają dobra widoczność.
2. Sprawdź czy czujniki sa przykryte w jakikolwiek
sposób i czy są czyste.
Jeżeli powyższe czynności zostały wykonane można przy-
stąpić do testowania samo-ściemniającego ltra ADF.
Ustaw zewnętrzne pokrętło ściemniające na najciemniejsze
ustawienie do punktu 13 i ustaw czułość na najwyższą
wartość (obracając zgodnie z ruchem wskazówek zegara).
Następnie skieruj czujnik w kierunku źródła światła, np.
żyrandola, lampy itp. Filtr ADF powinien przełączyć się w
stan zaciemnienia (bądź świadomy, że gdy ltr ADF był
przechowywany w zaciemnionym miejscu to może zaistnieć
konieczność wystawienia go na działania silnego źródło
światła na ok. 20 minut, aby go zasilić, jeśli po 20 minutach
dalej nie ma żadnej reakcji wówczas jest to problem z
czujnikiem). Kiedy ltr jest w stanie zaciemnienia możesz
sprawdzić czy odchylenia zaciemnienia działają właściwie,
po prostu przekręć gałkę zaciemnienia przeciwnie do ruchu
wskazówek zegara. Zaciemnienie powinno być mniejsze.
Jeśli zaciemnienie śle nie zmienia, wówczas występuje
problem z odchyleniem zaciemnienia.
Aby przetestować funkcję opóźnienia ustaw opóźniania
na maksymalną wartość. Następnie odsuń ltr od źródła
światła, po upływie 1 sekundy powinien wrócić do stanu
jaśniejszego. Następnie ustaw opóźniania na minimalną
wartość i powtórz cały proces. Czas powrotu do stanu
jaśniejszego powinien wynosić ok. 0.1 sekundy. Jeśli ltr
nie reaguje w tan sposób, wówczas występują problem z
funkcją opóźniania.
Testowania czułości. Ustaw czułość na minimum, skieruj
ltr ADF w stronę źródła światła którego używałeś do testo-
wania poprzednich funkcji (jeśli ltr przechodzi w stan za-
ciemniania, to odsuwaj go tak długo, aż się rozjaśni). Powoli
przekręć czułość zgodnie ze ruchem wskazówek zegara, do
momentu aż ltr przejdzie w stan zaciemnienia (jeśli nic się
nie dzieje, to zbliżaj do źródła światła aż zareaguje), Jeśli ltr
ADF nie reaguje, wówczas występuje problem z czujnikami
światła.
Jeśli którakolwiek z powyższych funkcji nie działa, to nie
używaj przyłbicy, lecz jak najszybciej skontaktuj się z lokal-
nym dystrybutorem rmy ESAB.
!
OSTRZEŻENIE
Filtry samościemniające zainstalowane w
przyłbicach SAVAGE A40 nie są wodoodpor-
ne i nie będą funkcjonowały prawidłowo po
kontakcie z woda.
Przyłbice spawalnicze i ltry, odporne są tylko
na ograniczone temperatury. Nie należy ich
umieszczać w pobliżu otwartego ognia lub
gorących obszarów roboczych, itp.
Zakres temperatur działania ltra elektronicz-
nego wynosi od minut 10º do plus 65º C.
Materiały, które mogą wejść w kontakt ze
skóra użytkownika mogą wywołać u niektó-
rych osób reakcje alergiczna.
