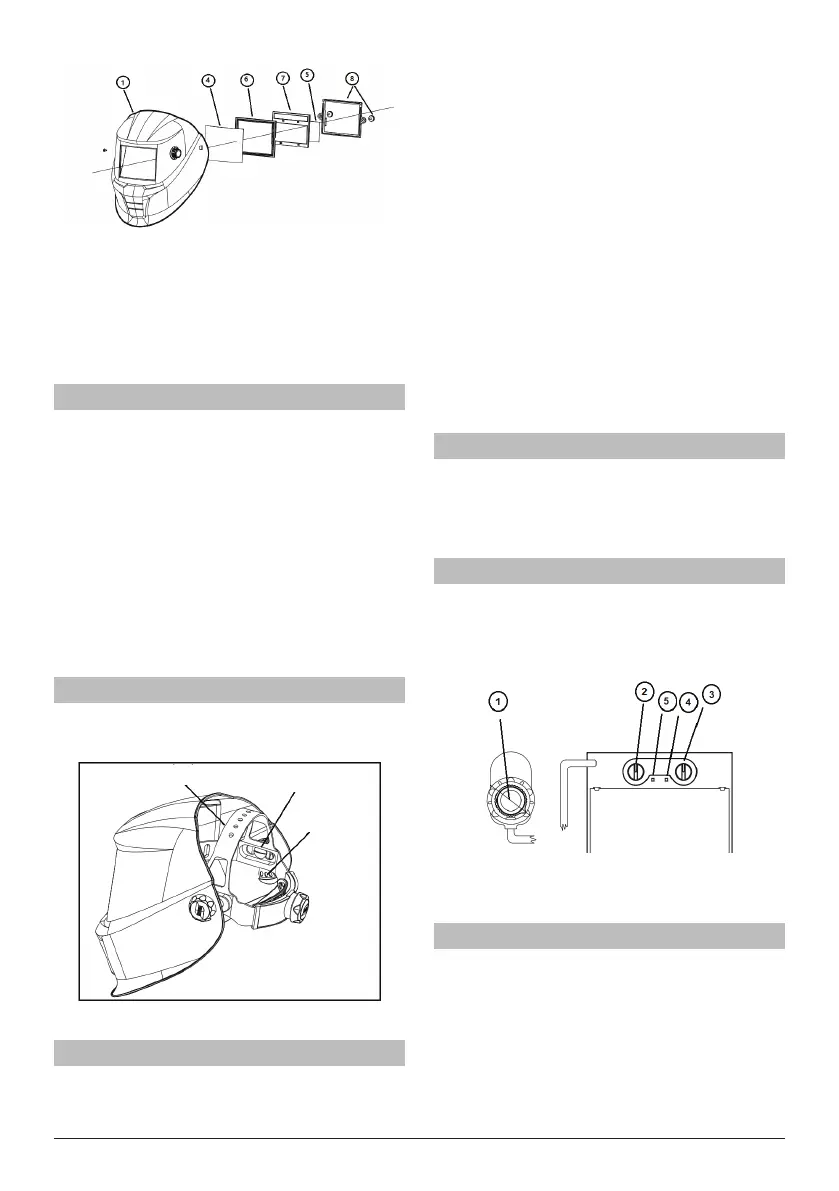

2. Ábra
A védőüveg behelyezése és eltávolítása:
Az új védőüveg behelyezése 4 a fényellenző kazettából az
üveget távolítsa el, a védőkeretet csavarjait csavarhúzóval
távolítsa el 8 a fejpajzs belső oldaláról 1. A használt védőü-
veg ezután eltávolítható és az új behelyezhető a jelölésnek
megfelelően 6, ADF 7, belső védőüveg 5 éa ezután az ADF
keret 8 majd a két csavart helyezze vissza (lásd 2. ábra).
Alkalmazási terület:
Az SAVAGE A40 automata hegesztőpajzsok a következő
technológiáknál alkalmazható:
• Bevonatelektródás kézi ívhegesztés
• MIG / Fogyóelektródás Semlegesvédőgázas ívhegesztés
• MAG / Fogyóelektródás Aktívvédőgázas ívhegesztés
• AWI (>5A) Argonvédőgázas Wolfrámelektródás Ívhe-
gesztés
Nem alkalmas lézer rendszerekhez illetve oxy-acetylene
(gázhegesztés) alkalmazásokhoz. A szűrőt semmilyen más
célra nem szabad használni, csak hegesztéshez. Soha ne
használja vezetéshez napszemüveg helyett, mert színezett-
sége megakadályozhatja abban, hogy helyesen ismerje fel a
forgalmi jelzőlámpa színét.
A szűrő kiválóan működik különösen gyenge világítás
mellett és vakító napfényben is.
Használat
A fejpánt beállítása:
Az SAVAGE A40 fejpajzsok kényelmes fejpánttal vannak
ellátva, melyet három módon állíthatunk be.
Push és Mozog "fej magassága"
Hosszirányú beállítás
Jutalék korrekció
Push és turn
"Head méret"
3. Ábra
Szerviz és karbantartás
Az SAVAGE A40 Hegesztő fejpajzs nem ütésálló. Ne helyez-
zen nehéz tárgyat vagy szerszámot (kalapács) a fejpajzs
belsejébe az elektronikus optika védelmében.
Mindig bizonyosodjon meg, hogy a fejpajzs a szükséges
külső és belső védő üveggel fel van szerelve (a fényellenző
kazetta előtt a külső oldalon és mögött a belső oldalon).
Ezeket a védő üvegeket meghibásodás esetén mindig
cserélni kell (lásd a képen). Ezeket az elemeket rendszeresen
ellenőrizni és cserélni kell.
A fényellenző kazettának tisztának kell lennie amikor védő-
üveget cserél.
A tisztítást a következő módokon végezheti:
• Tiszta, száraz ronggyel törölje meg.
• Puha alkoholos ronggyal tisztítsa meg.
• Kereskedelmi forgalomban kapható tisztító szerrel
• Amennyibe az előírásoknak megfelelően használja a
fényellenző kazettát, egyéb karbantartást nem igényel
az élettartam során.
Amennyiben fényellenző kazettát szükséges cserélni SAVA-
GE A40 fejpajzson, kizárólag bevizsgált terméket használjon
(DIN-CE jellel). Mi az összes SAVAGE A40 fejpajzshoz ESAB
fényellenző kazettát javasolunk.
A fényellenző kazetták nem tartalmaznak toxikus vagy
egyéb káros anyagot és az elektronikai termékekre vonatko-
zó rendelkezések az irányadóak.
Teljesítmény
A Szűrő bekapcsolásához mindkét szenzornak szennyező-
déstől és takarástól mentesnek kell lennie. A szűrő elsötétül,
amikor a ívet gyújt és kivilágosodik ha befejeződik a
hegesztés. A szűrő a hegesztési ív ütközésekor fényállapotba
kapcsol.
Sötétedési fokozat beállítása:
Az SAVAGE A40 fejpajzson külső részén található gombbal
állíthatja be a fényerő érzékenységét (1)
A legtöbb alkalmazásra ajánlott beállítási lehetőséget a
táblázatban találhaja meg vagy a saját tapasztalata alapján
állítsa be. A beállytott érték hegesztés közben változtatható
4. Ábra
Óramutató járásának megfelelően = sötétít
Óramutató járásával ellentétesen = világosít
Váltás grind mód/hegesztési mód
A SAVAGE A40 csere a hegesztés és grind mód megnyomá-
sával a gombot a Shade Knob kívül a sisak.
A hegesztési mód, nyomja meg a gombot, és tartsuk
lenyomva a 2 másodpercig. A mód lesz változtatott-ból
hegesztés-hoz grind. A zöld grind jelzőfény felvillan (4.)
A grind mód, nyomja meg a gombot, és tartsuk lenyomva 2
másodpercig. A mód lesz változtatott-ból grind-hoz hegesz-
tés. A zöld grind jelzőfény abbahagyja a villogást (4. sz.)
