3

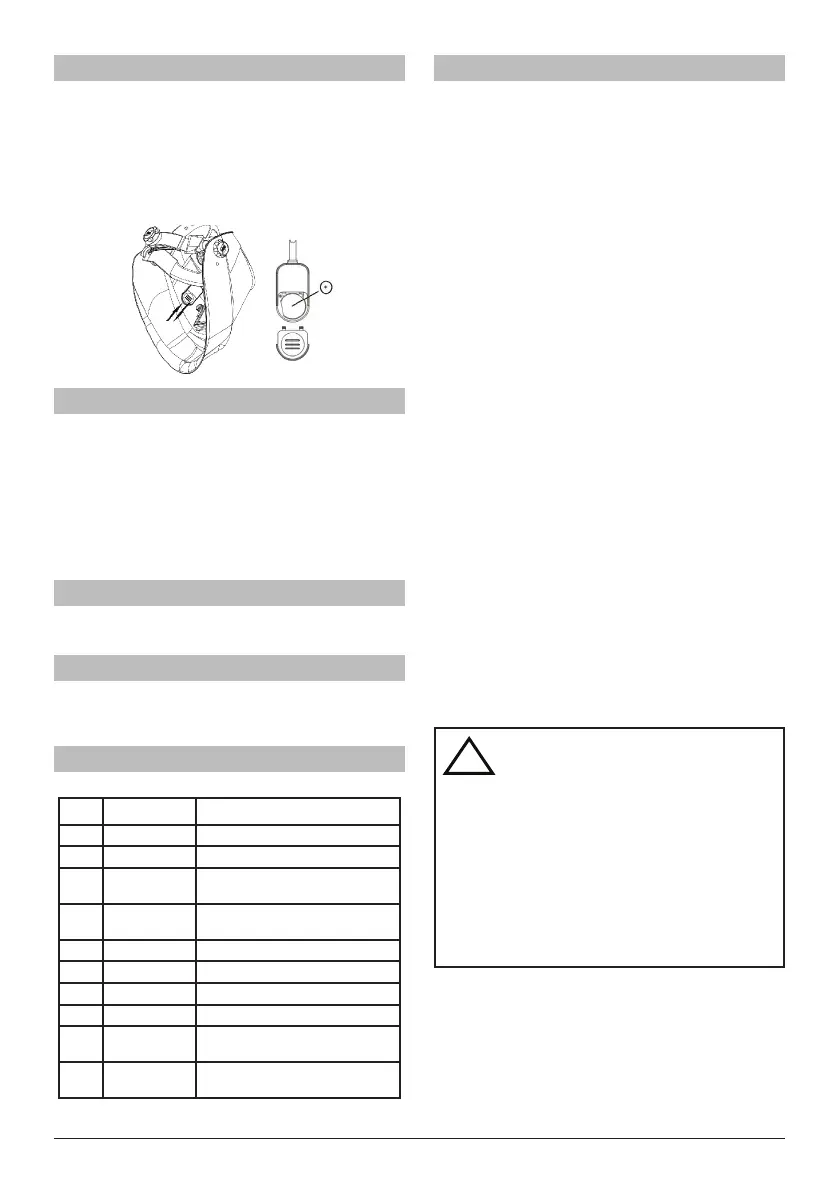

Sådan udskiftes batteri (kun til
udskifteligt batteri version)
Når LYSDIODEN (pos. 5) på ADF bliver rød, skal batteriet
udskiftes. Følg instruktionerne nedenfor. Ellers vil ADF ikke
fungere korrekt og kan forårsage skade på operatøren.
• Fjern batteridækslet fra batteri etuiet (pos. 1)
• Tag batteriet ud og sæt et nyt batteri i batteri etuiet.
Bemærk: ' +' er på toppen. (pos. 2)
• Saml batteridækslet på batteri etuiet.
Før du bruger lteret:
Vi anbefaler, at der foretages følgende justeringer:
• Drej “sensitivity” knappen med uret til max. indstillin-
gen (pos. 2). Afhængig af det omgivende lys vil ltret
skifte til mørk eller imre (hvis det omgivende lys er
meget svagt vil ltret muligvis ikke skifte til mørk).
• Drej 'sensitivity' knappen (pos.2) tilbage indtil ltret
skifter til lys igen .
• Filtret er nu indstillet til den optimale følsomhed (sen-
sitivity) (I forhold til det omgivende lys).
Arbejdsområder med SAVAGE A40
Alle lysbue svejsnings opgaver undtaget TIG<5A.
Mulige indstillinger – 9-13 (pos.1).
Indstilling af forsinkelsen
Forsinkelsen for skiftet fra mørk til lys kan indstilles manuelt
på “Delay” knappen (pos. 3) mellem hurtig lys (0.1 sec) drejet
helt til venstre og langsomt lys (1.0 sec) drejet helt til højre.
Reservedele til SAVAGE A40
Dele uden varenr. er ikke tilgængelige som reservedele
NR. DEL NR. Beskrivelse
1 0700000480 SAVAGE A40 9-13 sort
1 0700000481 SAVAGE A40 9-13 gul
1 0700000490* SAVAGE A40 9-13 udskifteligt batteri
sort
1 0700000491* SAVAGE A40 9-13 udskifteligt batteri
gul
2 0700000483 ESAB hovedudstyr
3 0700000414 Svedbånd til SAVAGE A40
4 0700000010 Front dæksel linse
5 0700000482 Indvendigt Cover objektiv
6 0700000418 SAVAGE A40 ADF Cradle ESAB ADF
9-13
7 0700000419 SAVAGE A40 linse holderen med
skruer
* Ikke tilgængelig i alle regioner.
Filtret prøvning:
Før brug af svejsehjelmen skal auto darkening lter (AOF) og
hjelmen efterses i henhold til følgende procedure:
1. Check om udvendig beskyttelsesvisir er rent og
gennemsigtig.
2. Sikrer at sensorene altid er beskyttet og rene.
Når disse punkter er udført kan du teste ADF ltret.
Drej den udvendige skygge knap til den mørkeste indstilling
(skygge 13), og Indstil følsomheden til den højeste indstil-
ling (Drej med uret). Nu peger sensoren mod en lyskilde
som en overhead lys, lampe osv. ADF'EN skal nu skifte til
den mørke tilstand (Bemærk, at hvis ADF'EN er gemt i et
mørkt område væk fra lys, kan det være nødvendigt at blive
udeladt i stærkt lys i 20 minutter for at absorbere strømmen,
hvis det efter 20 minutter, hvis ADF'EN stadig ikke reagerer,
så er der et problem med sensoren). Når lteret er i mørke
tilstand kan du kontrollere skyggen variation fungerer
korrekt, skal du blot dreje Shade knop anti-uret. Ved at gøre
dette, bør skyggen få lysere. Hvis skyggen ikke synes at
ændre så har du et problem med skyggen variation.
For at teste forsinkelses (delay) funktionen indstilles delay
til maximum. Flyt nu ADFen væk fra lyskilden hvorefter det
skal tage ca. 1 sek. før ADFen er inaktiv (lys) indstil nu delay
indstillingen til minimum og gentag processen, tiden for
at ADFen skifter til inaktiv (lys) bør nu være 0.1 sek. Hvis
ADF'EN ikke reagerer på denne måde, så er der et problem
med forsinkelses funktionen.
Test af følsomheden (sensivity). Indstil sensltivity til mini-
mum og ret ADFen mod lyskilden (når lteret skifter til aktiv,
yttes tilteret langsomt væk indtil det skifter til inaktiv, drej
nu sensitivity knappen meduretindtilltaretbliveraktiv.
Hvis nogle af disse tests ikke er tilfredsstillende, brug da ikke
hjelmen og kontakt din lokale forhandler.
ADVARSEL
De Auto-mørkning ltre ygtede i
SAVAGE A40 hjelme er ikke vandtæt og
vil ikke fungere ordentligt, hvis de har
været i kontakt med vand.
Sensorene på ADF skal holdes rent og
skal altid være beskyttet under brug.
Driftstemperatur af elektronisk lter
minus 10 º til plus 65 º C.
Materialer der kommer i kontakt med
brugerens hud kan give allergiske reak-
tioner på disponerede personer.
