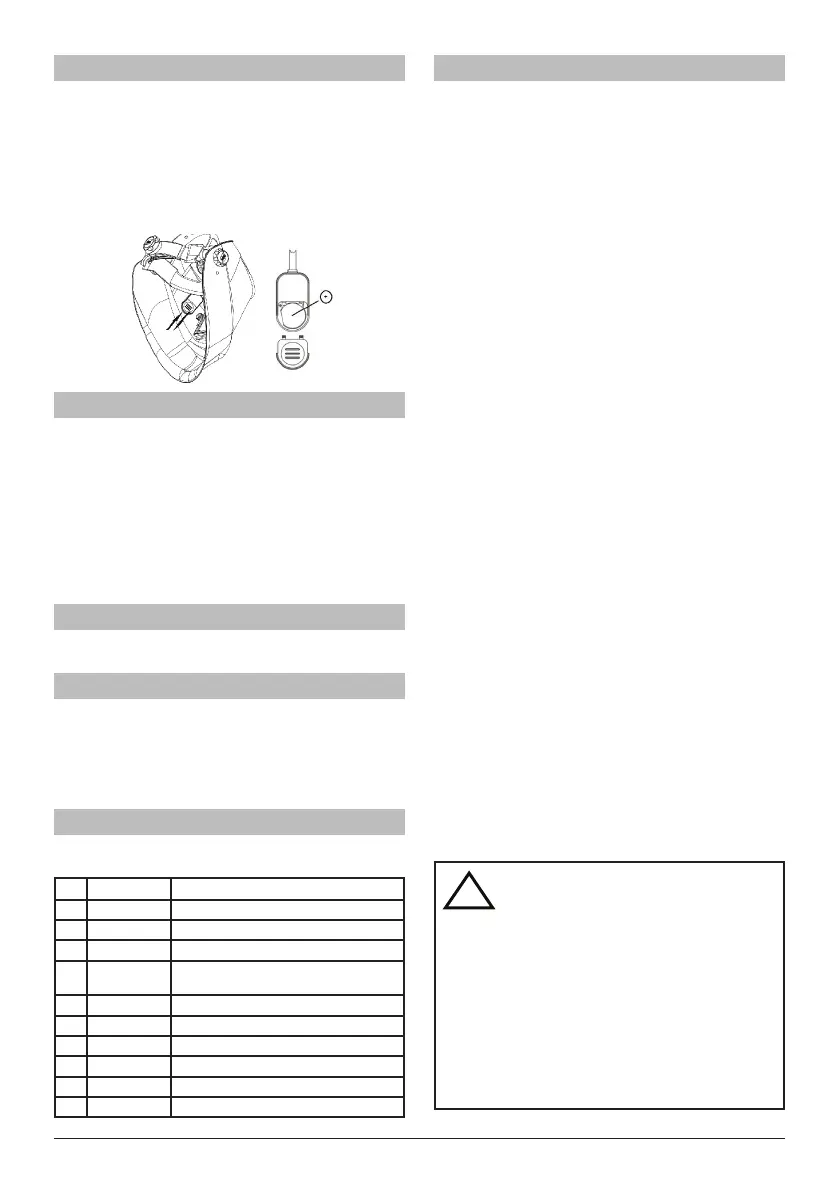

Como substituir a bateria (para a
Versão de Bateria Substituível Só)
Quando o CONDUZIDO (pos. 5) em voltas de ADF verme-
lhas, a bateria precisa de substituição. Siga instruções em
baixo. De outra maneira, ADF não trabalhará correto e pode
causar o dano ao operador.
• Retire a cobertura de bateria do caso de bateria (pos .1)
• Tire a bateria e ajuste uma nova bateria dentro do caso
de bateria. Observe: '+' está no topo. (pos. 2)
• Reúna a cobertura de bateria para o caso de bateria.
Antes de usar o ltro:
Recomendamos os seguintes ajustes a serem feitos:
• Rode o botão de sensibilidade até à posição máxima e
no sentido de rotação dos ponteiros do relógio (pos. 2).
Dependendo da iluminação ambiente o ltro mudará
para o estado de escurecido ou cintilará (se a iluminação
ambiente for muito baixa, o ltro pode não mudar para
escuro).
• Rode para trás o botão de sensibilidade (pos. 2) até o
ltro mudar para o estado de claro.
• O ltro está agora regulado para a sua óptima sensibilida-
de (De acordo com as condições de luz ambiente).
Gama de utilização para a SAVAGE A40
Todas as aplicações de arco de soldadura com excepção de
TIG<5A. Escurecimento disponível - 9-13 (pos.1).
Regulando o retardamentov
O tempo de aclaramento pode ser ajustado manualmente
rodando o botão de retardamento (pos. 3) entre o aclara-
mento rápido (0.1 seg) rodar completamente no sentido
contrário aos ponteiros do relógio, e um aclaramento lento
(1.0 seg) rodar completamente no sentido dos ponteiros do
relógio.
Peças sobressalentes SAVAGE A40
Items sem uma referência não estão disponíveis como
sobressalentes.
Nº Nº da peça Descrição
1 0700000480 SAVAGE A40 9-13 preto
1 0700000481 SAVAGE A40 9-13 amarelo
1 0700000490* SAVAGE A40 9-13 Bateria Substituível Preta
1 0700000491*
SAVAGE A40 9-13 Bateria Substituível
Amarela
2 0700000483 ESAB engrenagem de cabeça
3 0700000414 Faixa do suor para a tecnologia do guerreiro
4 0700000010 Lente da tampa dianteira
5 0700000482 Dentro da tampa da lente
6 0700000418 SAVAGE A40 ADF berço ESAB ADF 9-13
7 0700000419 Guerreiro Tech retentor lente com parafusos
*Not Disponível em todas as regiões.
Teste do ltro:
Antes de usar o capacete de soldadura, o ltro de auto escu-
recimento (ADF) e o capacete necessitam de ser testados de
acordo com o seguinte procedimento:
1. Verique que a lente de protecção exterior está limpa
e que se pode vêr através dela.
2. Assegure-se de que os sensores não estão cobertos e
de que estão limpos.
Uma vez executados estes testes, você pode agora testar
o ADF.
Rode o botão exterior de escurecimento para a posição de
máximo escurecimento (escurecimento 13) e o de sensibili-
dade para o máximo (rodando no sentido dos ponteiros do
relógio). Agora aponte o sensor para uma fonte de luz como
por exemplo uma luz de tecto. O ADF deve agora escurecer
para o estado de escuro (por favor note que se o ADF está
numa zona escura longe da luz pode precisar de ser deixado
na presença de luz forte durante 20 minutos para absorver
potência. Se passados 20 minutos o ADF não reagir ,então
existe um problema com o sensor).
Quando o ltro estiver no estado de escurecido você pode
experimentar se a variação do escurecimento funciona
correctamente, simplesmente rodando o botão de escure-
cimento no sentido contrários aos ponteiros do relógio. O
escurecimento deverá ser mais claro . Se o escurecimento
não aparece para alteração , então há problema com a
variação do escurecimento.
Para testar a função de retardamento regule o botão para
o máximo . Agora mova o sensor do ltro para fora da
fonte de luz e ele deverá levar 1 segundo para retornar à
situação de claro ; agora altere a regulação de retardamento
para o mínimo e repita o processo. O tempo para retornar
a claro deverá ser de 0,1 segundos . Se o ADF não reagir
desta forma, então existe um problema com a função de
retardamento.
Teste de sensibilidade. Regule a sensibilidade para o mínimo
e aponte agora o ADF para a luz usada no leste das outras
funções (se o ltro mudar para o estado de escuro, mova-se
para fora até que o ltro retorne ao estado de claro). rode
lentamente a sensibilidade no sentido dos ponteiros do
relógio até que o ltro mude para o estado de escuro (se ele
não mudar, mude-se para perto da luz até que ele reaja).
Se o ADF não reagir, então existe um problema com os
sensores de luz.
Se alguma das funções falhar durante os testes ou durante
a utilização, por favor não use o ADF e contacte o seu
distribuidor local.
ALERTA
Os ltros de auto-escurecimento fornecido,
com os capacetes SAVAGE A40 não são à
prova de água e não trabalharão correcta-
mente se entrarem em contacto com a água.
Os capacetes e os ltros resistem apenas a
uma quantidade de calor. Por favor não os
coloque perto de chamas ou áreas de traba-
lho quentes, etc.
A temperatura de operação do ltro elec-
trónico é de menos 10º a 65º C.
Materiais que tenham estado em contacto
com a pele podem causar reacções alérgicas
em pessoas com pele sensível.
