2

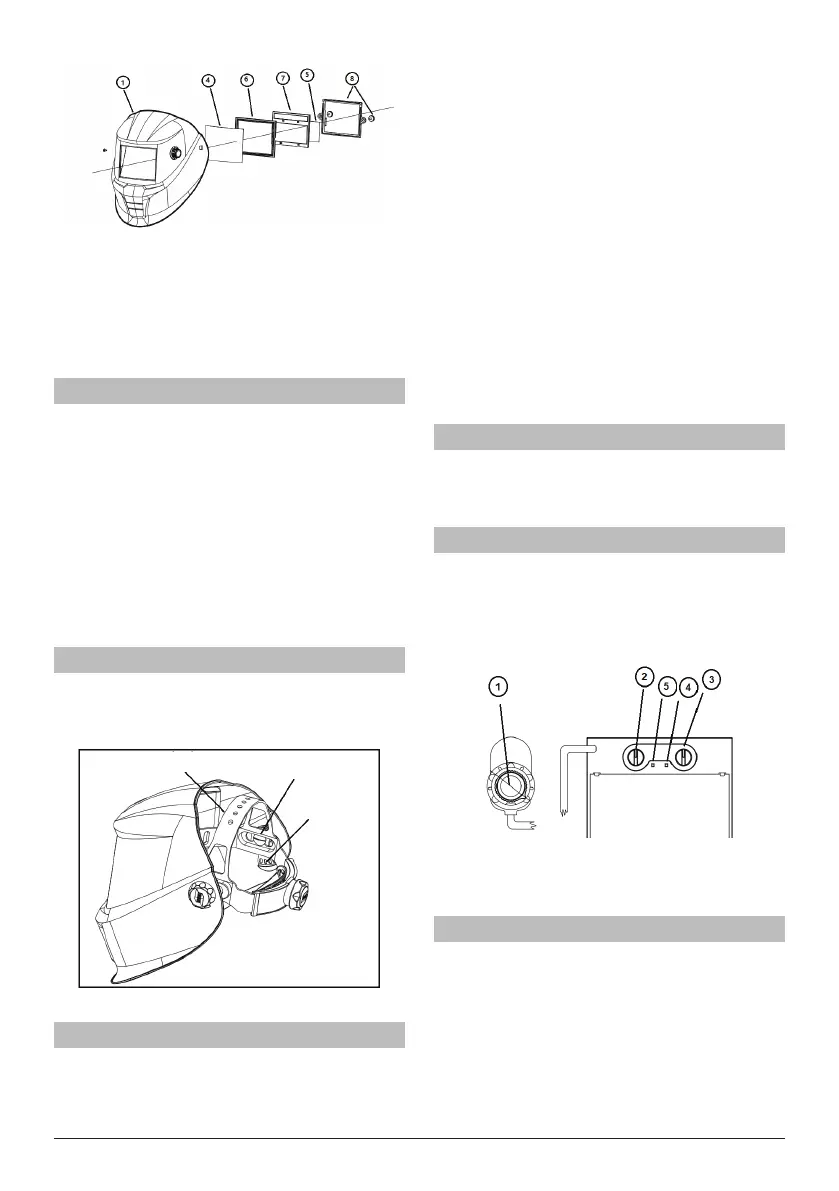

Figura 2
Inserir e remover uma nova lente de protecção:
Para inserir uma lente de protecção externa o ltro deve ser
removido desaparafusando os dois parafusos de xação de
dentro do capacete. A lente velha pode agora ser removida
e inserida a nova lente seguida do lme no, ADF, lente de
protecção interior e então o quadro d retenção ADF. Final-
mente aperte os dois paralusos (ver gura 2).
Campo de Aplicação
Os capacetes de soldadura SAVAGE A40 podem ser usados
nas seguintes aplicações:
• Eléctrodos Revestidos
• MIG
• Mag
• TIG (>=5A)
Não são aconselháveis para usar com sistemas Laser e apli-
cações em oxi-corte (soldadura oxi-acetilénica). O ltro de
soldadura não deve ser usado senão para soldadura e não
devem ser nunca usados como óculos de sol para conduzir
porque podem levar a uma incorecta identicaçãop das
cores das luzes dos semáforos.
Os ltros de soldadura operam bem sob iluminação extre-
mamente baixa e luz do sol muito forte.
Operação
Ajuste do supote de cabeça:
Os capacetes de soldadura SAVAGE A40 são equipados com
um suporte confortável de cabeça que pode ser ajustado de
três maneiras diferentes:
Empurrar e mover 'altura da cabeça'
Ajuste longitudinal
Ajuste de rake
Push e turn
'tamanho da cabeça'
Figura 3
Manutenção e Assistência
Os capacetes de soldadura SAVAGE A40 não devem levar
pancadas. Não coloque objectos pesados ou ferramentas
(martelos, etc ...) em cima ou dentro do capacete para não
danicar o ltro electro-óptico.
Assegure-se sempre de que o capacete está equipado com
lentes internas e externas (em frenta ao ltro por fora, e
atrás do ltro por dentro. Estas lentas de protecção devem
ser mudadas quando danicadas (ver no dorso). Elas são
consumiveis e devem ser testadas e mudadas regularmente.
O ltro deve ser limpo quando se mudam as lentes de
protecção.
Isto pode ser feito por qualquer das seguintes maneiras:
• Limpe a superfície com um pano limpo e seco.
• Limpe com um pano macio embebido em álcool puro.
• Limpe com um desinfectante comercial.
• Se usado de forma correcta o nitro não requer mais
nenhuma manutenção durante o seu tempo de vida.
Se tiver de mudar o ltro de auto-escurecimento no
capacete de soldadura SAVAGE A40 use exclusivamente
produtos certicados. (Marcação DIN-CE). Recomendamos o
uso de ltros de soldadura ESAB em todos os capacetes de
soldadura SAVAGE A40.
O ltro não contém produtos especiais ou tóxicos e pode
ser descartado da mesma maneira que outros dispositivos
electrónicos.
Realização
Para permitir a actuação do ltro, ambos sensores da frente
do ltro devem permanecer descobertos. O ltro então
muda para escuro quando se escorva o arco e para claro
quando este se extingue
Como regular o escurecimento
Na SAVAGE A40 regule o escurecimento rodando o botão na
parte de fora do capacete (pos. 1).
A posição mais aconselhável pode ser encontrada no qua-
dro nesta brochura ou escolhida usando a sua experiência.
Esta regulação pode também ser feita manualmente duran-
te o processo de soldadura.
Figura 4
Rodando no sentido dos ponteiros do relógio = mais escuro
Rodando no sentido interno dos ponteiros do relógio =
mais claro
Comutação modo grind/modo de
soldagem
No SAVAGE A40 troque o modo de soldagem e moagem
pressionando o botão no botão de sombra fora do capacete.
No modo de soldagem, pressionando o botão e segure por
2 segundos. O modo será alterado de soldagem para moer.
A luz verde do grind piscará (pos. 4)
No modo grind, pressionando o botão e segure por 2
segundos. O modo será alterado de grind para soldagem. A
luz verde do grind parará de piscar (pos. 4)
