eSolutions eProWallbox - Trefaset Installation

29
Installationsmanual
3.7.2 Trefaset installation
Itilfældeaftrefasetinstallationskaldufølgenedenståendetrin:
• Fjern beskyttelseshætten på strømforsyningskablernes indgangspunkt,
ogindsætdenØ25mmbølgedekappe.
• Spændbokskabelkappeforbindelsen.

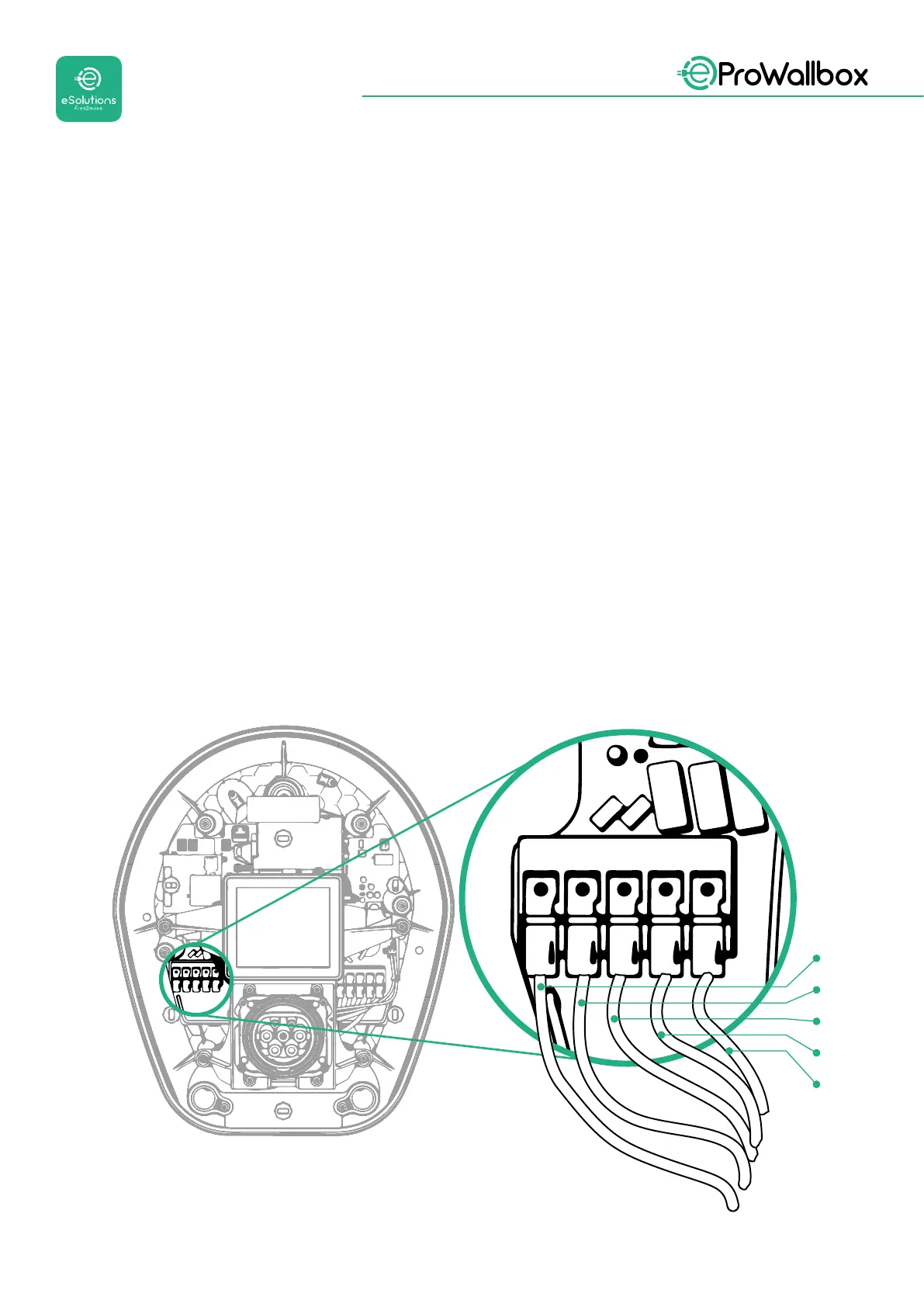

• IndsætstrømforsyningskabletogtilsluttilCN1-strømforsyningsterminalblokken:
• JordkabeltilPE
• Neutralt kabel til N
• Fasekabler til T, S, R
Sørgfor,atheledenasolerededelafhvertkabelersatheltindihverterminal.
BEMÆRK
Det er muligt at udskifte de 2 bokskabelkappeforbindelser med Ø25 mm
kabelforskruninger(ikkeleveretafproducenten).
T
SR
(CN1)
N
PE
L3
L2
L1
N
PE
