28
Instalační příručka
3.7.1 Jednofázová instalace
V případě jednofázové instalace postupujte podle níže uvedených kroků:
• Odstraňte ochrannou krytku vstupu pro napájecí kabely a vložte
vrapovanou chráničku Ø 25 mm.
• Utáhněte kabelovou vývodku.

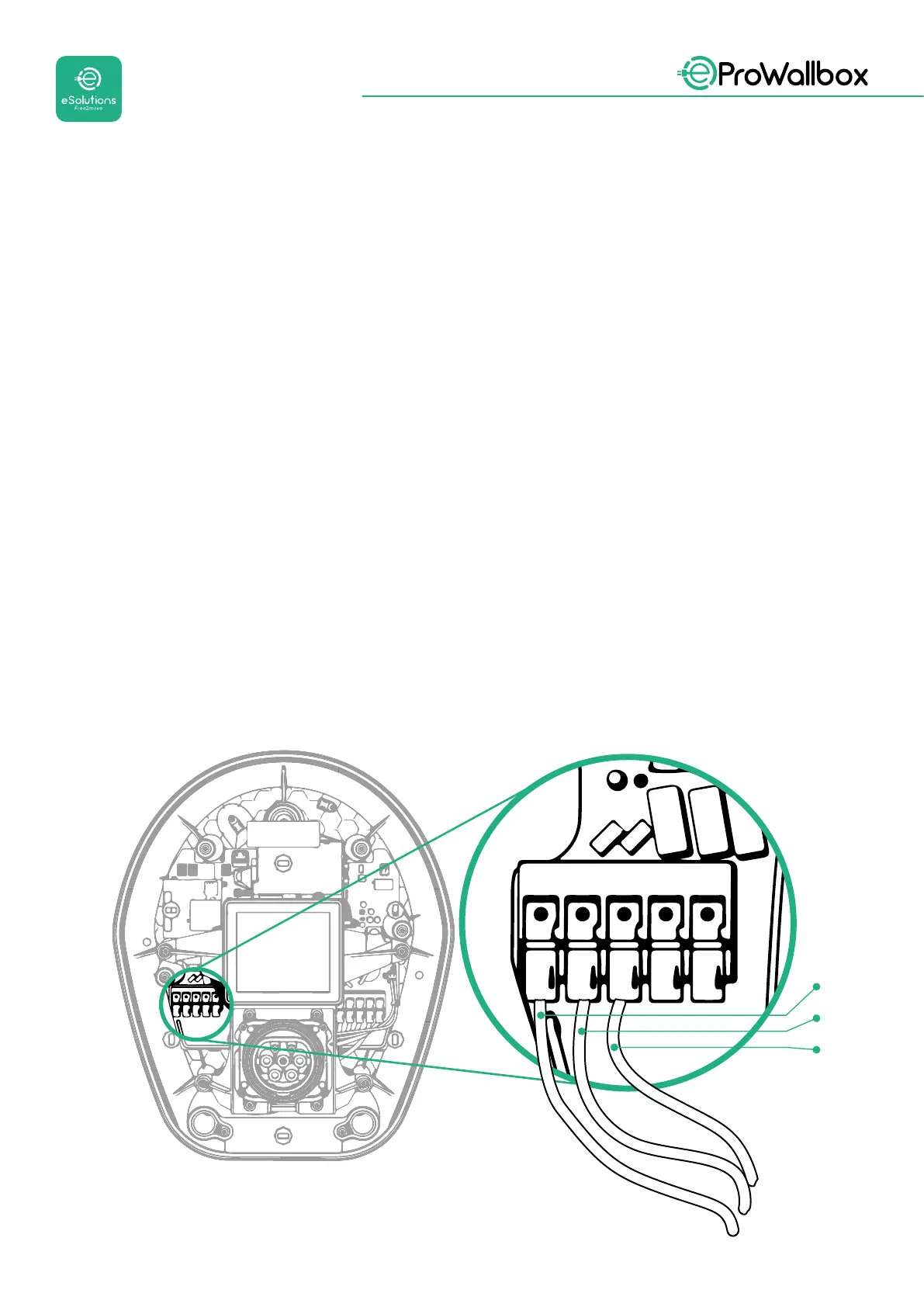

• Vložte napájecí kabel a připojte jej ke svorkovnici napájení CN1:
• Uzemňovací vodič do PE
• Nulový vodič do N
• Fázový vodič do T
Ujistěte se, že celá odizolovaná část každého vodiče je zcela zasunuta do každé
svorky.
POZNÁMKA
Je možné nahradit 2 kabelové vývodky kabelovou průchodkou Ø 25 mm (nedodává
výrobce).
T
SR
N
PE
L
N
