28
Asennusohje
3.7.1 Yksivaiheasennus
Noudata yksivaiheasennuksessa alla olevia vaiheita:
• Irrota virransyöttökaapeleiden tulon suojatulppa ja aseta
Ø 25 mm:n uurrepintainen vaippa paikoilleen.
• Kiristä kaapelivaipan kiertoliitin.

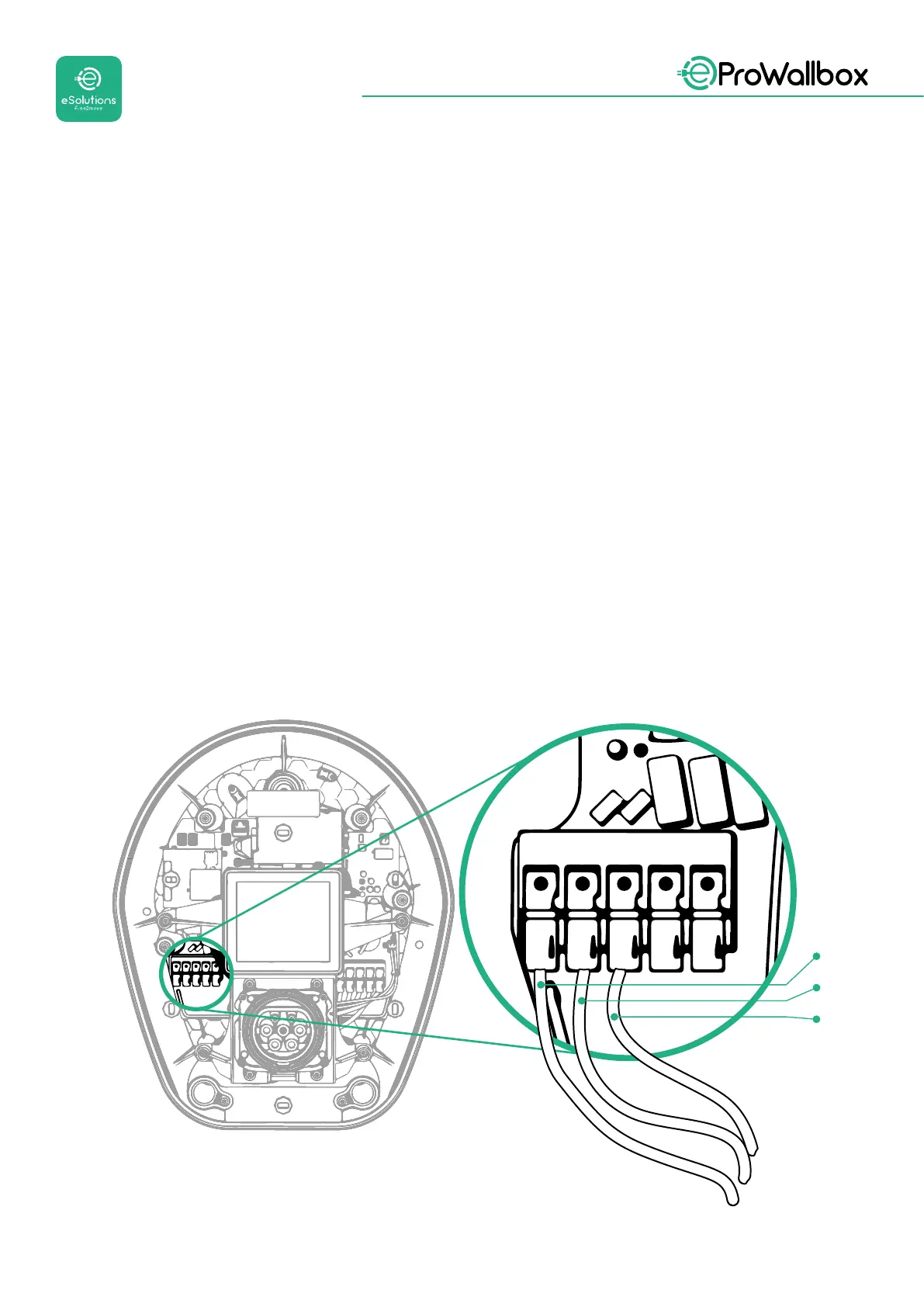

• Asenna virransyöttökaapeli ja liitä virransyöttöliitinlohkoon CN1:
• Maakaapeli - PE
• Nollakaapeli - N
• Vaihekaapeli - T
Varmista, että kunkin kaapelin kuorittu osio on kokonaan kunkin liitännän sisällä.
HUOMIO
Kaksi kaapelivaipan kiertoliitintä voidaan korvata Ø25 mm:n kaapelitiivisteellä (ei
valmistajan toimittama).
T
SR
N
PE
L
N
