Εγχειρίδιο εγκατάστασης
3.7.1 Μονοφασική εγκατάσταση
Στην περίπτωση μονοφασικής εγκατάστασης, ακολουθήστε τα παρακάτω
βήματα:
• Αφαιρέστε το προστατευτικό κάλυμμα εισόδου των καλωδίων
τροφοδοσίας και τοποθετήστε τον σωλήνα σπιράλ Ø 25 mm.
• Σφίξτε την ένωση κουτιού-περιβλήματος καλωδίου.

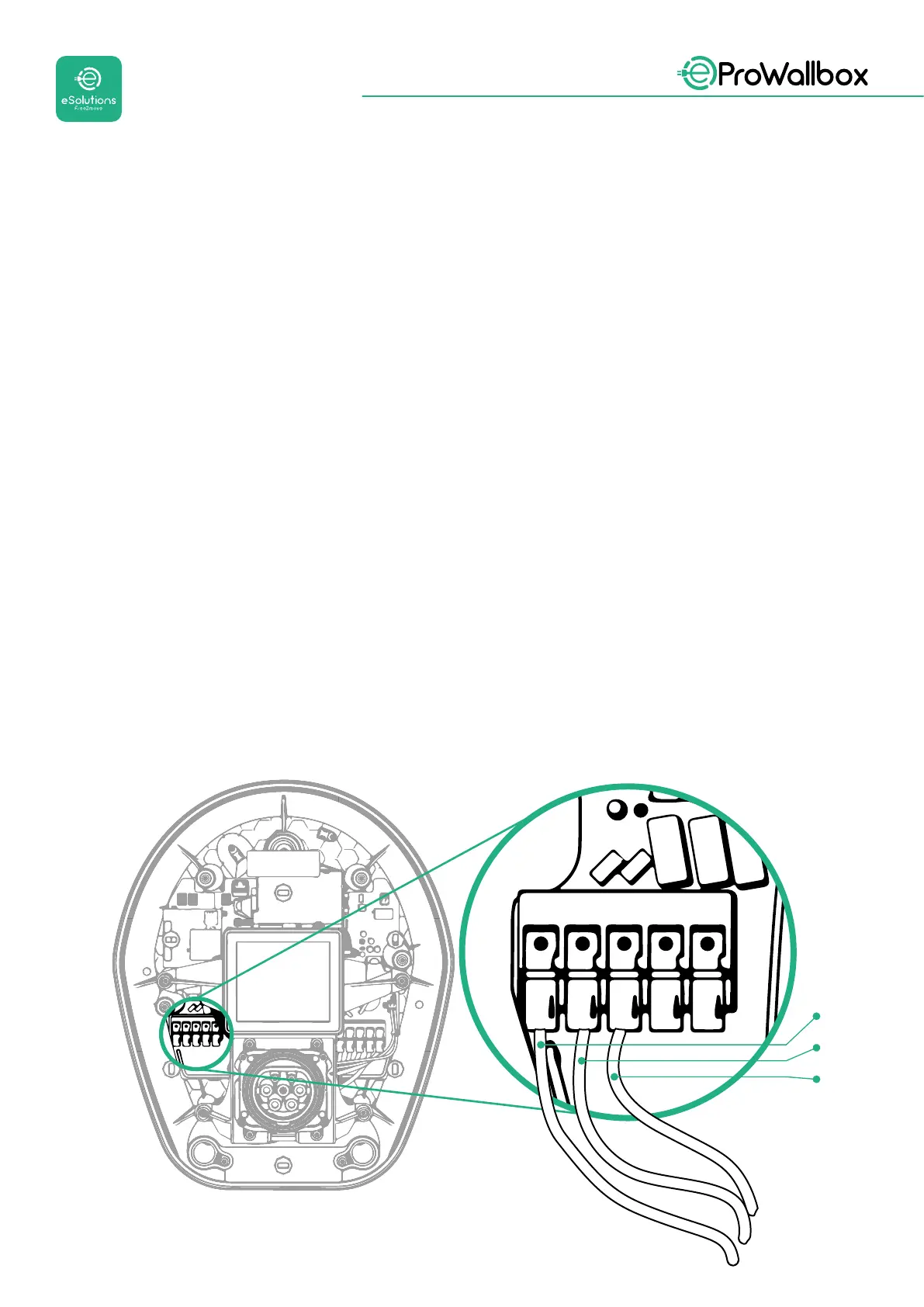

• Εισαγάγετε το καλώδιο τροφοδοσίας και συνδέστε το στο μπλοκ
ακροδεκτών τροφοδοσίας CN1:
• Καλώδιο γείωσης σε PE
• Ουδέτερο καλώδιο προς Ν
• Καλώδιο φάσης προς Τ
Βεβαιωθείτε ότι ολόκληρο το απογυμνωμένο τμήμα κάθε καλωδίου έχει εισαχθεί
πλήρως σε κάθε ακροδέκτη.
ΣΗΜΕΙΩΣΗ
Είναι δυνατή η αντικατάσταση των 2 συνδέσμων θήκης κουτιού-καλωδίου με
στυπιοθλίπτη καλωδίου Ø 25 mm (δεν παρέχεται από τον Κατασκευαστή).
T
SR
N
PE
L
N
