Manual de instalación

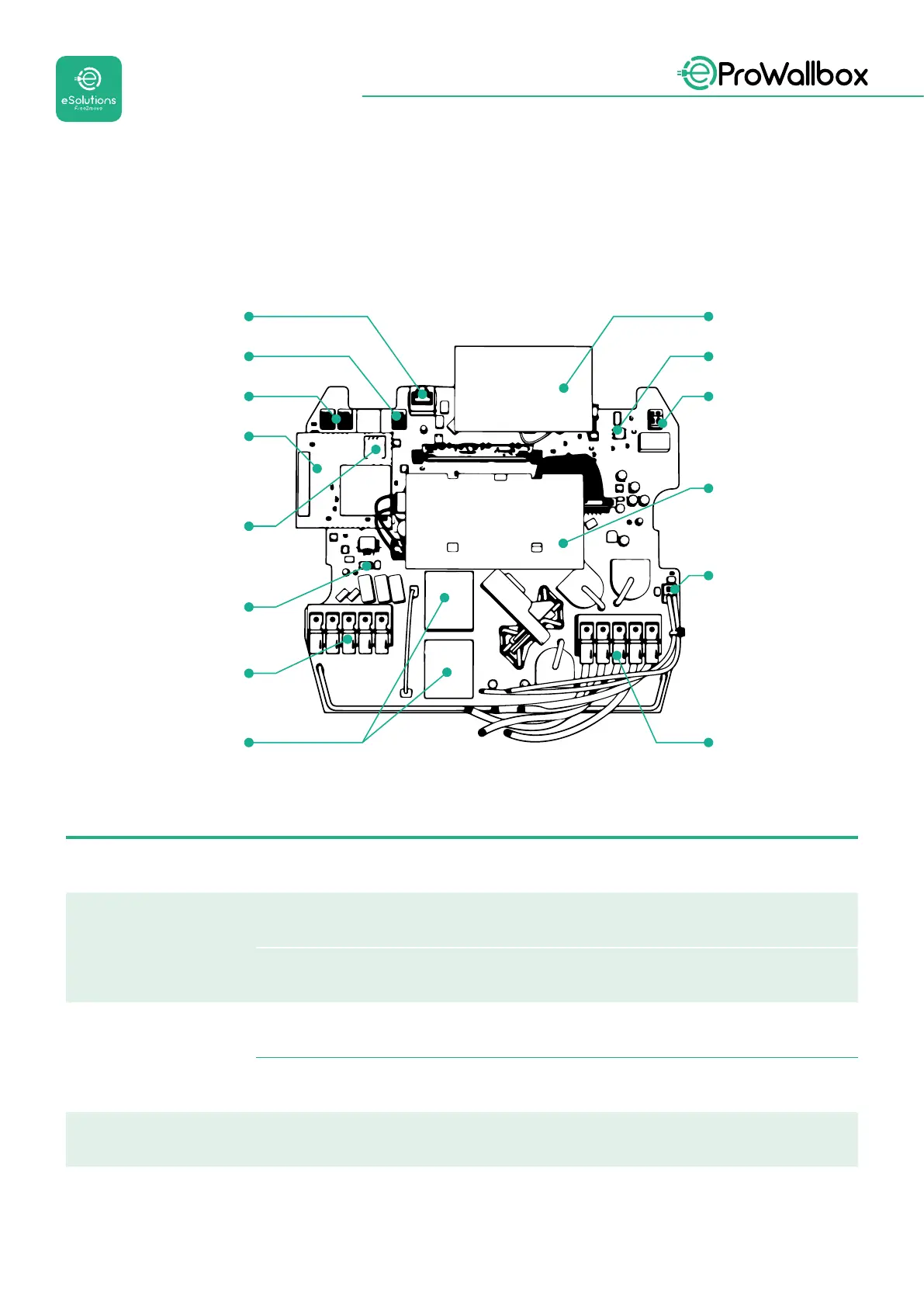

2.6 Descripción de los puertos
LatablasiguienteresumelospuertosqueseencuentraneneleProWallbox:
RFID reader
(SW1) Rotary
Switch
(CN3) Shunt Trip
ISO15118
PP/CP
Power output cableRelays
(CN1) Power input Cable
(SW2) DIP Switch
SIM Card
4GLTE, WI-FI,
BLE Board
(CN9-CN10)
RS485 x1 DC
ETH 1x
(CN12) RS485 x1 DPM
Tipo Puerto Código del
puerto
Alcance N
Entrada Cablesdealimentación
CN1
Terminalesparacablesdealimen-
tación
1x
Comunicación
RS485 CC
CN9
CN10
RS485 Modbus para comunica-
ciónencadenamargarita
2x
RS485 DPM
CN12
RS485 Modbus para comunica-
ciónconcontadorexterno
1x
Conguración
Interruptor giratorio
SW1
Ajustedellímitedeseguridadde
potencia
1x
Interruptor DIP
SW2
Conguraciónparaconexiónala
redIT
1x
Seguridad
Contacto de disparo en
derivación
CN3
Contacto libre NA para desblo-
queo magnetotérmico
1x
