eSolutions eProWallbox - Ühefaasiline Paigaldus

28
Paigaldusjuhend
3.7.1 Ühefaasiline paigaldus

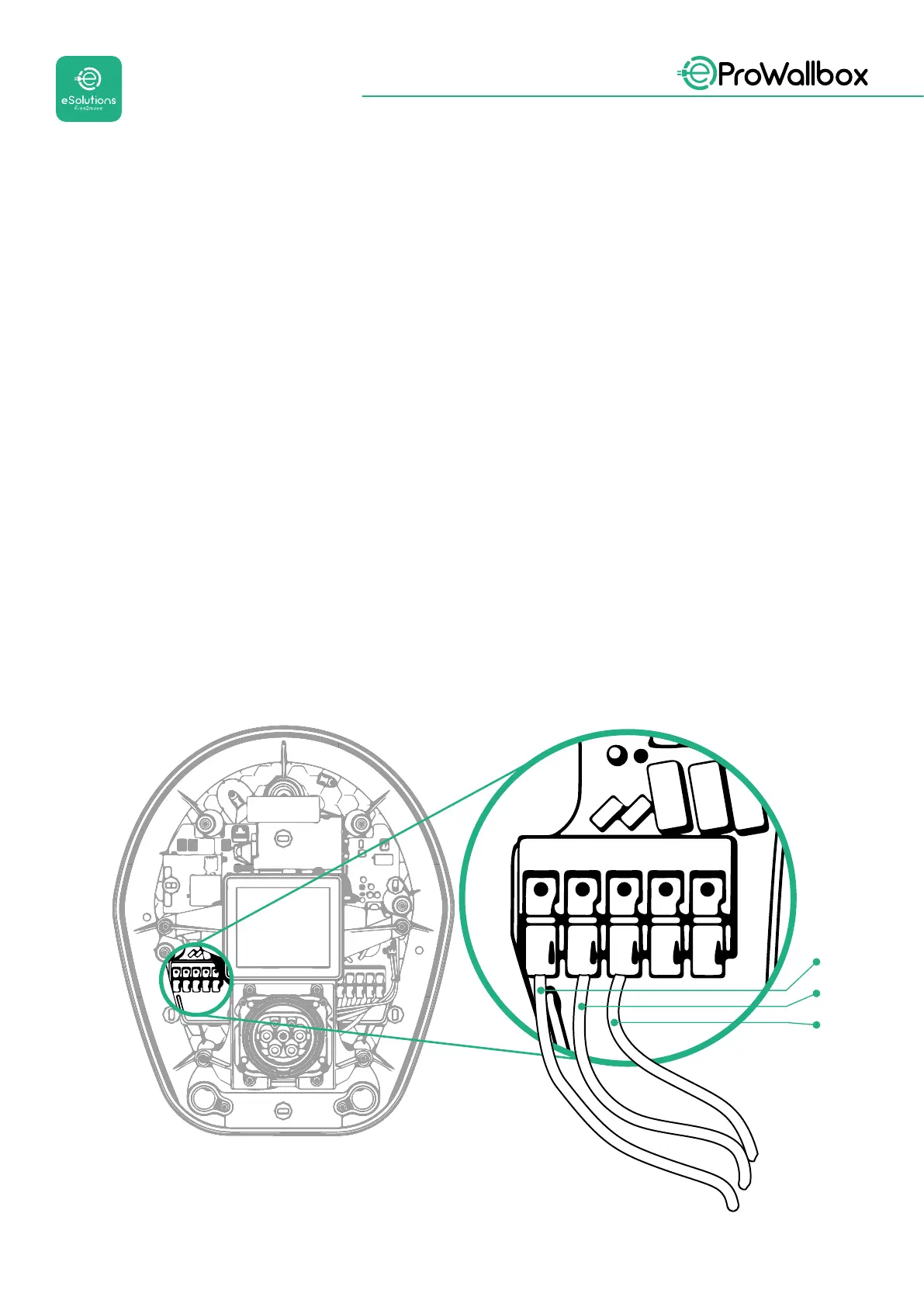

Ühefaasilise paigalduse korral tehke alljärgnevad toimingud.
• Eemaldage toitekaablite sissepääsuavalt kaitsekork ja sisestage
Ø25mmproleeritudmantel.
• Pingutage karbi-kaabli mantli ühendust.
• Sisestage toitekaabel ja ühendage CN1 toiteallika klemmiplokiga:
• maanduskaabel PE-ga
• neutraalne kaabel N-iga
• faasikaabel T-ga
Veenduge, et iga kaabli kogu kooritud osa on üleni igasse terminali sisestatud.
MÄRKUS
On võimalik asendada 2 karbi-kaabli mantli ühendust Ø 25 mm läbiviiktihendiga
(ei ole tootja poolt pakutav).
T
SR
(CN1)
N
PE
L
N
PE
