Manual de instalación
3.7.2 Instalación trifásica
Encasodeinstalacióntrifásica,sigalospasosqueseindicanacontinuación:
• Quite la tapa de protección del punto de entrada de los cables de
alimentacióneintroduzcalafundaonduladadeØ25mm.
• Apriete el empalme entre la caja y la funda del cable.

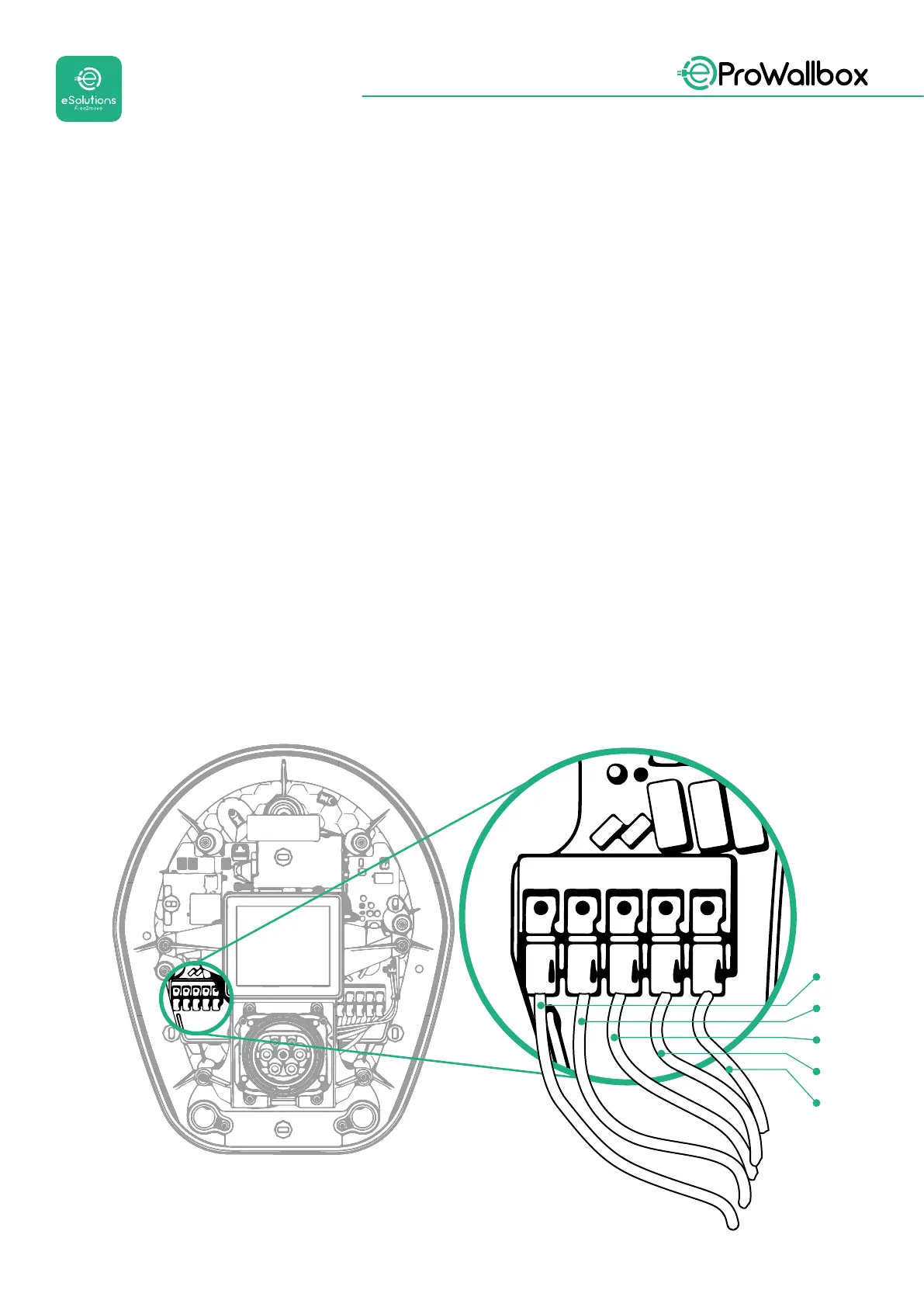

• Introduzcaelcabledealimentaciónyconécteloalaregletadealimentación
CN1:
• Cable de tierra a PE
• Cable neutro a N
• CablesdefaseaT,S,R
Compruebe que toda la sección pelada de cada cable esté completamente
insertada en cada terminal.
NOTA
Sepuedensustituirlos2empalmescaja-cableporprensaestopasdeØ25mm(no
suministradosporelFabricante).
T
SR
(CN1)
N
PE
L3
L2
L1
N
PE
