Ръководство за монтаж
3.7.2 Трифазна инсталация
В случай на трифазна инсталация следвайте стъпките по-долу:
• Отстранете защитната капачка на входната точка на захранващите
кабели и поставете гофрираната обвивка Ø 25 mm.
• Затегнете съединението между кутията и обвивката на кабела.

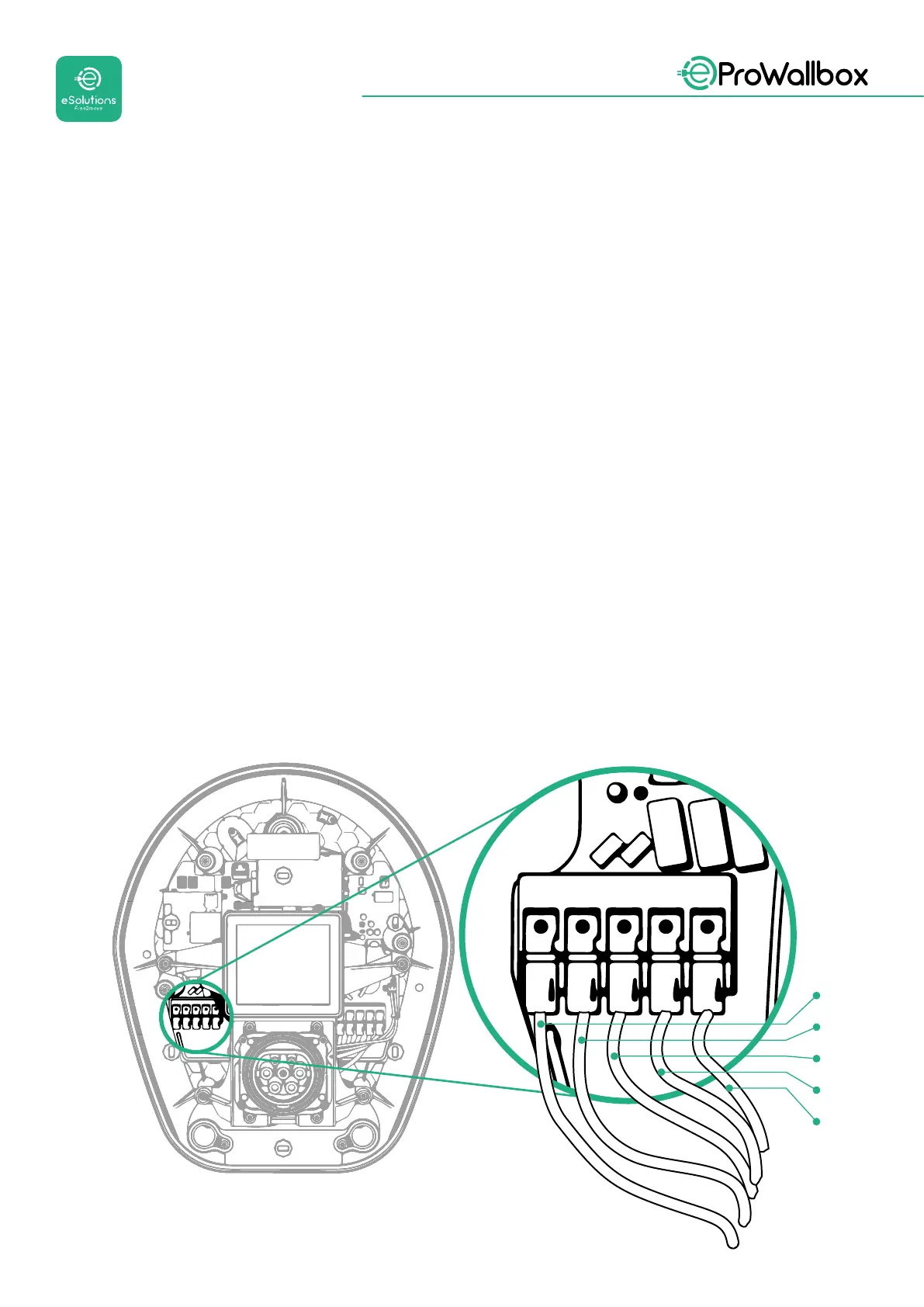

• Поставете захранващия кабел и го свържете към клемния блок за
захранване CN1:
• Заземителен кабел към PE
• Неутрален кабел към N
• Фазови кабели към T, S, R
Уверете се, че целият оголен участък на всеки кабел е напълно вкаран във
всяка клема.
ЗАБЕЛЕЖКА
Възможно е да се заменят 2-те връзки между кутията и обвивката на кабела
с кабелни уплътнители Ø25mm (не се предоставят от производителя).
T
SR
N
PE
L3
L2
L1
N
