Asennusohje
3.7.2 Kolmivaiheasennus

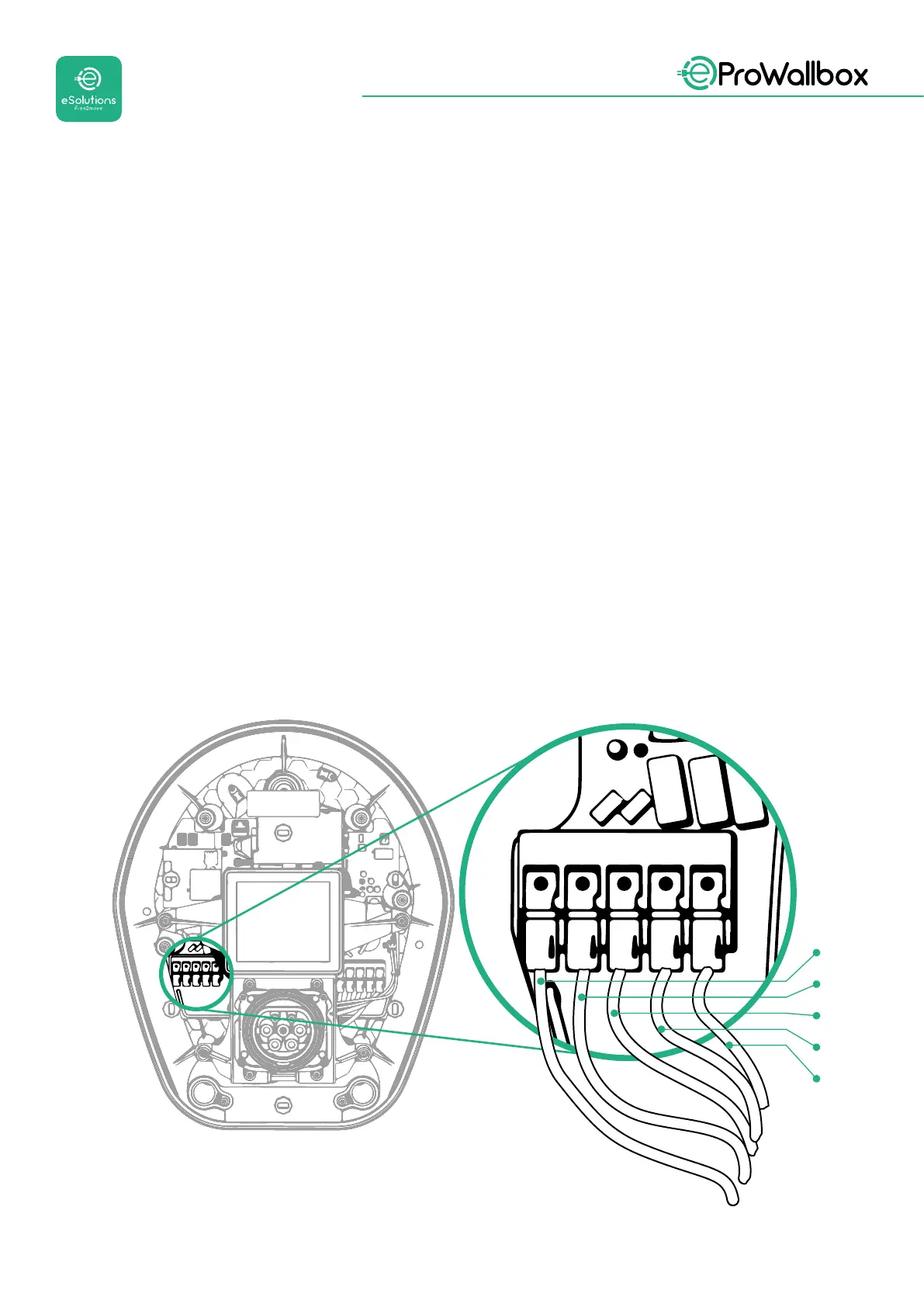

Noudata kolmivaiheasennuksessa alla olevia vaiheita:
• Irrota virransyöttökaapeleiden tulokohdan suojatulppa ja aseta Ø 25 mm:n
uurrepintainen vaippa paikoilleen.
• Kiristä kaapelivaipan kiertoliitin.
• Asenna virransyöttökaapeli ja liitä virransyöttöliitinlohkoon CN1:
• Maakaapeli - PE
• Nollakaapeli - N
• Vaihekaapelit - T, S, R
Varmista, että kunkin kaapelin kuorittu osio on kokonaan kunkin liitännän sisällä.
HUOMIO
Kaksi kaapelivaipan kiertoliitintä voidaan korvata Ø25 mm:n kaapelitiivisteillä (ei
valmistajan toimittama).
T
SR
N
PE
L3
L2
L1
N
