Asennusohje
3.8 Viestintäkaapelin liitäntä
eProWallbox-laitteessa on 2 x RS485-portti Modbus-viestintään.
Modbus RS485 on käytössä viestinnässä lisävarusteiden kanssa, esimerkiksi
sertioidunenergiamittarin,MID-laskurin, kanssa ja dynaamisen tehonhallinnan
tehomit tarin (DPM)kanssa,taiviestinnässäulkoistenenergianhallintajärjestelmien
(EMS) kanssa.
HUOMIO
Katso asennus- ja kongurointitiedot lisävarusteoppaasta ja muita lisätietoja
MODBUS-dokumentaatiosta.
Lisäksi Modbus RS485 -porttia voidaan käyttää Isäntä/orja-toiminnon
kongurointiin(katsoasiaakäsitteleväkappale5.1).
On välttämätöntä käyttää Modbus-viestintäkaapeleita, joiden ominaisuudet ovat
seuraavat:
• Modbus RS485 kierretty STP 2x2 AWG24 tai S/FTP kat.7, joka soveltuu 400
V:n voimavirta-asennukseen
• Johtimen koko: 0,5 mm²

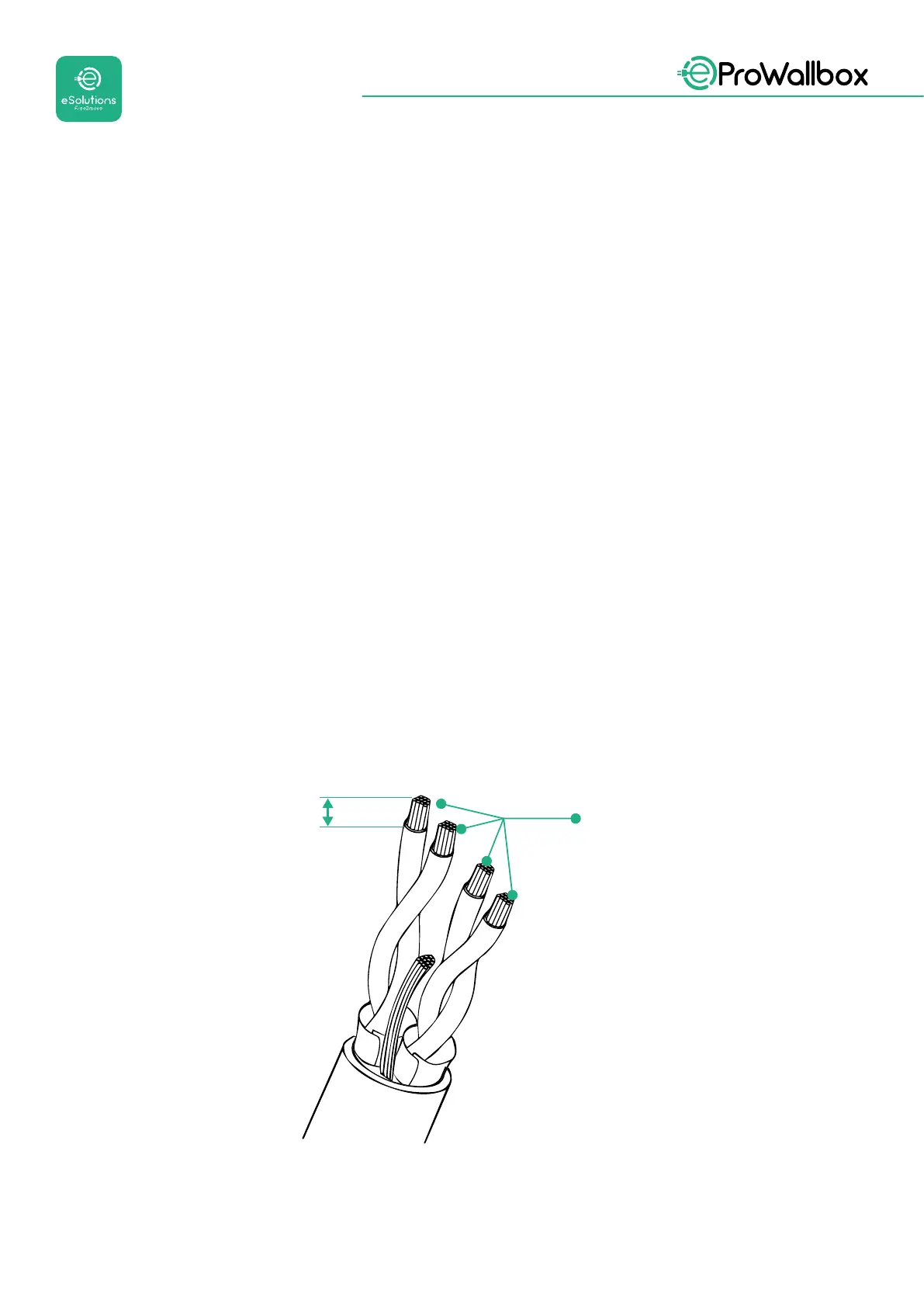

• Kuorintapituus: 10 mm
• Suositeltu maksimipituus: 150 m
0.5 mm2
≈10 mm
