Asennusohje
• CN12: portti lisävarusteasennukseen (katso asiaankuuluva lisävarusteopas)

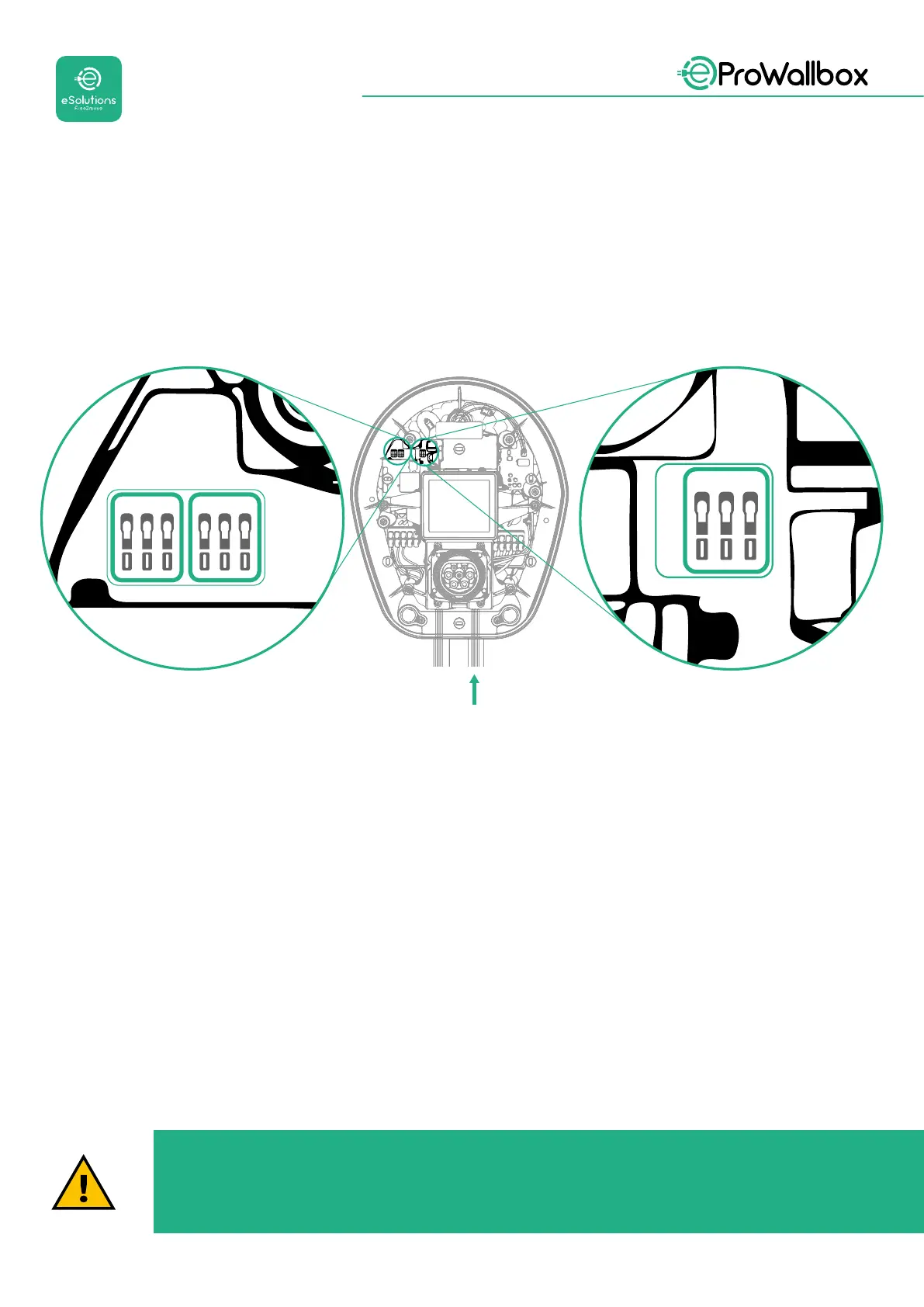

• CN9/CN10-portit:
• Isäntä/orja-asennus (katso kappale 5.1)
• taiEMS-konguraatio(katsoasiaankuuluvaModbus-opas)
(CN9 - CN10)
CN9 CN10
GND
+
-
GND
+
-
GND
+
-
(CN12)
CN12
Viestintäkaapeleiden liitäntä:
• Irrota suojatulppa viestintäkaapeleiden tulokohdasta ja aseta
uurrepintainen vaippa (Ø 25 mm) paikoilleen.
• Kiristä kaapelivaipan kiertoliitin.
• Asenna viestintäkaapeli vetämällä se pituuteen, jossa kaapeli yltää
viestintäporttiin ja jää hieman löysäksi.
• Uusimman tekniikan tason mukaisessa asennuksessa viestintäkaapeleiden
on kuljettava eProWallbox-laitteen sisällä olevan tähän tarkoitetun
metallikanavan läpi.
• Liitä viestintäkaapeli vastaavaan porttiin (tarkista lisävarusteiden
asennuksen tai Modbusin lisätiedot niitä käsittelevästä luvusta tai
ohjekirjoista).
• Toista menettely jokaisen viestintäkaapelin osalta, jonka aiot asentaa.
VAROITUS
Käyttämättömät reiät on suljettava mukana olevilla suojatulpilla IP-
luokituksen takaamiseksi.
