Manuale di installazione

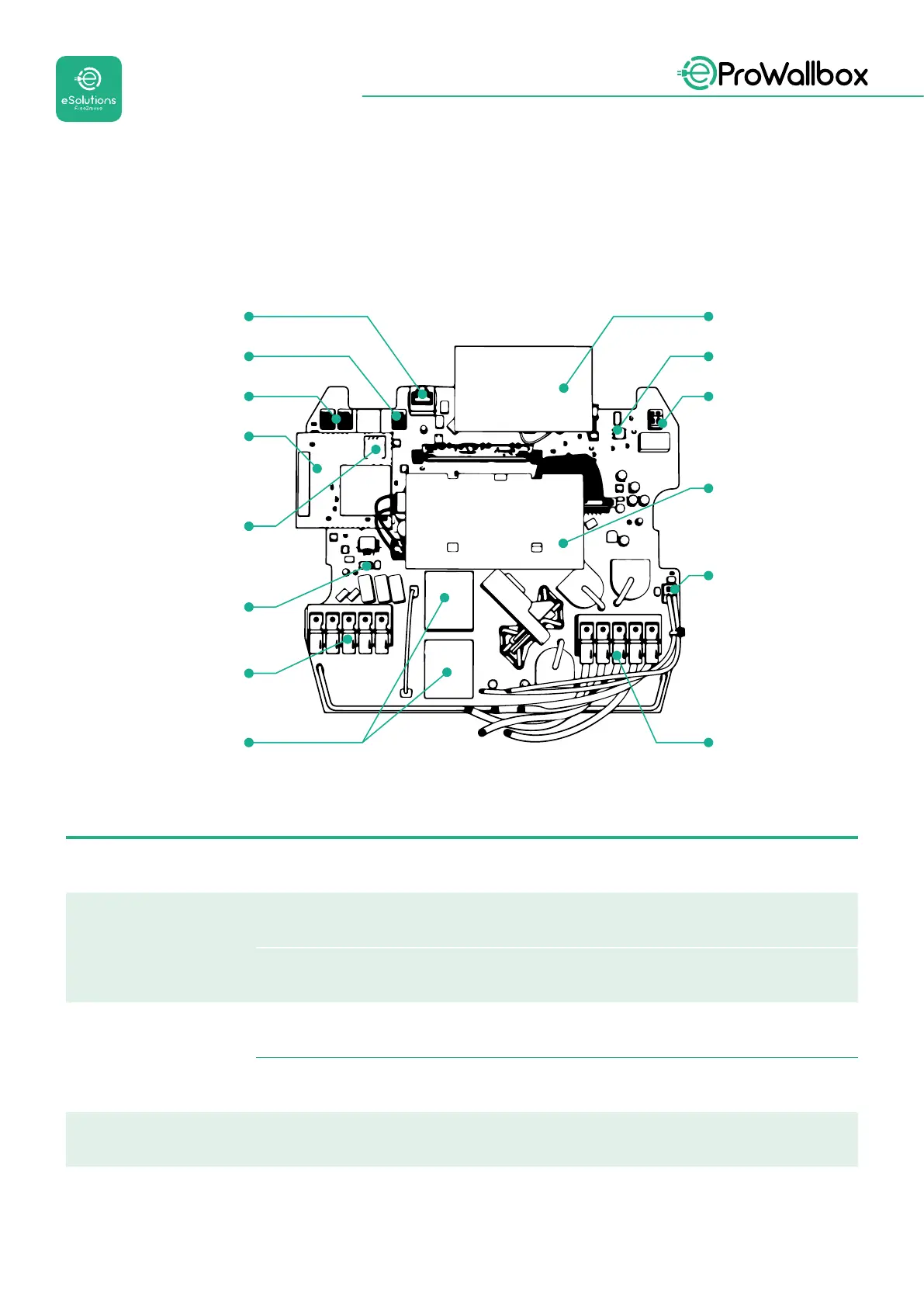

2.6 Descrizione delle porte
La seguente tabella riassume le porte disponibili su eProWallbox:
RFID reader
(SW1) Rotary
Switch
(CN3) Shunt Trip
ISO15118
PP/CP
Power output cableRelays
(CN1) Power input Cable
(SW2) DIP Switch
SIM Card
4GLTE, WI-FI,
BLE Board
(CN9-CN10)
RS485 x1 DC
ETH 1x
(CN12) RS485 x1 DPM
Tipo Porta Codice
porta
Scopo N
Ingresso Cavi di alimentazione CN1 Morsetti per cavi di alimentazione 1
Comunicazione
RS485 DC
CN9
CN10
RS485 Modbus per la comunica-
zione in serie
2
RS485 DPM CN12
RS485 Modbus per la comunica-
zione con il contatore esterno
1
Congurazione
Interruttore rotativo SW1
Impostazione del limite di sicurez-
za della potenza
1
Interruttore DIP SW2
Impostazione per il collegamento
alla rete IT
1
Sicurezza
Contatto sganciatore a
lancio di corrente
CN3
Contatto libero NO per sblocco
MCB
1
