Ръководство за монтаж

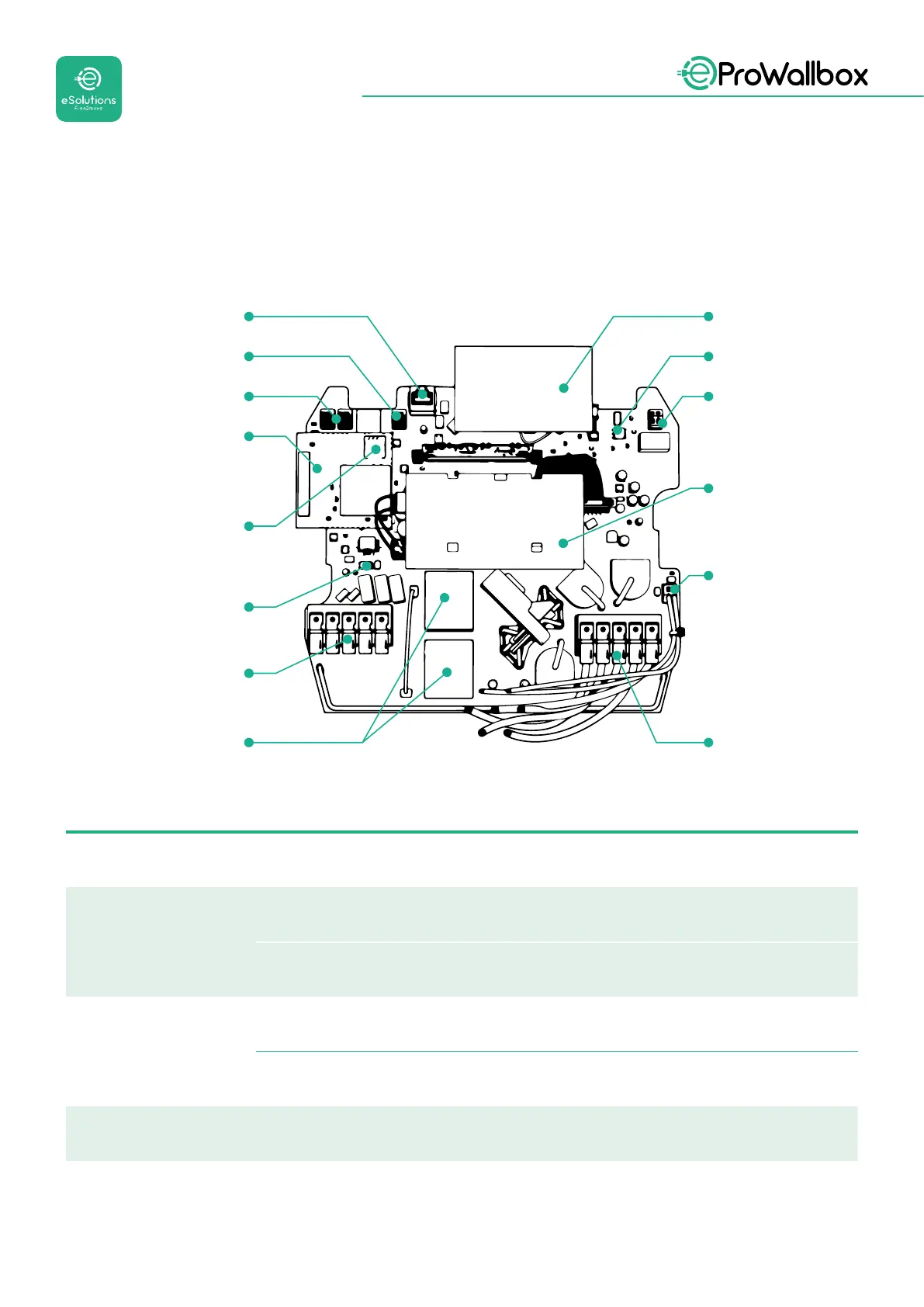

2.6 Описание на портовете
Следващата таблица обобщава наличните портове на eProWallbox:
RFID reader
(SW1) Rotary
Switch
(CN3) Shunt Trip
ISO15118
PP/CP
Power output cableRelays
(CN1) Power input Cable
(SW2) DIP Switch
SIM Card
4GLTE, WI-FI,
BLE Board
(CN9-CN10)
RS485 x1 DC
ETH 1x
(CN12) RS485 x1 DPM
Тип Порт Кодна
порта
Обхват N
Вход Захранващи кабели CN1 Клеми за захранващи кабели 1x
Комуникация
RS485 DC
CN9
CN10
RS485 Modbus за комуникация
за последователно включване
2x
RS485 DPM CN12
RS485 Modbus за комуникация с
външен измервателен уред
1x
Конфигурация
Ротационен
превключвател
SW1
Настройка на границата за
безопасност на захранването
1x
DIP превключвател SW2
Настройки за свързване към ИТ
мрежата
1x
Безопасност
Шунтов прекъсващ
контакт
CN3
Свободен контакт NO за
освобождаване на MCB
1x
