Manuale di installazione
3.7.1 Installazione monofase
In caso di installazione monofase, eseguire i seguenti passaggi:
• rimuovere il tappo protettivo dall'ingresso per il cavo di alimentazione e
inserire la guaina corrugata da 25 mm Ø
• serrare la scatola di giunzione per cavi

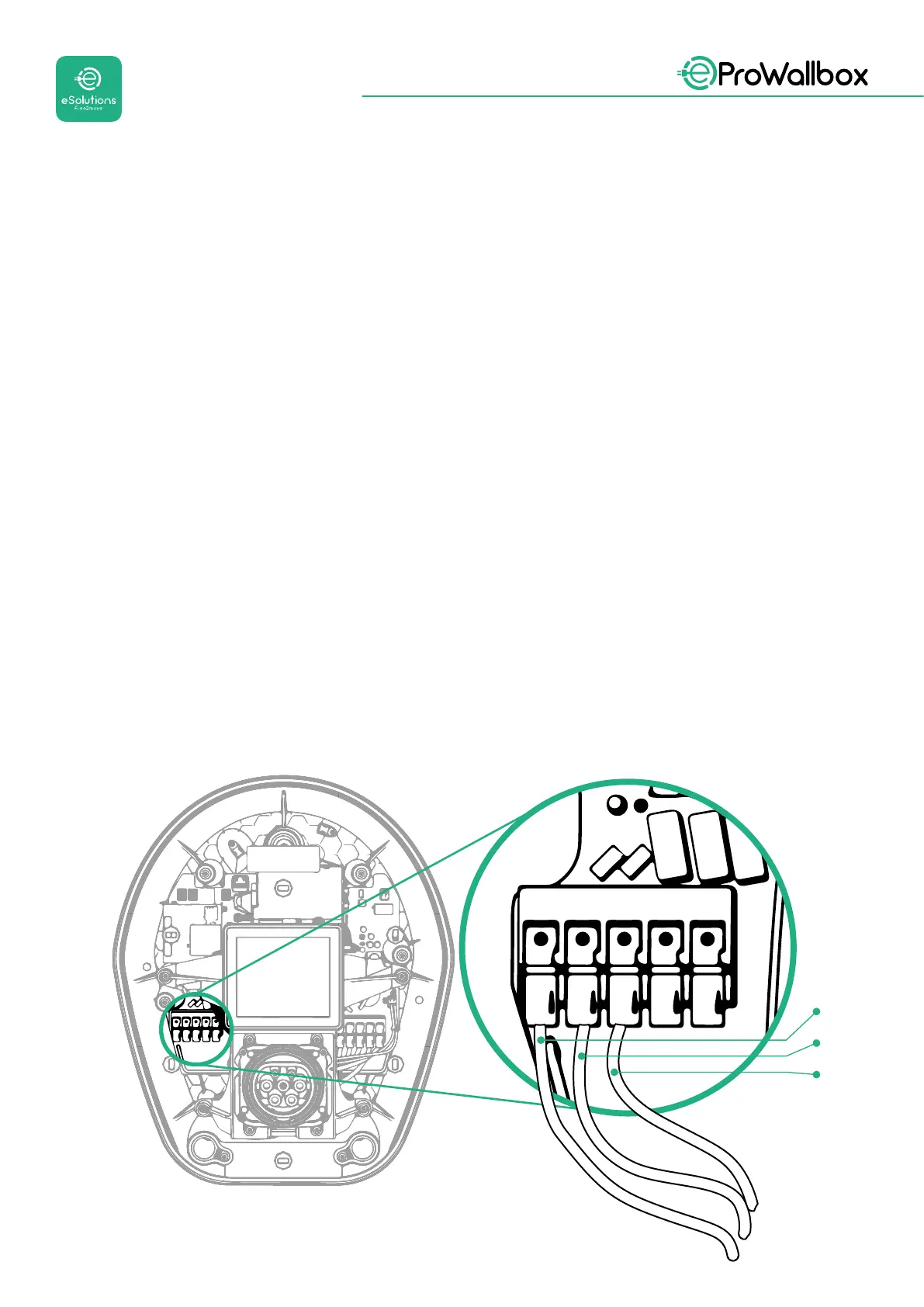

• inserire il cavo di alimentazione e collegarlo alla morsettiera di alimentazione
elettrica CN1:
• cavo di terra in PE
• cavo di neutro in N
• cavo di fase in T
Accertarsi che la sezione spelata di ogni cavo sia inserita completamente nel
rispettivo morsetto.
NOTA
Le 2 scatole di giunzione per cavi possono essere sostituite con un pressacavo da
25 mm Ø (non fornito dal produttore).
