eSolutions eProWallbox - Popis Portů

15
Instalační příručka
2.6 Popis portů

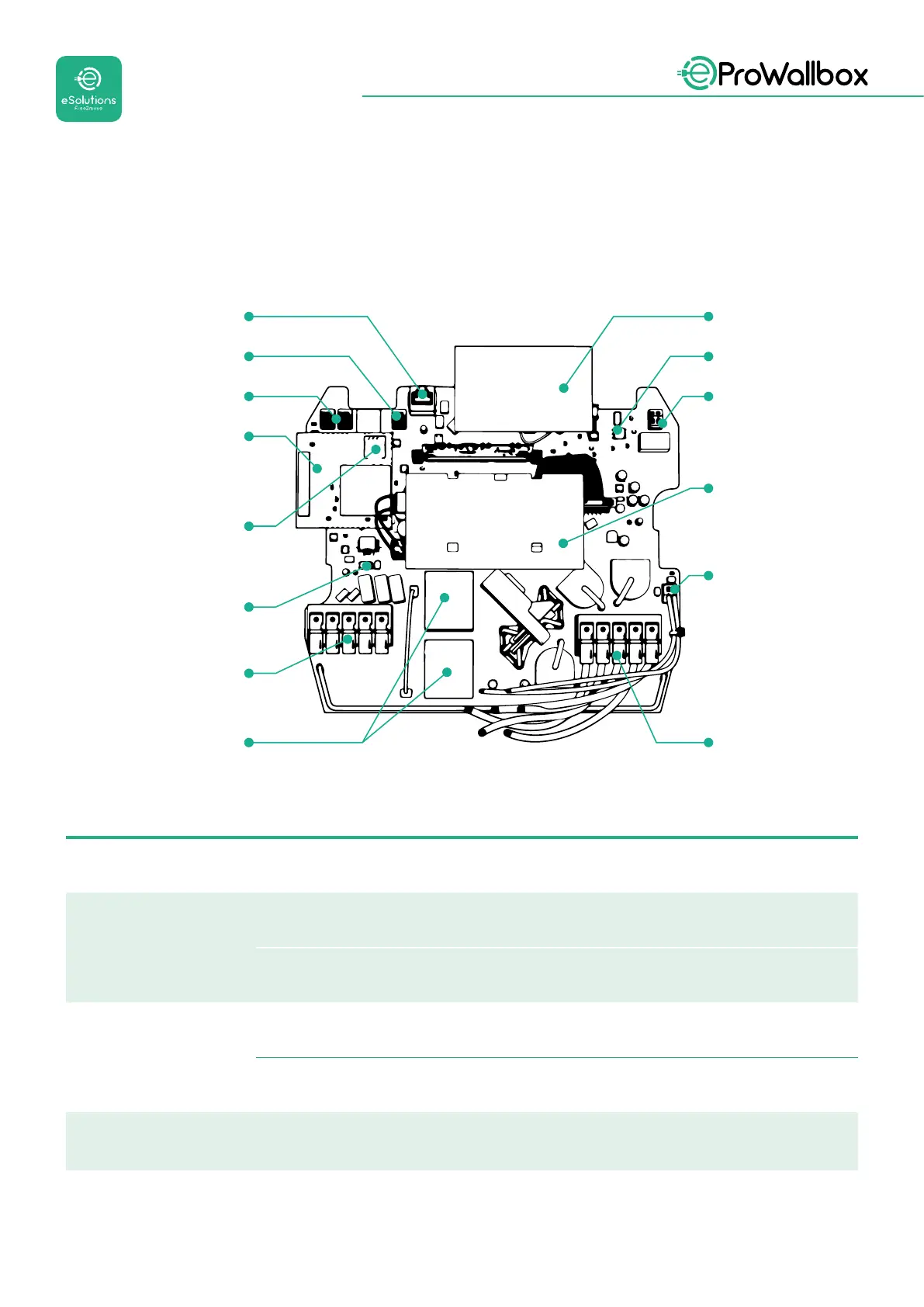

Následující tabulka obsahuje souhrn portů dostupných na zařízení eProWallbox:
RFID reader
(SW1) Rotary
Switch
(CN3) Shunt Trip
ISO15118
PP/CP
Power output cableRelays
(CN1) Power input Cable
(SW2) DIP Switch
SIM Card
4GLTE, WI-FI,
BLE Board
(CN9-CN10)
RS485 x1 DC
ETH 1x
(CN12) RS485 x1 DPM
Typ Port Kód portu
Účel Po-
čet
Vstup Napájecí kabely CN1 Svorky pro napájecí kabely 1×
Komunikace
RS485 DC
CN9
CN10
RS485 Modbus pro řetězovou
komunikaci (Daisy Chain)
2×
RS485 DPM CN12
RS485 Modbus pro komunikaci
s externím měřičem
1×
Kongurace
Otočný přepínač SW1
Nastavení bezpečnostního
limitu výkonu
1×
Přepínač DIP SW2 Nastavení pro připojení k síti IT 1×
Bezpečnost Vypínací spoušť CN3
Normálně rozpojený
bezpotenciálový kontakt pro
spoušť MCB
1×
