Instalační příručka
3.7.2 Třífázová instalace
V případě třífázové instalace postupujte podle níže uvedených kroků:
• Odstraňte ochrannou krytku vstupního bodu pro napájecí kabely a vložte
vrapovanou chráničku Ø 25 mm.
• Utáhněte kabelovou vývodku.

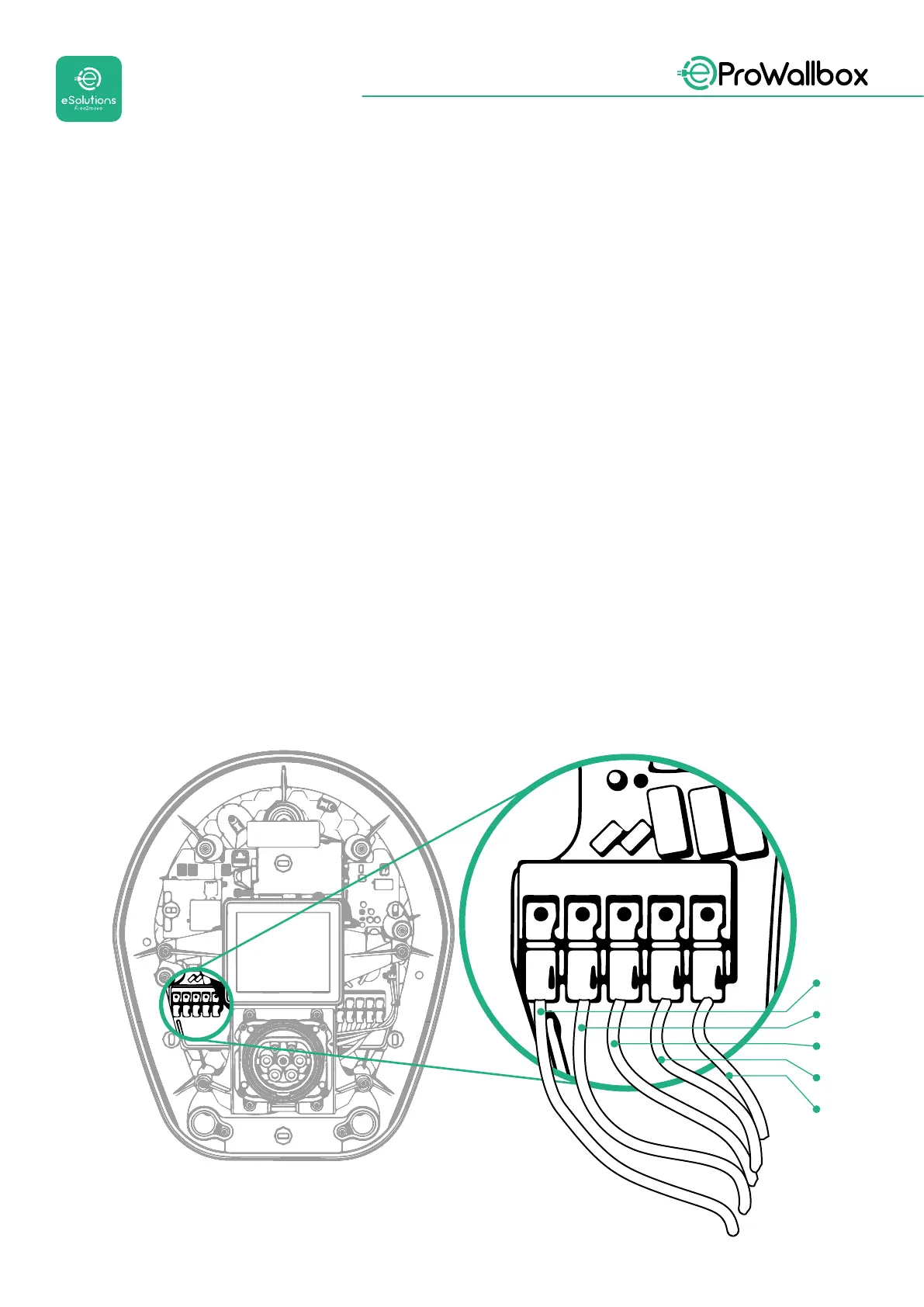

• Vložte napájecí kabel a připojte jej ke svorkovnici napájení CN1:
• Uzemňovací vodič do PE
• Nulový vodič do N
• Fázové vodiče do T, S, R
Ujistěte se, že celá odizolovaná část každého vodiče je zcela zasunuta do každé
svorky.
POZNÁMKA
Je možné nahradit 2 kabelové vývodky kabelovými průchodkami Ø 25 mm
(nedodává výrobce).
T
SR
N
PE
L3
L2
L1
N
