Εγχειρίδιο εγκατάστασης
• CN12: θύρα για εγκατάσταση αξεσουάρ (ανατρέξτε στο ειδικό εγχειρίδιο
αξεσουάρ)

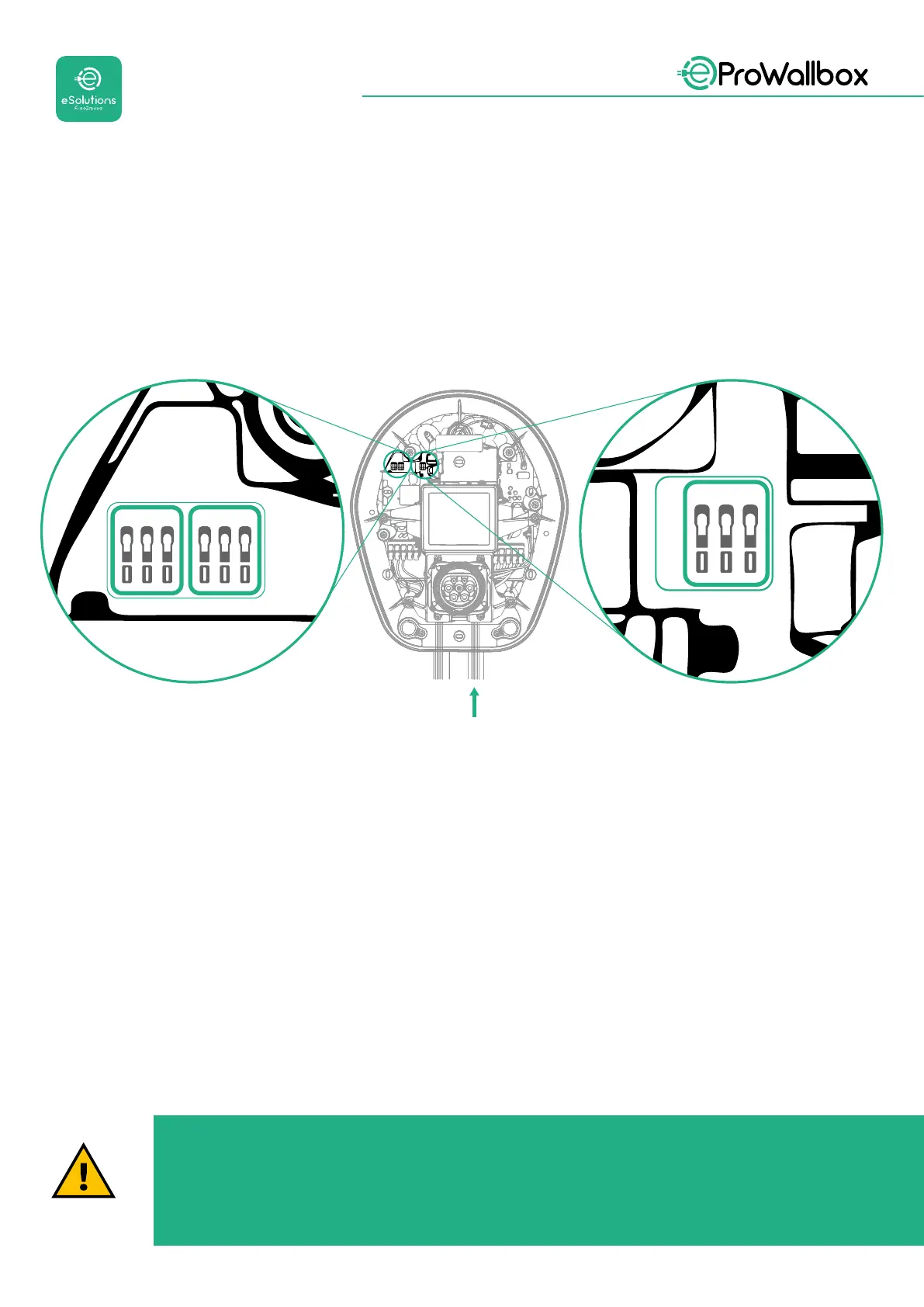

• Θύρες CN9/CN10:
• για εγκατάσταση Master/Slave (ανατρέξτε στην παράγραφο 5.1)
• ή για διαμόρφωση EMS (ανατρέξτε στο ειδικό εγχειρίδιο Modbus)
(CN9 - CN10)
CN9 CN10
GND
+
-
GND
+
-
GND
+
-
(CN12)
CN12
Σύνδεση καλωδίων επικοινωνίας:
• Αφαιρέστε το προστατευτικό καπάκι από το σημείο εισόδου των
καλωδίων επικοινωνίας και τοποθετήστε τοn σωλήνα σπιράλ Ø 25 mm.
• Σφίξτε την ένωση κουτιού-περιβλήματος καλωδίου.
• Εισαγάγετε το καλώδιο επικοινωνίας, τραβώντας το σε μήκος που φτάνει
στη θύρα επικοινωνίας αφήνοντάς το λίγο χαλαρό.
• Για να πραγματοποιήσετε μια εγκατάσταση τελευταίας τεχνολογίας, τα
καλώδια επικοινωνίας πρέπει να περάσουν από τον ειδικό μεταλλικό
αγωγό μέσα στο eProWallbox.
• Συνδέστε το καλώδιο επικοινωνίας στην αντίστοιχη θύρα (ελέγξτε το
σχετικό κεφάλαιο ή τα σχετικά εγχειρίδια για λεπτομέρειες σχετικά με
την εγκατάσταση εξαρτημάτων ή Modbus).
• Επαναλάβετε τη διαδικασία για κάθε καλώδιο επικοινωνίας που θέλετε
να εγκαταστήσετε.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Οιοπέςπουδενχρησιμοποιούνταιπρέπεινακλείνονται
χρησιμοποιώνταςταπροστατευτικάκαπάκιαπουπαρέχονταιγια
ναδιασφαλιστείηβαθμολογίαIP.
