Ръководство за монтаж

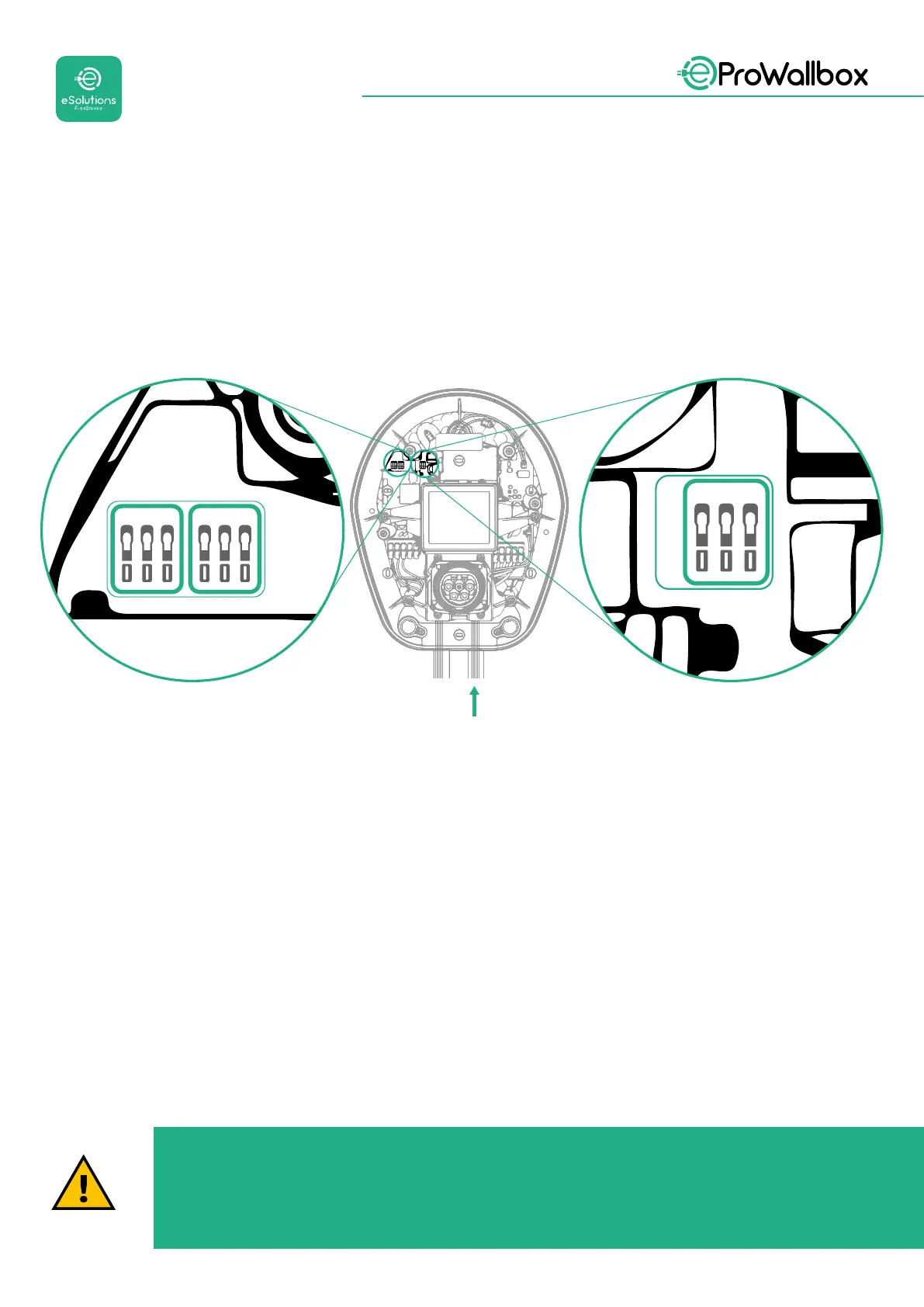

• CN12: порт за инсталиране на аксесоари (вижте специалното ръководство
за аксесоари)
• Портове CN9/CN10:
• за инсталация с Главен/подчинен модул (вижте параграф 5.1)
• или за конфигуриране на EMS (вижте специалното ръководство за Modbus)
(CN9 - CN10)
CN9 CN10
GND
+
-
GND
+
-
GND
+
-
(CN12)
CN12
Свързване на комуникационните кабели:
• Отстранете защитната капачка на входната точка на комуникационните
кабели и поставете гофрираната обвивка Ø 25 mm.
• Затегнете съединението между кутията и обвивката на кабела.
• Поставете комуникационния кабел, като го издърпате до дължина, която
да достигне комуникационния порт, оставяйки известна хлабина.
• За да се извърши модерна инсталация, комуникационните кабели трябва
да преминат през специалния метален канал във вътрешността на
eProWallbox.
• Свържете комуникационния кабел към съответния порт (проверете
съответната глава или съответните ръководства за подробности относно
инсталирането на аксесоари или Modbus).
• Повторете процедурата за всеки комуникационен кабел, който искате да
инсталирате.
ПРЕДУПРЕЖДЕНИЕ
Отворите,коитонесеизползват,трябвадабъдатзатворени
спомощтанапредоставенитезащитникапачки,задасе
гарантирастепентаназащитаIP.
