Uzstādīšanas rokasgrāmata

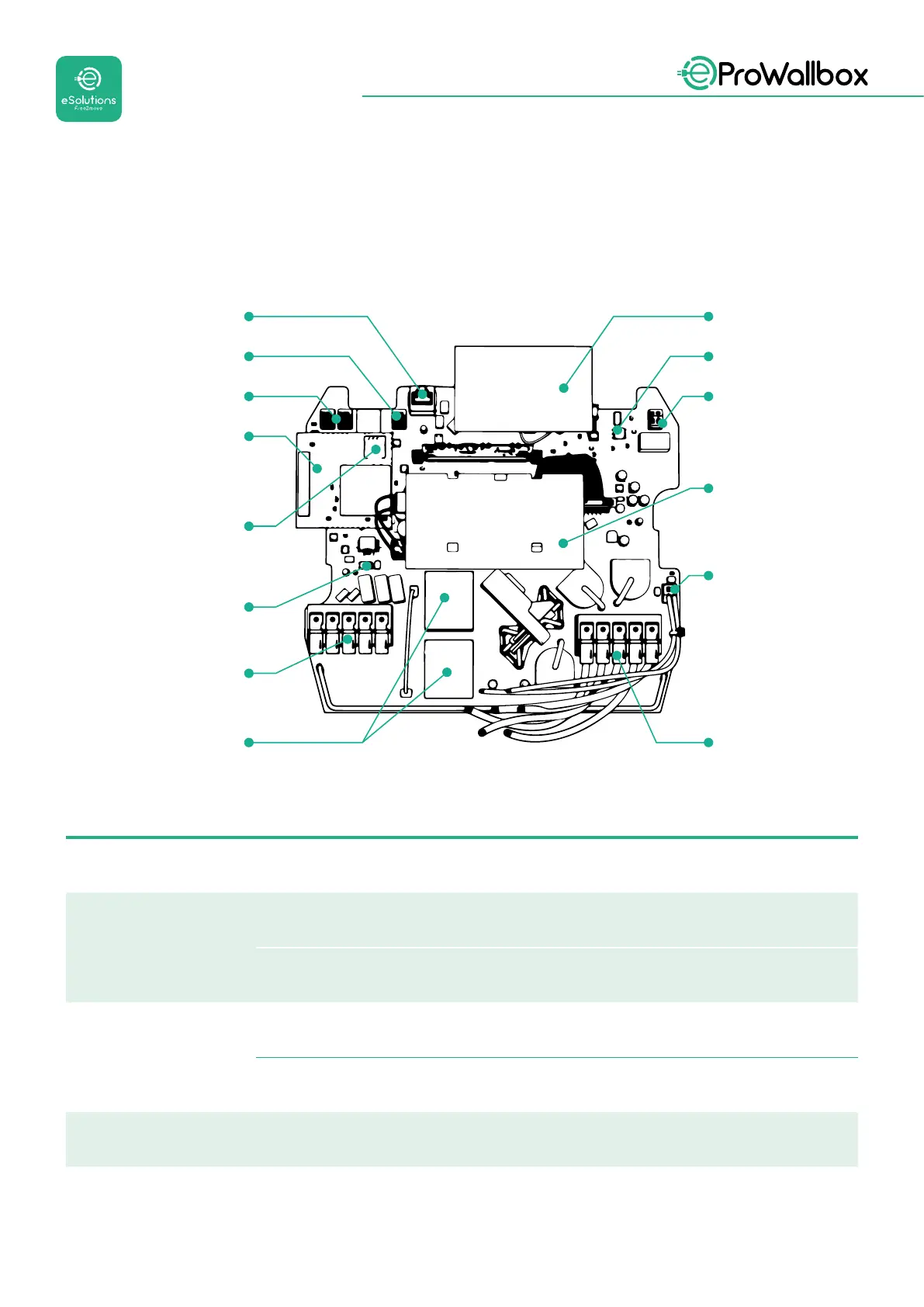

2.6 Pieslēgvietu apraksts
Tālāk esošajā tabulā ir apkopotas eProWallbox pieejamās pieslēgvietas.
RFID reader
(SW1) Rotary
Switch
(CN3) Shunt Trip
ISO15118
PP/CP
Power output cableRelays
(CN1) Power input Cable
(SW2) DIP Switch
SIM Card
4GLTE, WI-FI,
BLE Board
(CN9-CN10)
RS485 x1 DC
ETH 1x
(CN12) RS485 x1 DPM
Tips Pieslēgvieta Pieslēgvie-
taskods
Joma N
Ievade Barošanas kabeļi CN1 Barošanas kabeļu spailes 1x
Sakari
RS485 DC
CN9
CN10
RS485 Modbus ziedlapķēdes
sakariem
2x
RS485 DPM CN12
RS485 Modbus ārējā skaitītāja
sakariem
1x
Kongurācija
Pagriežams slēdzis SW1
Jaudas drošības ierobežojuma
iestatījums
1x
DIP slēdzis SW2 IT tīkla savienojuma iestatījums 1x
Drošība
Šunta atvienošanas
kontakts
CN3
Brīvs kontakts NO MCB atbrīvo-
šanai
1x
