31
Installasjonshåndbok
• CN12:port for installasjon av tilbehør (se den egne tilbehørshåndboken)

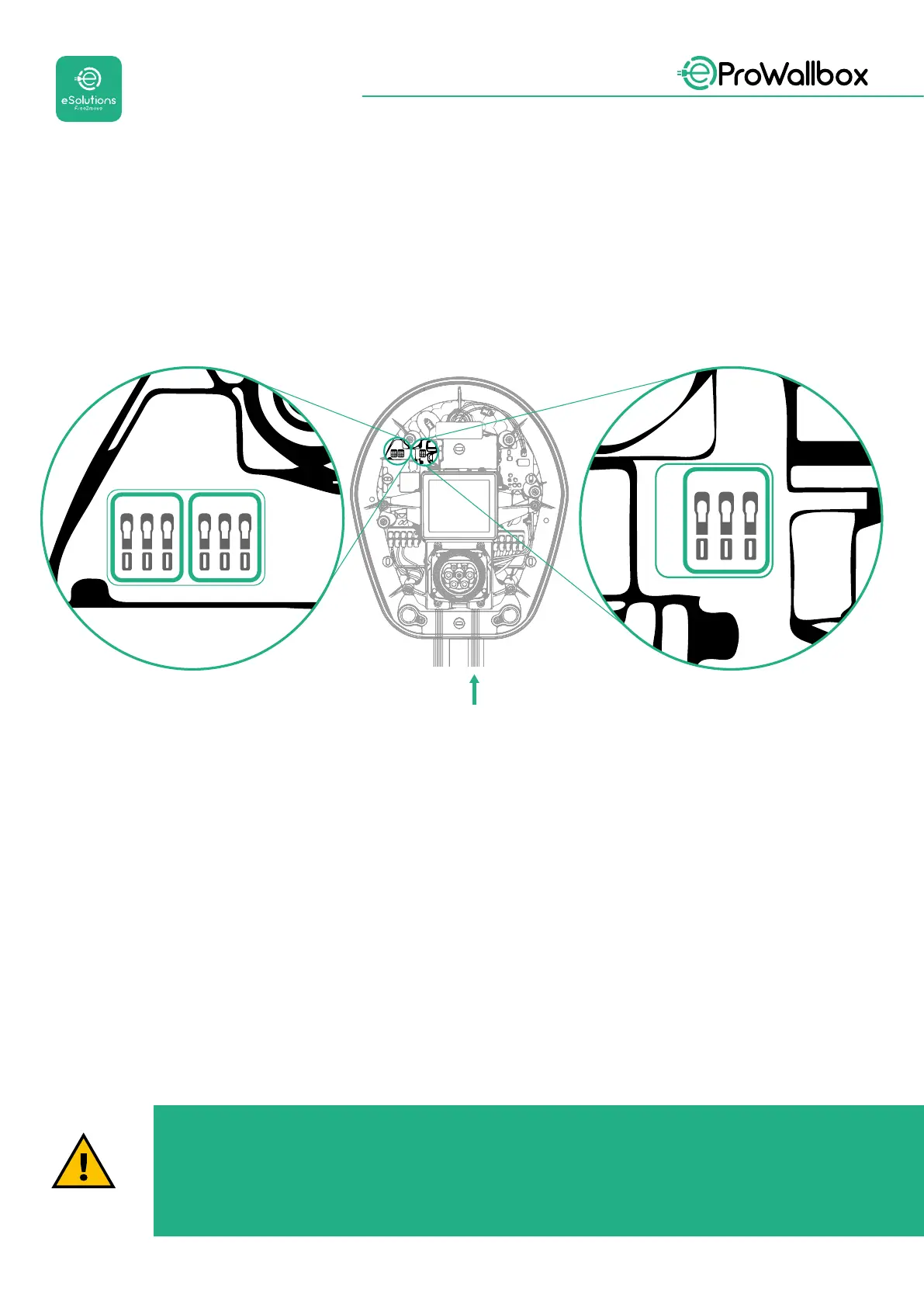

• CN9/CN10 porter:
• for Master/Slave installasjon (se avsnittet 5.1)
• ellerforEMSkongurasjon(sedenegneModbus-håndboken)
(CN9 - CN10)
CN9 CN10
GND
+
-
GND
+
-
GND
+
-
(CN12)
CN12
Kobling av kommunikasjonskabler:
• Fjern det beskyttende dekselet inntakspunktet til kommunikasjonskablene
og innfør den korrugerte mantelen Ø 25 mm.
• Stram boksens kabelmantelforbindelse.
• Innfør kommunikasjonskabelen, ved å dra den til en lengde som når
kommunikasjonsporten i tillegg til litt ekstra lengde.
• For å utføre en perfekt installasjon må kommunikasjonskablene passere
igjennom de egne metallkanalene inne i eProWallbox.
• Koble kommunikasjonskabelen til den tilhørende porten (kontroller de
aktuelle kapittelet eller de aktuelle håndbøkene for ytterligere detaljer
med hensyn til installasjon av tilbehør eller Modbus).
• Gjenta prosedyren for hver kommunikasjonskabel du ønsker å installere.
ADVARSEL
Hull som ikke er brukt må lukkes ved å benytte de beskyttende
dekslene som medfølger for å sikre inntrengingsbeskyttelsen (IP-
vurdering).
