Instrukcja instalacji

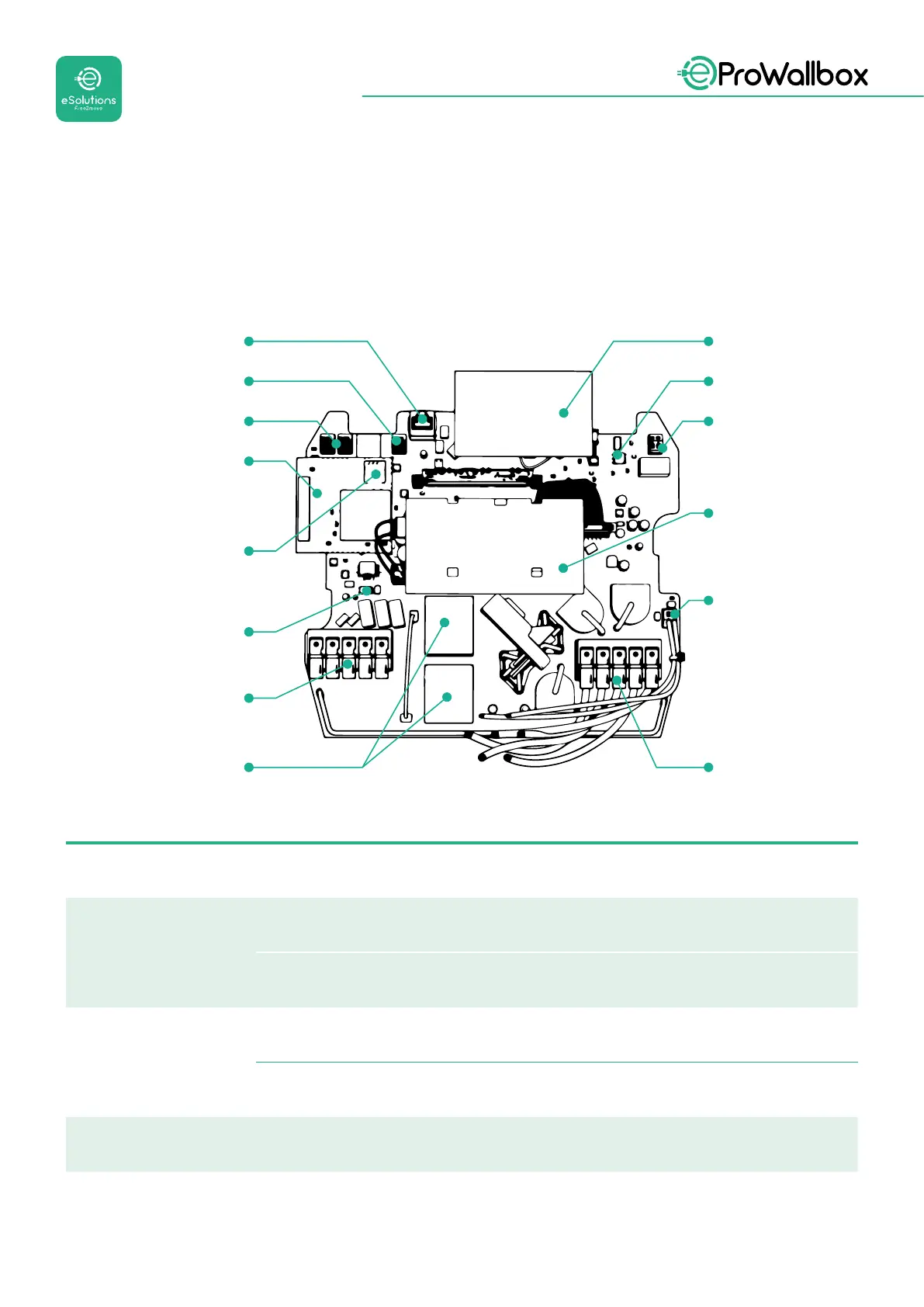

2.6 Opis portów
Poniższa tabela zawiera podsumowanie dotyczące portów dostępnych w
urządzeniu eProWallbox:
RFID reader
(SW1) Rotary
Switch
(CN3) Shunt Trip
ISO15118
PP/CP
Power output cableRelays
(CN1) Power input Cable
(SW2) DIP Switch
SIM Card
4GLTE, WI-FI,
BLE Board
(CN9-CN10)
RS485 x1 DC
ETH 1x
(CN12) RS485 x1 DPM
Typ Port Kodportu Zastosowanie N
Wejście Kable zasilania
CN1
Zaciski kabli zasilania 1x
Komunikacja
RS485 DC
CN9
CN10
Komunikacja RS485 Modbus łań-
cuchowa (Daisy Chain)
2x
RS485 DPM
CN12
Komunikacja RS485 Modbus do
zewnętrznego licznika
1x
Konguracja
Przełącznik obrotowy
SW1
Ustawienie limitu bezpieczeństwa
dla mocy
1x
Przełącznik DIP
SW2
Ustawienie do podłączenia sieci IT 1x
Bezpieczeństwo
Styk do wyzwalania za-
nikowego (shunt trip)
CN3
Wolny styk NIE do zwalniania MCB 1x
