25
Instrukcja instalacji
3.7 Podłączenie zasilania
Urządzenie musi być zasilane z yciem kabli o odpowiedniej wielkości i zdolnych
wytrzymać prąd, dla którego produkt został zaprojektowany. Przed okablowaniem
należy się upewnić, że kable maodpowiedni rozmiar i że maksymalny dopuszczalny
promień zgięcia nie został przekroczony. Dane elektryczne urządzenia, do
których należy się odnieść w celu prawidłowego zwymiarowania układu zasilania,
znajdują się na etykiecie identykacyjnej urządzenia (patrz punkt 2.3 Etykieta
identykacyjna).
Poniższe wytyczne zawierają informacje o tym, jakich kabli zasilających należy
yć oraz jaki jest zalecany przekrój żyły:
Sugerowany minimalny przekrój żyły: 6 mm
2
,
do złącza wyjściowego nadaje się również przekrój 4 mm
2
Sugerowany maksymalny przekrój żyły: 16 mm
2

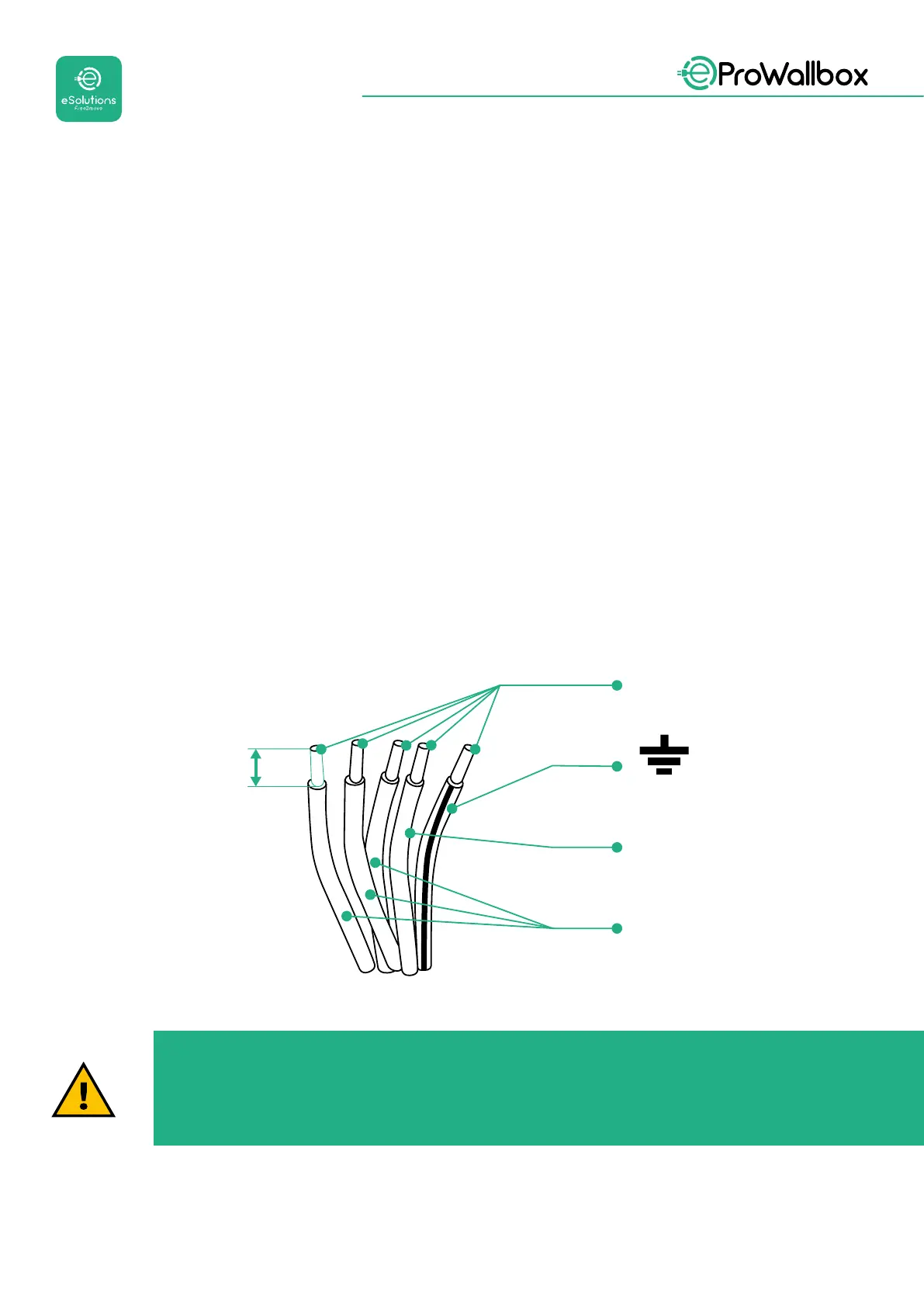

Długość odsłonięcia izolacji dla kabli zasilających: 18 mm
6 ÷ 16 mm2
N
L
≈18 mm
NIEBEZPIECZEŃSTWO
Natymetapiezasilanieurządzeniamusibyćwyłączone.
