Instrukcja instalacji

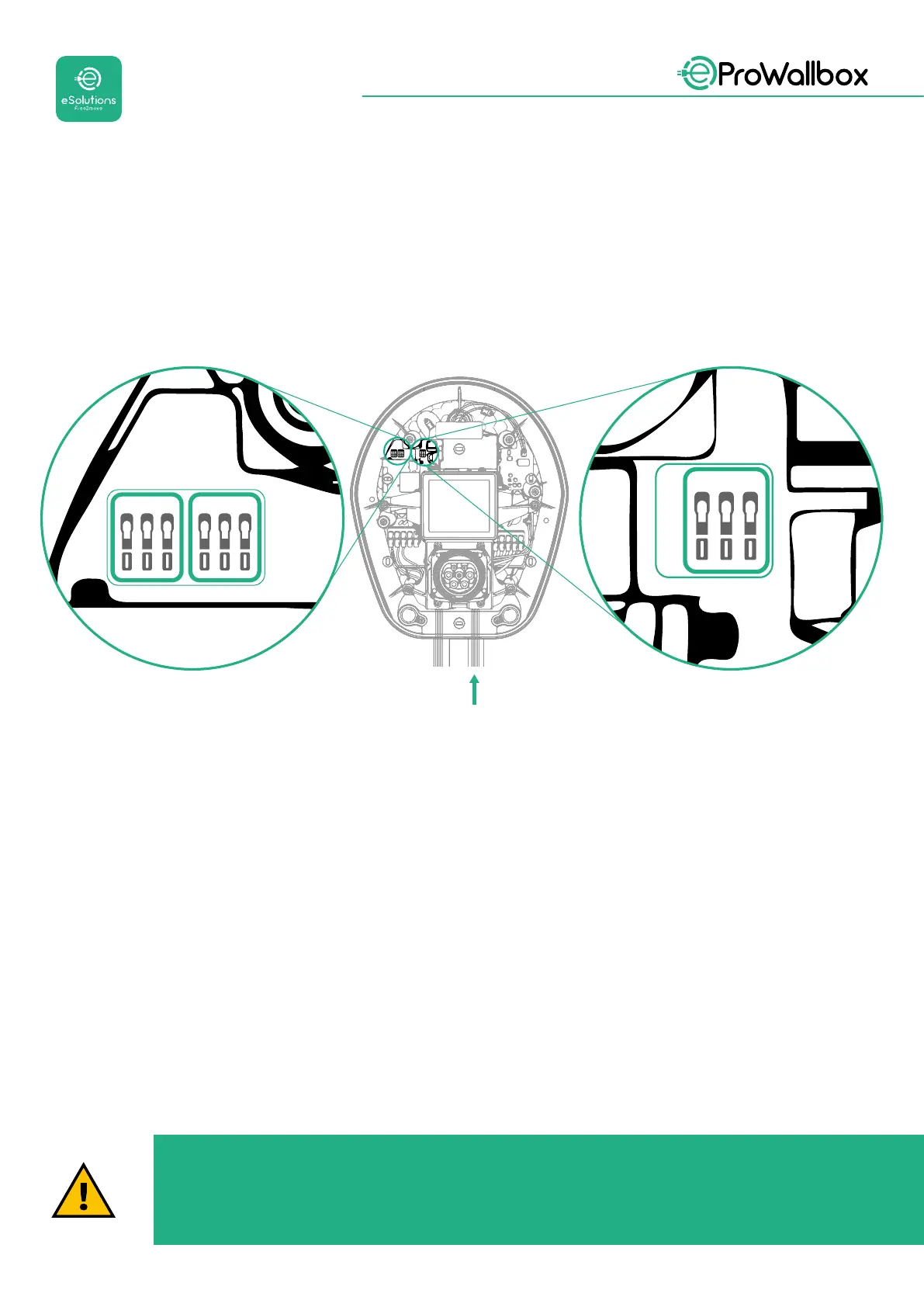

• CN12: port do instalacji akcesoriów (patrz specjalna Instrukcja akcesoriów)
• Porty CN9/CN10:
• do instalacji Master/Slave (patrz punkt 5.1)
• lub do konguracji EMS (patrz specjalna instrukcja Modbus)
(CN9 - CN10)
CN9 CN10
GND
+
-
GND
+
-
GND
+
-
(CN12)
CN12
Podłączenie kabli komunikacyjnych:
• Zdejmij zaślepkę zabezpieczającą z punktu wejścia kabli komunikacyjnych
i włóż osłonę falistą Ø 25 mm.
• Dokręć połączenie płaszcza kablowego z obudową.
• Włóż kabel komunikacyjny, wyciągając go na taką długość, aby można było
dosięgnąć do portu komunikacyjnego z pozostawieniem niewielkiego luzu.
• Aby instalacja była zgodna z najnowszymi zasadami branżowymi, kable
komunikacyjne muszą przejść przez przeznaczony specjalnie do tego celu
metalowy kanał wewnątrz urządzenia eProWallbox.
• Podłącz kabel komunikacyjny do odpowiedniego portu (należy się zapoznać
z odpowiednim rozdziałem lub odpowiednimi instrukcjami, aby uzyskać
szczegółowe informacje dotyczące instalacji akcesoriów lub Modbus).
• Powtórz tę procedurę dla każdego kabla komunikacyjnego, który ma zostać
zainstalowany.
OSTRZEŻENIE
Nieużywaneotworynależyzamknąćzużyciemdostarczonych
zaślepekochronnych,abyzapewnićutrzymaniestopniaochronyIP.
