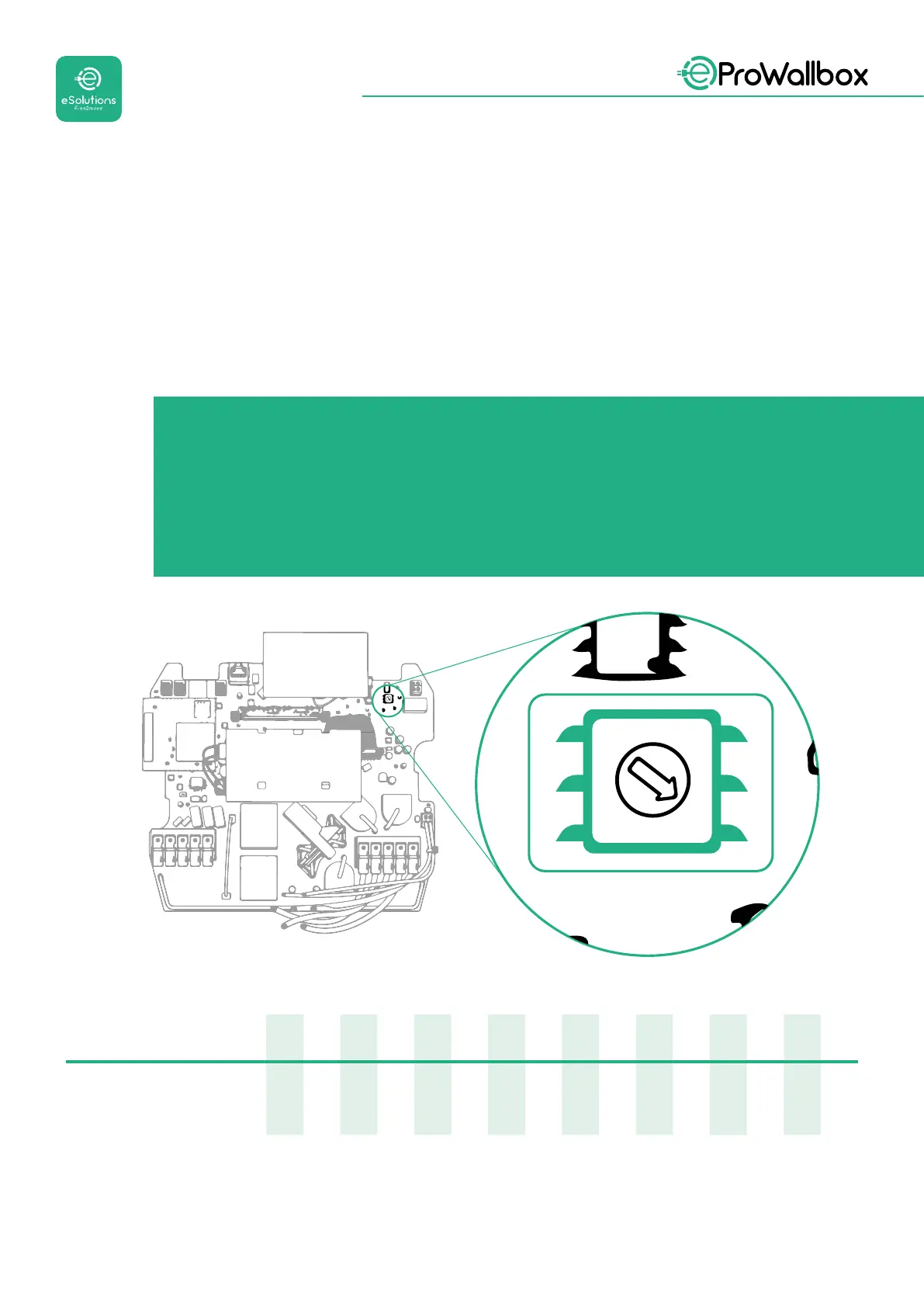

3.10 Kongurowanie typu źródła zasilania i mocy maksymalnej
Podczas fazy instalacji obowiązkowe jest ustawienie wymaganego typu zasilania
wejściowego (jednofazowe lub trójfazowe) oraz mocy maksymalnej, zgodnie
z maksymalną mocą, jaka może być dostarczona z instalacji elektrycznej. Tę
procedurę należy wykonać zmieniając pozycję przełącznika obrotowego (SW1)
zgodnie z poniższą tabelą.
INFORMACJA
Należyzwrócićszczególnąuwagęnato,abytaprocedurabyła
wykonywanaprzywyłączonymurządzeniuwallbox.
Jeżelizjakiegokolwiekpowodupozycjaprzełącznikaobrotowego
zostaniezmieniona,podczasgdyurządzeniewallboxjestwłączone,
należyjeuruchomićponownie,abyzmianyzostałyuwzględnione.
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
Rotary Switch (SW1)
Pozycjaprzełącznika
obrotowego
0 1 2 3 4 5 6 7 8 9 A B C D E F
Jednofazowa[kW]
3,7 4,6 5,1 5,8 6,0 7,4 - - - - - - - - - -
Trójfazowa[kW]
- - - - - - 4,3 6,9 9,0 11,0 13,1 15,2 17,3 19,3 20,7 22,0
