Handbuch MWD BP
FEIG ELECTRONIC GmbH Seite 10 von 97 MWD BP_Handbuch_mehrsprachig_8.doc
D E U T S C H
5.2 Montage des Haltewinkels
Der Haltewinkel ist für Wand- und Deckenmontage geeignet.
4,5 mm (1.77 inch) 4,5 mm (1.77 inch)8,0 mm (3.14 inch)
Ø4,5 mm (1.77 inch)
54,0 mm (21.25 inch)
38,0 mm (14.96 inch)
19,0 mm (7.48 inch)
100,0 mm (39.37 inch)
44,0 mm (17.32 inch)

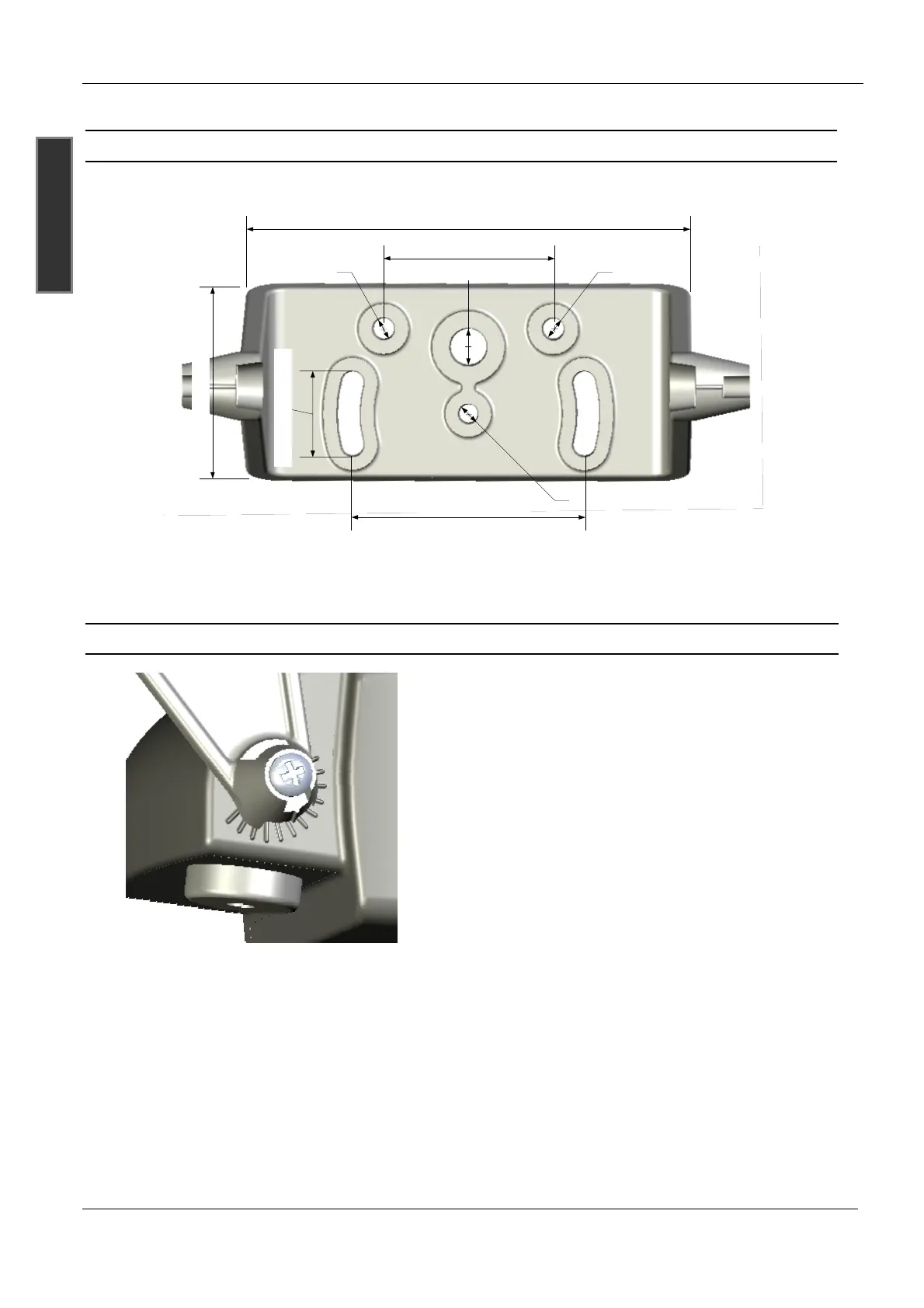

Abbildung 1: Haltewinkel
5.3 Montage des Bewegungsmelder-Gehäuses
Abbildung 2: Befestigungsschraube und
Winkelteilung
Nach der Montage des Haltewinkels ist das
Bewegungsmelder-Gehäuse am Montagewinkel
mit den beiliegenden Schrauben zu befestigen.
) Die am Gehäuse des Bewegungsmelders
angebrachte Winkelteilung in 15°-Schritten hilft
bei der genauen Ausrichtung des Gerätes.
Maximal kann der Winkel um 180° gedreht
werden.
