Manual Ampliado MWD BP
FEIG ELECTRONIC GmbH Página 86 de 97 MWD BP_Handbuch_mehrsprachig_8.doc
ESPAÑOL
5.2 Montaje de la escuadra de sujeción
La escuadra de sujeción es apta para el montaje en pared y en techo.
4,5 mm (1.77 inch) 4,5 mm (1.77 inch)8,0 mm (3.14 inch)
Ø4,5 mm (1.77 inch)
54,0 mm (21.25 inch)
38,0 mm (14.96 inch)
19,0 mm (7.48 inch)
100,0 mm (39.37 inch)
44,0 mm (17.32 inch)

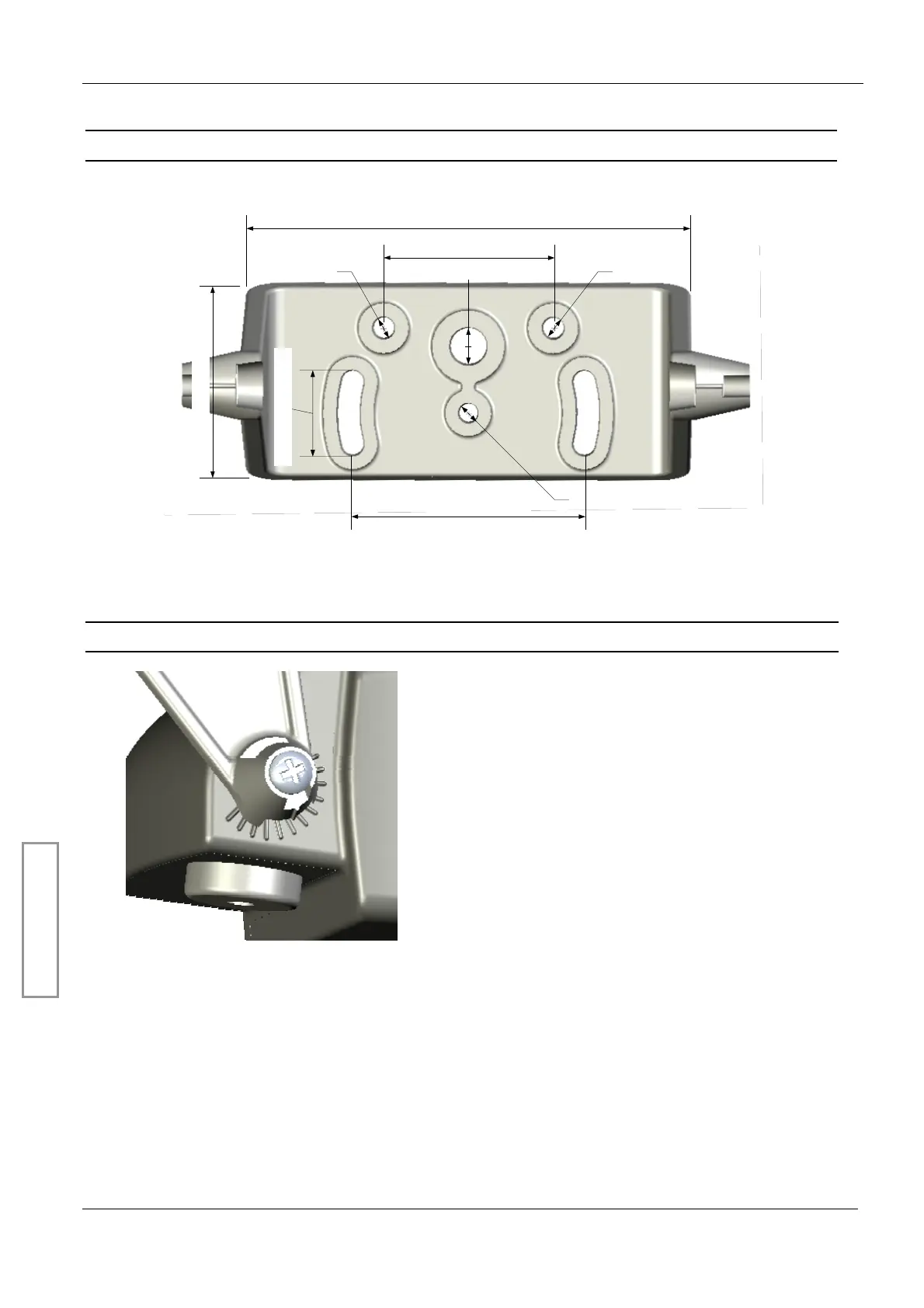

Ilustración 1: Escuadra de sujeción
5.3 Montaje de la carcasa del detector de movimientos
Ilustración 2: Tornillo de fijación y paso angular
Después del montaje de la escuadra de sujeción
debe fijarse la carcasa del detector de
movimientos en la escuadra de montaje mediante
los tornillos incluidos.
) El paso angular colocado en la carcasa del
detector de movimientos, en pasos de 15º, ayuda
para ajustar el aparato correctamente. El ángulo
puede girarse máx. 180º.
