Manuale MWD BP
FEIG ELECTRONIC GmbH Pagina 68 di 97 MWD BP_Handbuch_mehrsprachig_8.doc
ITALIANO
5.4 Apertura dell’involucro
Per rimuovere il coperchio dell’involucro, utilizzare un cacciavite ad intaglio.
Sollevare il coperchio dell’involucro con una leva o con il cacciavite in corrispondenza dei due punti del
rivelatore di movimento contrassegnati nell’illustrazione. Rimuovere dunque il coperchio.

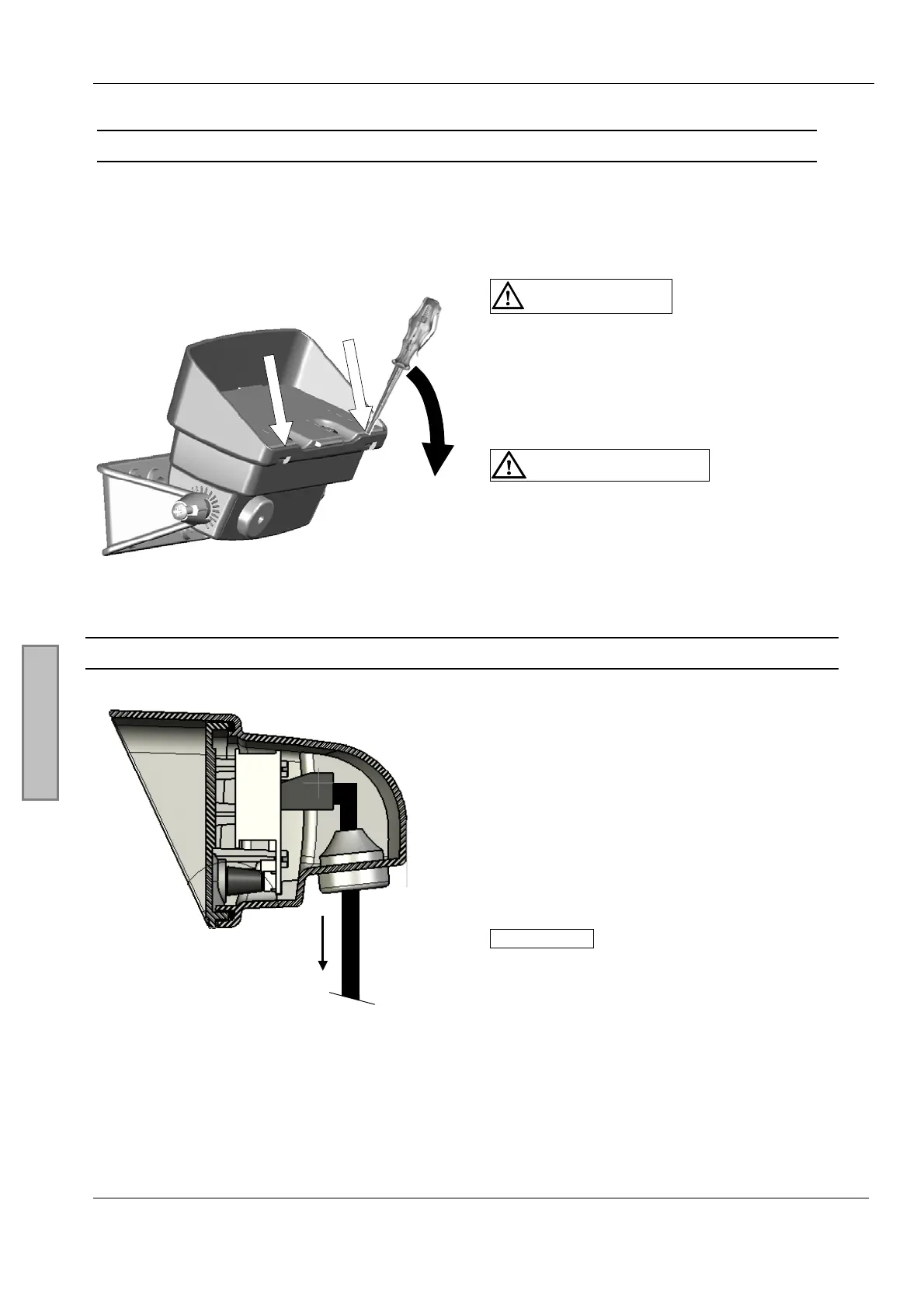

Figura 3: Apertura dell’involucro
AVVISO
• I lavori di allacciamento, di controllo e di
manutenzione al rivelatore di movimento
aperto possono essere effettuati solo in
assenza di tensione. Da osservare in
particolar modo sono i punti riportati al
paragrafo norme di sicurezza.
A
TTENZIONE
• Prima di aprire il coperchio dell’involucro è
necessario garantire che nessun corpo
estraneo posto sul coperchio possa
andare a finire all’interno dell’involucro.
5.5 Montaggio del cavo di collegamento
Tirare indietro di
circa 1 cm
Figura 4: Montaggio del cavo di collegamento
Il cavo di collegamento deve essere inserito
attraverso l’involucro della guarnizione prima di
essere spellato.
Inserire il cavo per circa 15-20cm attraverso la
bussola e l’involucro.
Il cavo pendente dall’involucro può essere dunque
spellato e collegato.
Porre il cavo nella parte posteriore dell’involucro
prima di chiudere l’involucro.
IMPORTANTE
Il cavo di collegamento deve
essere tirato indietro nell’involucro della
guarnizione di circa 1 cm al fine di garantire la
tenuta e la classe di protezione IP65
dell’involucro.
