Handbuch MWD BP
FEIG ELECTRONIC GmbH Seite 16 von 97 MWD BP_Handbuch_mehrsprachig_8.doc
D E U T S C H
9.4 Serviceparameter öffnen
Um zur Anzeige der Serviceparameter zu gelangen, muss zunächst der Parametrierbetrieb wie in Kapitel 9.1
beschrieben geöffnet werden.
Serviceparameter sind an einem blinkenden Parameternamen mit starrem Punkt zu erkennen.
Die Menüführung der Serviceparameter entspricht der des normalen Parametrierbetriebs.
Symbol Taste Dauer Beschreibung Aktion
Anzeige-
beispiel
1.
F+
oder
F-
- lang
Serviceparameter aus dem
Menü der Standardparameter
aktivieren
Anzeige des ersten
Serviceparameternamens
ÑA.

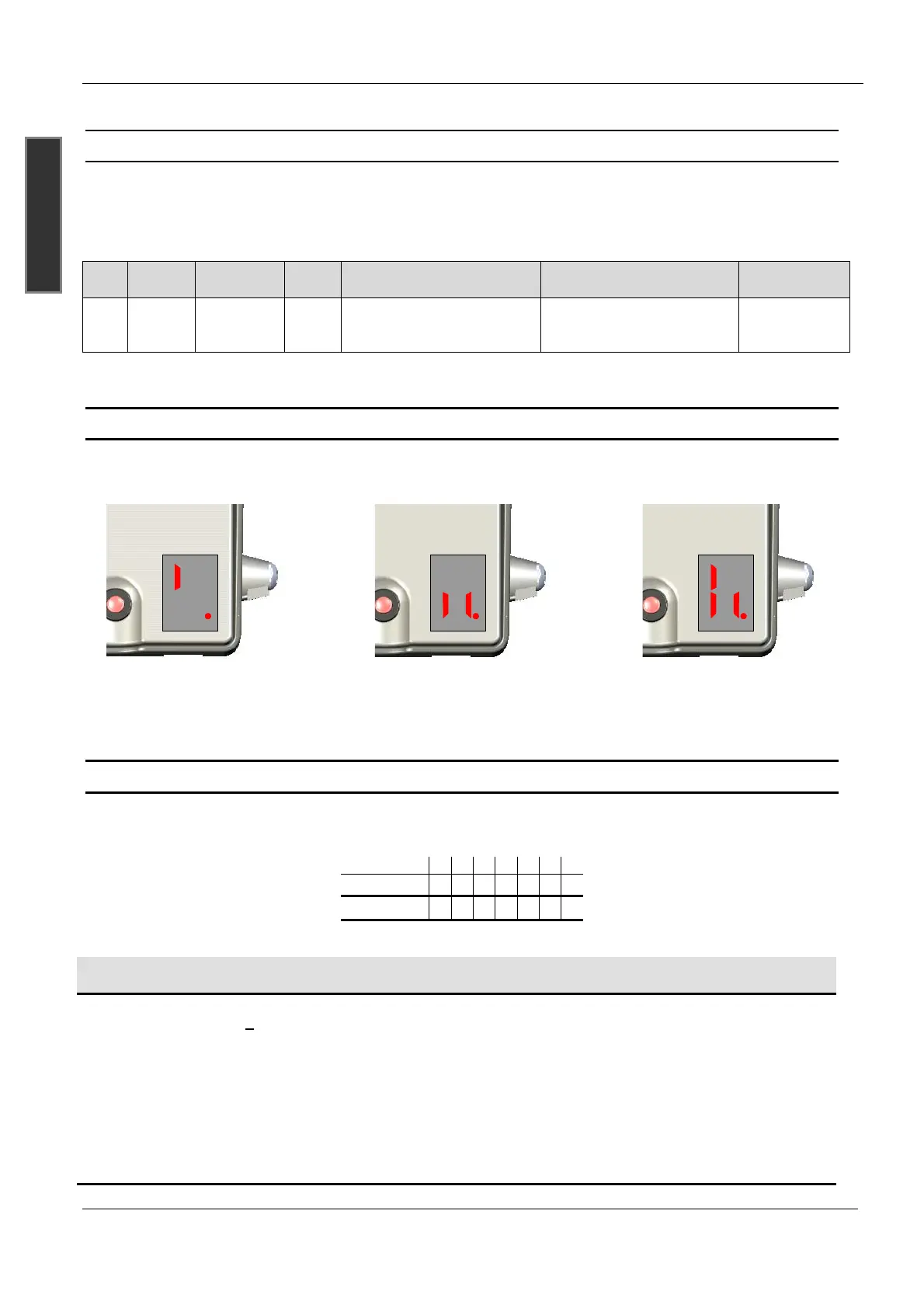

10 Anzeige während des Betriebs
Der Bewegungsmelder zeigt im Display an ob und welches der beiden Ausgangsrelais geschaltet hat.
8
Abbildung 8: Relais 1 aktiv
8
Abbildung 9: Relais 2 aktiv
8
Abbildung 10: Relais 1+2 aktiv
11 Liste der Parameter zur Einstellung der Kanalfunktionalität
Vor Einstellung der Parameter muss zunächst der Parametrierbetrieb geöffnet werden. Der zu parametrie-
rende Kanal wird in Abhängigkeit der Geräteadresse nach der unten stehenden Tabelle ausgewählt.
Adresse 13579BD
Kanal 1 13579BD
Kanal 2 2468ACE
P. Stell-
bereich
Funktion Beschreibung / Hinweis Ab
Werk
L.
1 ... 9,
A ... F
Empfindlichkeit
( Level )
Mit diesem Parameter wird die Empfindlichkeit des zu
parametrierenden Kanals eingestellt.
1: niedrig
...
F: hoch
) Die Einstellungen A bis F entsprechen den Werten
10 bis 15.
9
