Manuale MWD BP
FEIG ELECTRONIC GmbH Pagina 67 di 97 MWD BP_Handbuch_mehrsprachig_8.doc
ITALIANO

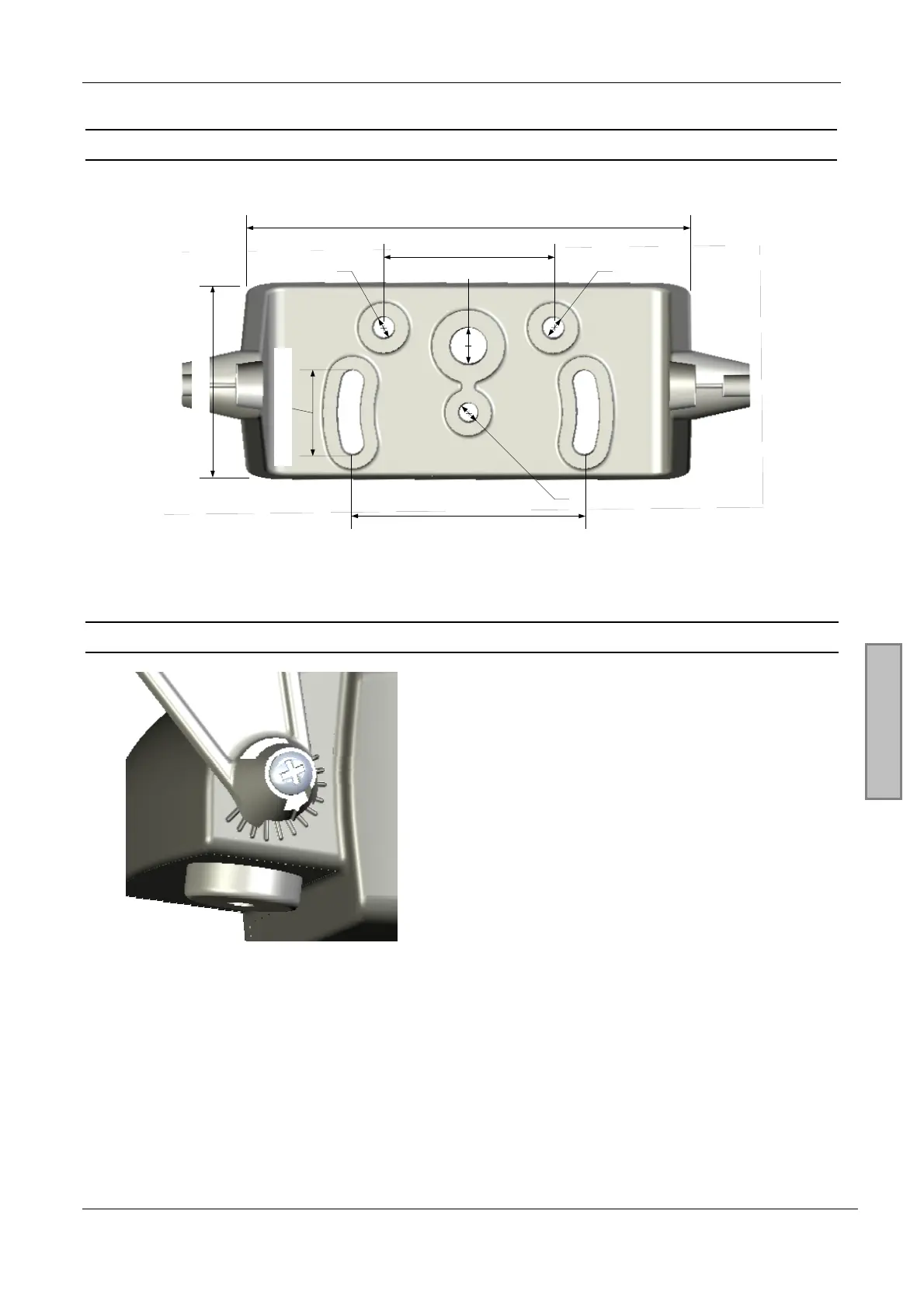

5.2 Montaggio della staffa di fissaggio
La staffa di fissaggio è idonea per il montaggio su parete o soffitto.
4,5 mm (1.77 inch) 4,5 mm (1.77 inch)8,0 mm (3.14 inch)
Ø4,5 mm (1.77 inch)
54,0 mm (21.25 inch)
38,0 mm (14.96 inch)
19,0 mm (7.48 inch)
100,0 mm (39.37 inch)
44,0 mm (17.32 inch)
Figura 1: Staffa di fissaggio
5.3 Montaggio dell’involucro del rivelatore di movimento
Figura 2: Vite di fissaggio e passo angolare
Dopo il montaggio della staffa di fissaggio, è
necessario fissare l’involucro del rivelatore di
movimento al supporto di montaggio con le viti in
dotazione.
) Il passo angolare applicato all’involucro del
rivelatore di movimento, in passi a 15°, aiuta ad
allineare esattamente l’apparecchio. L’angolo può
essere sottoposto ad una torsione massima di
180°.
