Feig Electronic MWD BP - Elektrischer Anschluss; 6 Bedienung des Bewegungsmelders; Mit Fernbedienung; Mit Tasten am Gehäuse

Handbuch MWD BP
FEIG ELECTRONIC GmbH Seite 12 von 97 MWD BP_Handbuch_mehrsprachig_8.doc
D E U T S C H

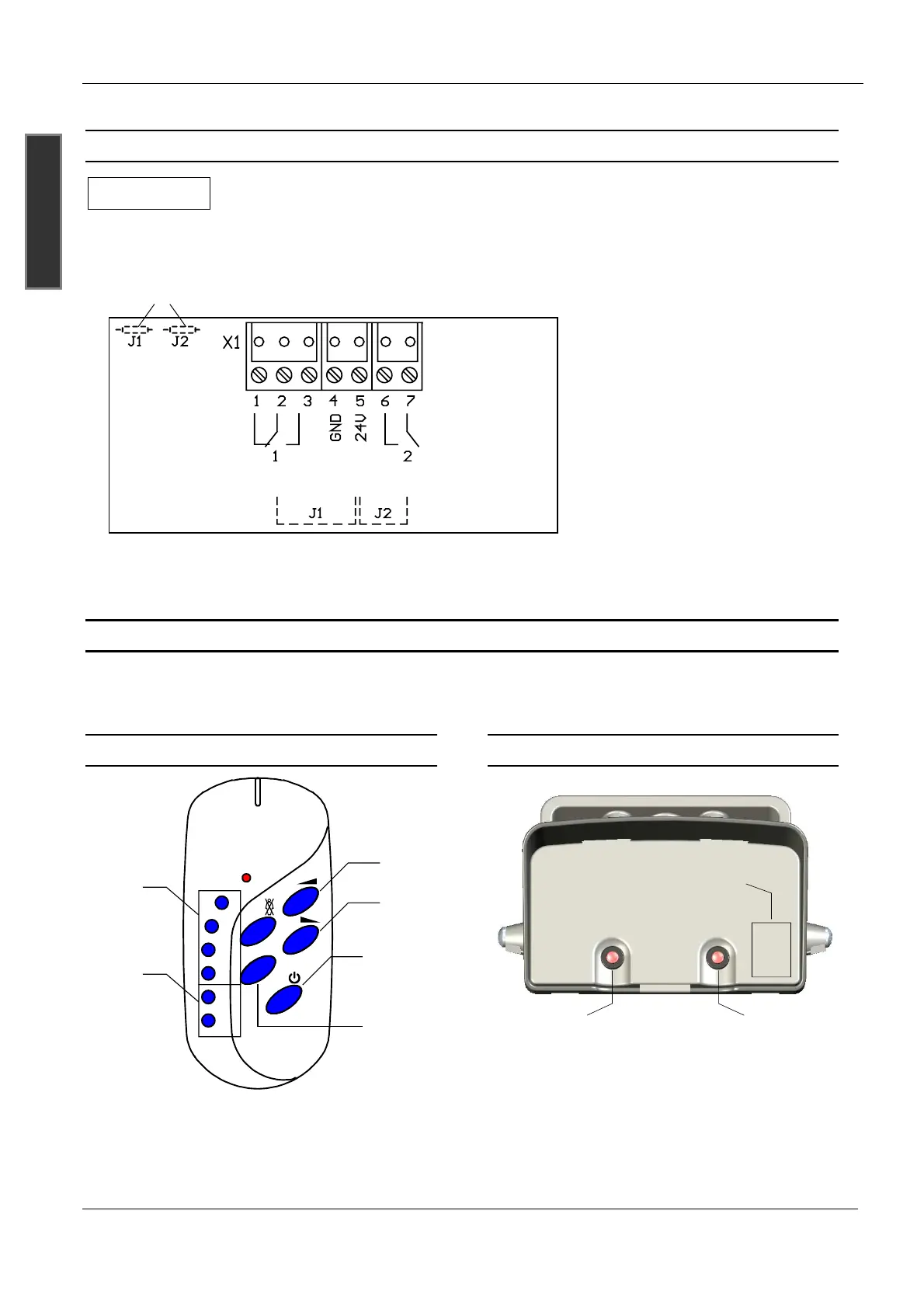

5.6 Elektrischer Anschluss
WICHTIG
Die Steckklemmen sind wie in der unten dargestellten Abbildung aufzustecken!
Ein verdrehtes oder versetztes Aufstecken kann zu Schäden am Gerät führen.
Auf Platinenrückseite
Abbildung 5: Anschlussklemme
) Der Common der Relais
(Klemme 2 und 7) ist bei
einigen Gerätevarianten, z.B.
Version –A, über die Jumper
J1 und J2 direkt mit 24 V
verbunden.
) Um die Jumper und
somit die 24 V Anbindung zu
öffnen, müssen die 0
Ω -
Widerstände auf der
Platinenrückseite entfernt
werden.
6 Bedienung des Bewegungsmelders ...
Der Radar-Bewegungsmelder MWD BP kann über die Tasten am Gehäuse oder über eine optional
erhältliche Fernbedienung eingestellt werden.
6.1 ... mit Fernbedienung
Laut
Leise
Ein/Aus
Ziffern-
block
F-
Tasten
i-Taste
MWD RC
1
2
3
4
F+
F-
i
Abbildung 6: Fernbedienung
6.2 ... mit Tasten am Gehäuse
Linke Taste Rechte Taste
8
7-Segment
Display
Abbildung 7: Bedienung über Taster
