ESPAÑOL
5.4 Abrir la carcasa
Para quitar la tapa utilice un destornillador de cabeza ranurada.
Levante la tapa con ayuda del destornillador en los dos puntos del detector de movimientos marcados
en la imagen. Después quite la tapa.

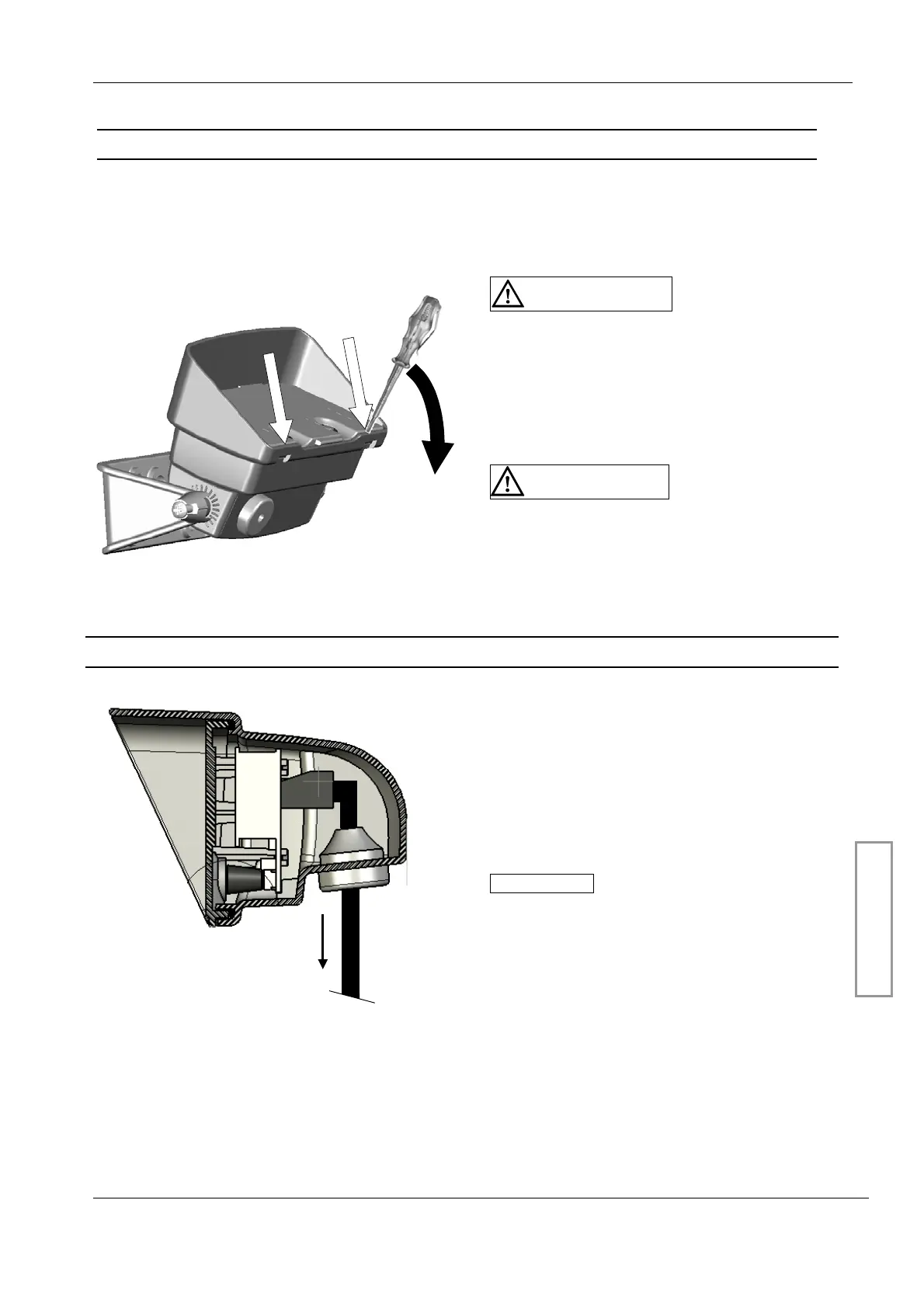

Ilustración 3: Abrir la carcasa
AVISO
• Los trabajos de conexionado, verificación
y de mantenimiento en el detector de
movimientos abierto solamente se podrán
ejecutar con la tensión desconectada. Se
deberá prestar especial atención a los
puntos enumerados bajo el párrafo
“indicaciones de seguridad”.
ATENCIÓN
• Antes de abrir la tapa de la carcasa deberá
asegurarse que no se encuentren piezas
extrañas encima de la tapa, que puedan caer
dentro de la carcasa.
5.5 Montaje del cable de conexión
Retirar
aprox. 1 cm
Ilustración 4: Montaje del cable de conexión
Se debe meter el cable de conexión por el
manguito antes de quitar el aislamiento.
Coloque el cable aprox. 15-20 cm por el manguito
y la carcasa.
El cable que esté fuera de la carcasa puede
ahora escalonarse y conectarse.
Deposite el cable en la parte posterior de la
carcasa antes de cerrarla.
IMPORTANTE
Debe retirarse el cable de
conexión en el manguito por aprox. 1cm, para
garantizar la hermeticidad y con ella el tipo de
protección IP65 de la carcasa.
