Cod. 3540001190 - Rev. 00 - 11/2023
TARJETA ELECTRÓNICA HIDRÁULICA

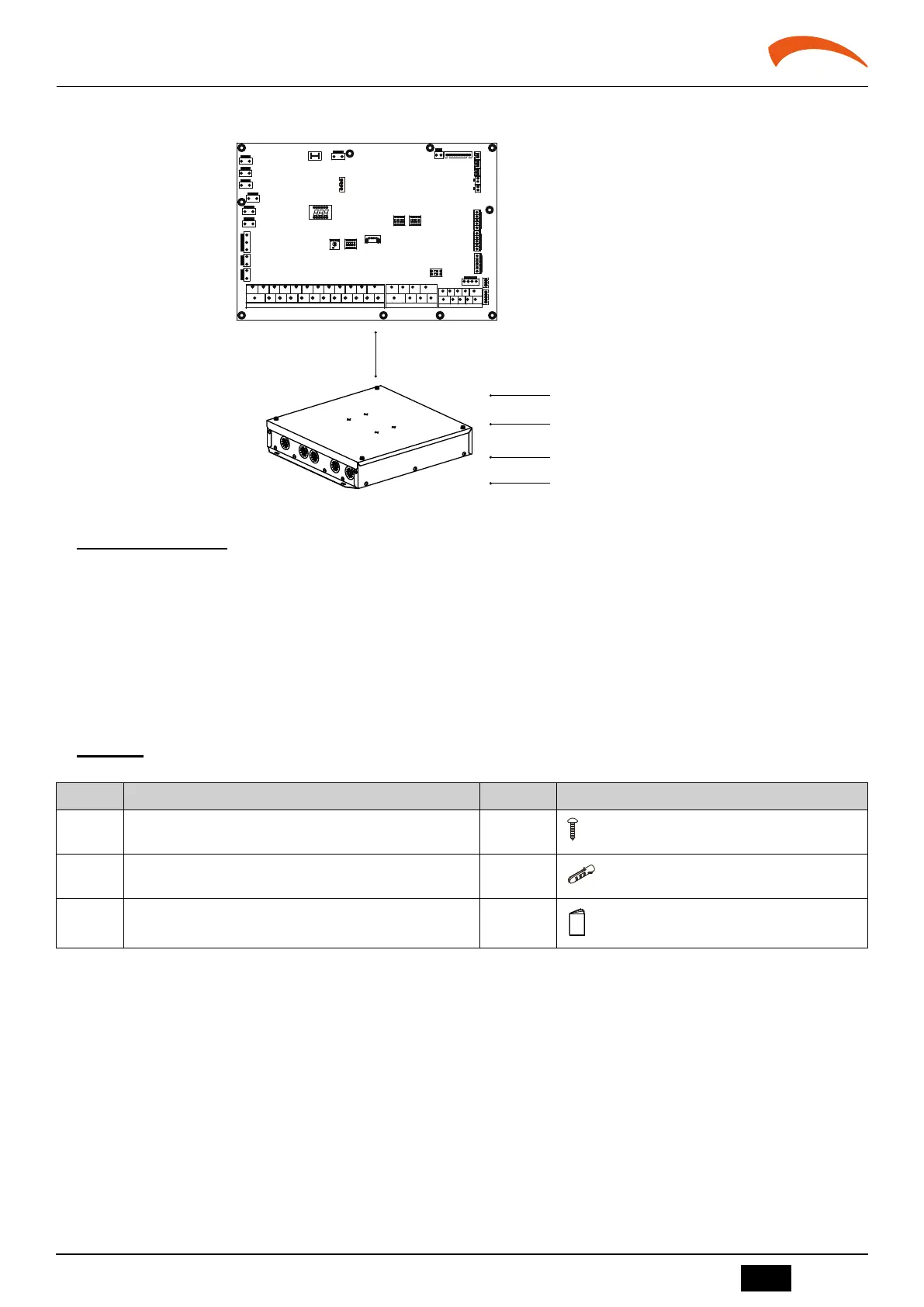

2. INTRODUCCIÓN GENERAL
El kit MH se utiliza para acortar la longitud del cable de conexión de campo entre el módulo hidráulico PCB y TBH, calentador eléctrico externo,
AHS, SV1, SV2, SV3, PUMP_O, PUMP_D, PUMP_C, PUMP_S, P_X, exibilizando la instalación.
Communication cable ≤ 50m
TBH
External Backup heater
AHS
.........
3029
32
25 26 27 28
31
7
1211
109
18
8
7
5
1 2
22 23 2413
3
4
6
2014 15 17 1916 21
6 8 9
10
5
4321
CN4
CN22
CN5
S3
DIS1
CN24
CN1
CN2
CN8
CN6
CN13
CN15
CN16
CN18
CN28
S2
CN42
CN21
S1
S4
CN7CN11
CN17
CN14
CN19
CN30
CN35
CN31
CN36
CN25
CN29
CN40
CN41
CN32
SW9
Calentador de reserva externo
Cable de comunicación ≤ 50 m
fig. 1 -
2.1 Descripción de la función
1. La placa del módulo hidráulico y el kit externo emiten simultáneamente la apertura/cierre del puerto de TBH, IBH2, IBH1, AHS, SV1, SV2, SV3, PUMP_O, PUMP_D,
PUMP_C, PUMP_S, P_X.
2. La placa del módulo hidráulico y el kit externo se comprueban para los valores AD del puerto T5, Tbt, T5_2, Tw2, T1, Tsolar. Si ni la tarjeta del módulo hidráulico ni
el kit externo han recogido los parámetros del sensor activo establecidos, la tarjeta del módulo hidráulico informa de un fallo del sensor correspondiente. Cuando la
tarjeta del módulo hidráulico y el kit externo recogen simultáneamente valores de parámetros diferentes del mismo sensor, prevalecerán los valores de los parámetros
de la tarjeta del módulo hidráulico.
3. Desconecte la comunicación con el panel de control principal durante más de 1 minuto, el módulo hidráulico se apagará y emitirá un fallo EL, y se mostrará el fallo
en el controlador con cable.
4. Conexión de otros componentes consulte el "MANUAL DE INSTALACIÓN Y DEL USUARIO" de la unidad interior.
3. GUÍA DE INSTALACIÓN
3.1 Accesorios
Se incluyen los siguientes accesorios.
No. Descrizione Qtà. Osservazioni
1 Tornillo roscado de cabeza redonda de estrella 5
ST3.9*25 (4 para la instalación actual)
2 Tubo de expansión de plástico 5
Φ6X31.5mm (4 para la instalación actual)
3 Manual de instalación y del propietario (este libro) 1
