CARTE ÉLECTRONIQUE HYDRAULIQUE
5. PANNEAU DE CONTRÔLE
5.1 Carte CB
16
7
1211
109
18
8
7
5
1
22 23 24
2
13
3
4
6
2014 15 17 1916 21
6 8 9
10
21
CN5
CN15
CN18
CN21
CN11
CN30
2
CN25
CN6
CN24
CN36
CN35
CN31
CN66
CN23
1 3 4 5 6
8
9
11
12
13
14
15
CN38
10
CN13
7
E T1 T2 M2 M1 EVU SG
S2 S1 K2 K1
CL COM HT 0-10V
3
X/HA
5
E
4
Y/HB

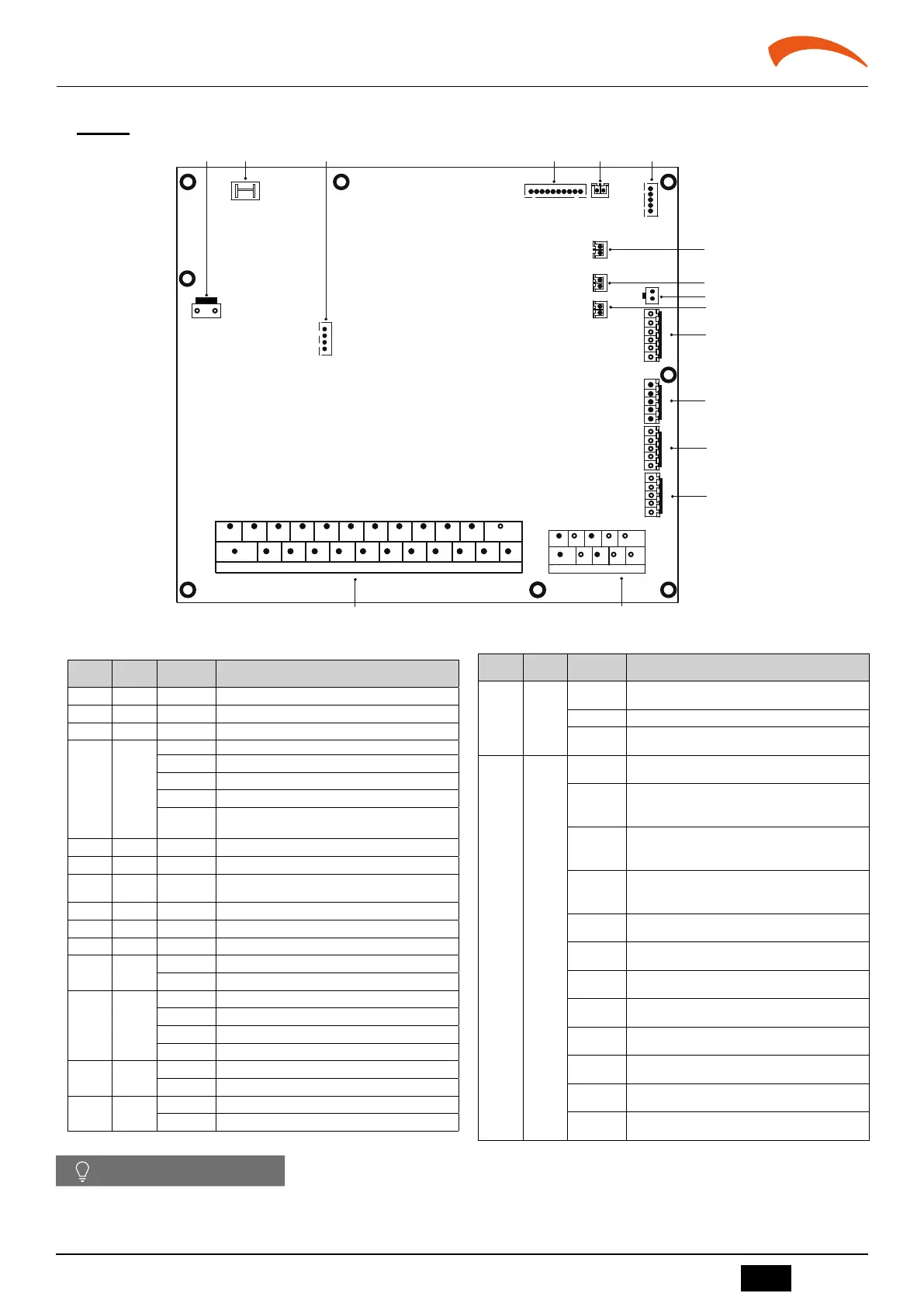

fig. 4 -
N° Port Code Unité d'assemblage
1 CN21 POWER Port d'alimentation
2 CN5 GND Porte à l'étage
3 CN25 DEBUG Port pour la programmation IC
4 CN6
T2 Réservé
T2B Réservé
TW_in Réservé
TW_out Réservé
T1 Port pour capteur de température de sortie d'eau finale
5 CN24 Tbt Port pour le capteur de température du ballon tampon
6 CN23 RH Port du capteur d'humidité (réservé)
7 CN13 T5
Porte pour temp. de la sonde du ballon d'eau chaude sa-
nitaire
8 CN15 Tw2 Porte pour sortie d'eau pour zone 2 temp. capteur
9 CN38 T52 Port du capteur de température (réservé)
10 CN18 Tsolar Port pour capteur de température du panneau solaire
11 CN66
K1 K2 Porte d'entrée (réservée)
S1 S2 Passerelle vers l'énergie solaire
12 CN31
10V GND Réservé
HT Port de contrôle pour thermostat d'ambiance
COM Port d'alimentation pour thermostat d'ambiance
CL Port de contrôle pour thermostat d'ambiance
13 CN35
SG Port pour Smart Grid (signal réseau)
EVU Port pour réseau intelligent (signal photovoltaïque)
14 CN36
M1 M2 Port pour commutateur à distance
T1 T2 Réservé
N° Port Code Unité d'assemblage
15 CN30
3 (X/HA)
4 (Y/HB)
Port pour communication avec la carte module hydrauli-
que
6 (P) 7(Q) Réservé
9 (H1)
10 (H2)
Réservé
16 CN11
1 (AHS1)
2 (AHS2)
Porte pour source de chaleur supplémentaire
3 (1ON)
4 (2OFF)
17 (C1)
Raccordement pour SV1 (vanne 3 voies)
5 (2ON)
6 (2OFF)
18 (C1)
Port pour SV2 (vanne 3 voies)
7 (3ON)
8 (3OFF)
19 (C1)
Port pour SV3 (vanne 3 voies)
9 (P_c)
20 (C1)
Raccordement pour pompe zone 2
10 (P_o)
21 (C1)
Raccordement pour pompe de circulation externe
11 (P_s)
22 (C1)
Port pour pompe solaire
12 (P_d)
23 (C1)
Raccordement pour pompe à canalisation ECS
13 (TBH)
16 (C1)
Orifice de commande du réchauffeur du surchauffeur du
réservoir
14 (IBH2)
16 (C1)
Port de commande pour chauffage d'appoint interne 1
15 (IBH1)
17 (C1)
Port de commande pour chauffage d'appoint interne 2
24 (P_X)
23 (C1)
Port de sortie pour alarme/dégivrage
NOTE
Si vous devez connecter les bornes Tbt et T5, vous pouvez déconnecter le câble de connexion de la position correspondante sur la carte du module
hydraulique et le connecter au port de la carte PCB du kit.
