39
NL
Cod. 3540001190 - Rev. 00 - 11/2023
HYDRAULISCHE ELEKTRONISCHE KAART
5. CONTROLEPANEEL
5.1 CB-kaart
16
7
1211
109
18
8
7
5
1
22 23 24
2
13
3
4
6
2014 15 17 1916 21
6 8 9
10
21
CN5
CN15
CN18
CN21
CN11
CN30
2
CN25
CN6
CN24
CN36
CN35
CN31
CN66
CN23
1 3 4 5 6
8
9
11
12
13
14
15
CN38
10
CN13
7
E T1 T2 M2 M1 EVU SG
S2 S1 K2 K1
CL COM HT 0-10V
3
X/HA
5
E
4
Y/HB

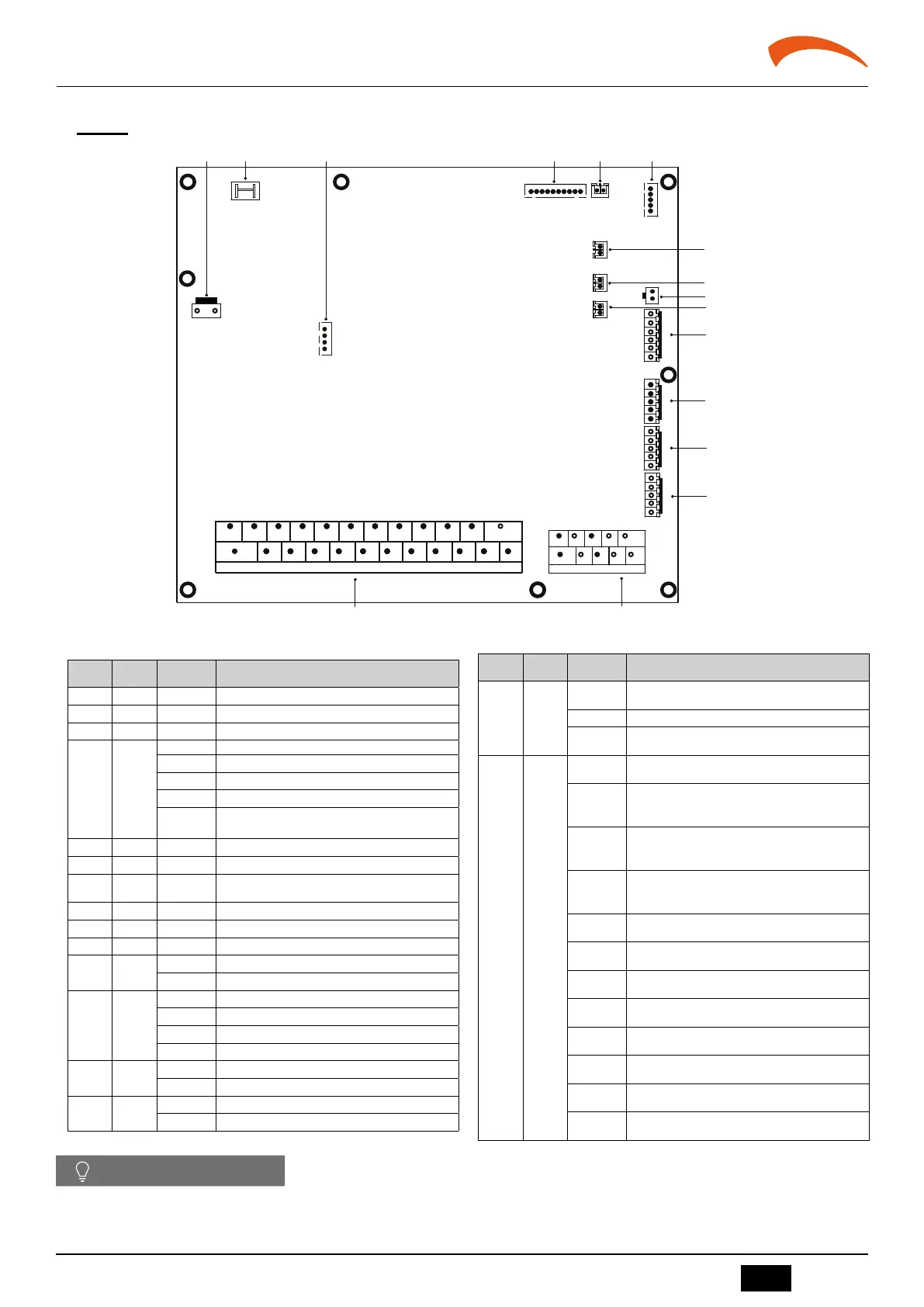

fig. 4 -
N° Port Code Montage-eenheid
1 CN21 POWER Voedingspoort
2 CN5 GND Deur op de vloer
3 CN25 DEBUG Poort voor IC-programmering
4 CN6
T2 Gereserveerd
T2B Gereserveerd
TW_in Gereserveerd
TW_out Gereserveerd
T1
Poort voor temperatuursensor einduittredewatertempera-
tuur
5 CN24 Tbt Poort voor de temperatuursensor van de buffertank
6 CN23 RH Poort vochtigheidssensor (gereserveerd)
7 CN13 T5
Deur voor temp. van de sensor van de tank voor warm
water voor huishoudelijk gebruik
8 CN15 Tw2 Deur voor wateruitlaat voor zone 2 temp. sensor
9 CN38 T52 Poort temperatuursensor (gereserveerd)
10 CN18 Tsolar Poort voor temperatuursensor zonnepaneel
11 CN66
K1 K2 Toegangsdeur (gereserveerd)
S1 S2 Toegangspoort tot zonne-energie
12 CN31
10V GND Gereserveerd
HT Bedieningspoort voor kamerthermostaat
COM Voedingspoort voor kamerthermostaat
CL Bedieningspoort voor kamerthermostaat
13 CN35
SG Poort voor Smart Grid (netwerksignaal)
EVU Poort voor smart grid (fotovoltaïsch signaal)
14 CN36
M1 M2 Poort voor externe schakelaar
T1 T2 Gereserveerd
N° Port Code Montage-eenheid
15 CN30
3 (X/HA)
4 (Y/HB)
Poort voor communicatie met de hydraulische modu-
lekaart
6 (P) 7(Q) Gereserveerd
9 (H1)
10 (H2)
Gereserveerd
16 CN11
1 (AHS1)
2 (AHS2)
Deur voor extra warmtebron
3 (1ON)
4 (2OFF)
17 (C1)
Aansluiting voor SV1 (3-wegklep)
5 (2ON)
6 (2OFF)
18 (C1)
Poort voor SV2 (3-wegklep)
7 (3ON)
8 (3OFF)
19 (C1)
Poort voor SV3 (3-wegklep)
9 (P_c)
20 (C1)
Aansluiting voor zone 2 pomp
10 (P_o)
21 (C1)
Aansluiting voor externe circulatiepomp
11 (P_s)
22 (C1)
Poort voor pomp op zonne-energie
12 (P_d)
23 (C1)
Aansluiting voor tapwaterleidingpomp
13 (TBH)
16 (C1)
Regelpoort voor de tankoververhitter
14 (IBH2)
16 (C1)
Bedieningspoort voor interne backupverwarming 1
15 (IBH1)
17 (C1)
Bedieningspoort voor interne backupverwarming 2
24 (P_X)
23 (C1)
Uitgangspoort voor alarm/ontdooiing
OPMERKING
Als u de Tbt- en T5-klemmen moet aansluiten, kunt u de verbindingskabel loskoppelen van de overeenkomstige positie op de hydraulische modulekaart
en deze aansluiten op de printplaatpoort van de set.
