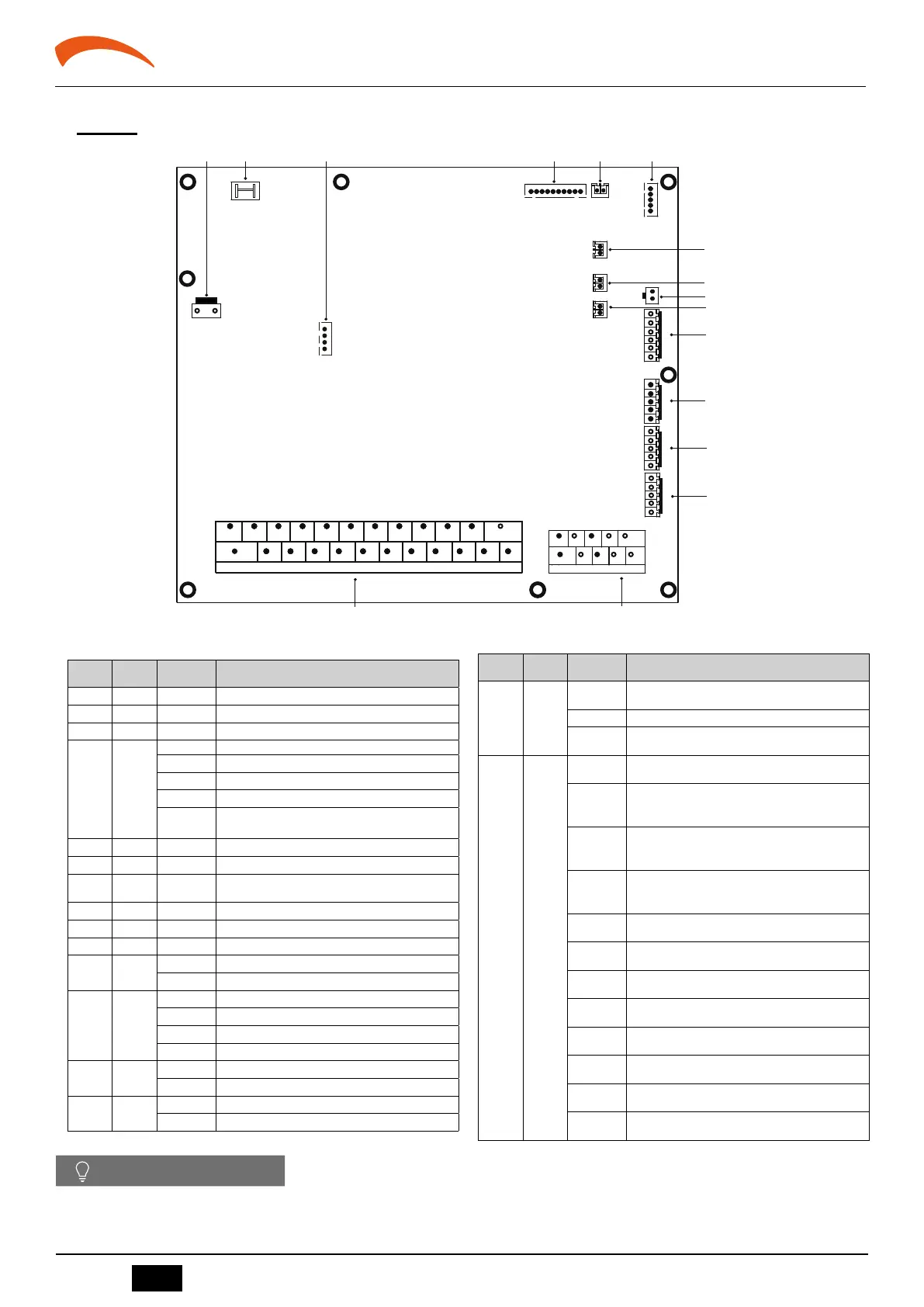

CARTÃO ELETRÔNICO HIDRÁULICO
5. PAINEL DE CONTROLE
5.1 Cartão CB
16
7
1211
109
18
8
7
5
1
22 23 24
2
13
3
4
6
2014 15 17 1916 21
6 8 9
10
21
CN5
CN15
CN18
CN21
CN11
CN30
2
CN25
CN6
CN24
CN36
CN35
CN31
CN66
CN23
1 3 4 5 6
8
9
11
12
13
14
15
CN38
10
CN13
7
E T1 T2 M2 M1 EVU SG
S2 S1 K2 K1
CL COM HT 0-10V
3
X/HA
5
E
4
Y/HB
fig. 4 -
N Port Código Descrição
1 CN21 POWER Porta de alimentação
2 CN5 GND Porta no chão
3 CN25 DEBUG Porta para programação IC
4 CN6
T2 Reservado
T2B Reservado
TW_in Reservado
TW_out Reservado
T1 Porta para sensor de temperatura de saída final da água
5 CN24 Tbt Porta para o sensor de temperatura do tanque tampão
6 CN23 RH Porta do sensor de umidade (reservada)
7 CN13 T5
Porta para temperatura. do sensor do tanque de água
quente sanitária
8 CN15 Tw2 Porta para saída de água para zona 2 temp. sensor
9 CN38 T52 Porta do sensor de temperatura (reservada)
10 CN18 Tsolar Porta para sensor de temperatura do painel solar
11 CN66
K1 K2 Porta de entrada (reservada)
S1 S2 Porta de entrada para energia solar
12 CN31
10V GND Reservado
HT Porta de controle para termostato ambiente
COM Porta de alimentação para termostato ambiente
CL Porta de controle para termostato ambiente
13 CN35
SG Porta para Smart Grid (sinal de rede)
EVU Porta para rede inteligente (sinal fotovoltaico)
14 CN36
M1 M2 Porta para switch remoto
T1 T2 Reservado
N Port Código Descrição
15 CN30
3 (X/HA)
4 (Y/HB)
Porta para comunicação com a placa do módulo hidráulico
6 (P) 7(Q) Reservado
9 (H1)
10 (H2)
Reservado
16 CN11
1 (AHS1)
2 (AHS2)
Porta para fonte adicional de calor
3 (1ON)
4 (2OFF)
17 (C1)
Conexão para SV1 (válvula de 3 vias)
5 (2ON)
6 (2OFF)
18 (C1)
Porta para SV2 (válvula de 3 vias)
7 (3ON)
8 (3OFF)
19 (C1)
Porta para SV3 (válvula de 3 vias)
9 (P_c)
20 (C1)
Conexão para bomba zona 2
10 (P_o)
21 (C1)
Conexão para bomba de circulação externa
11 (P_s)
22 (C1)
Porta para bomba movida a energia solar
12 (P_d)
23 (C1)
Conexão para bomba de tubulação AQS
13 (TBH)
16 (C1)
Porta de controle para o aquecedor do superaquecedor
do tanque
14 (IBH2)
16 (C1)
Porta de controle para aquecedor de reserva interno 1
15 (IBH1)
17 (C1)
Porta de controle para aquecedor de reserva interno 2
24 (P_X)
23 (C1)
Porta de saída para alarme/degelo
OBSERVAÇÃO
Se precisar conectar os terminais Tbt e T5, você pode desconectar o cabo de conexão da posição correspondente na placa do módulo hidráulico e
conectá-lo à porta da placa PCB do kit.
